Terex AC 350/6 - Max Bögl

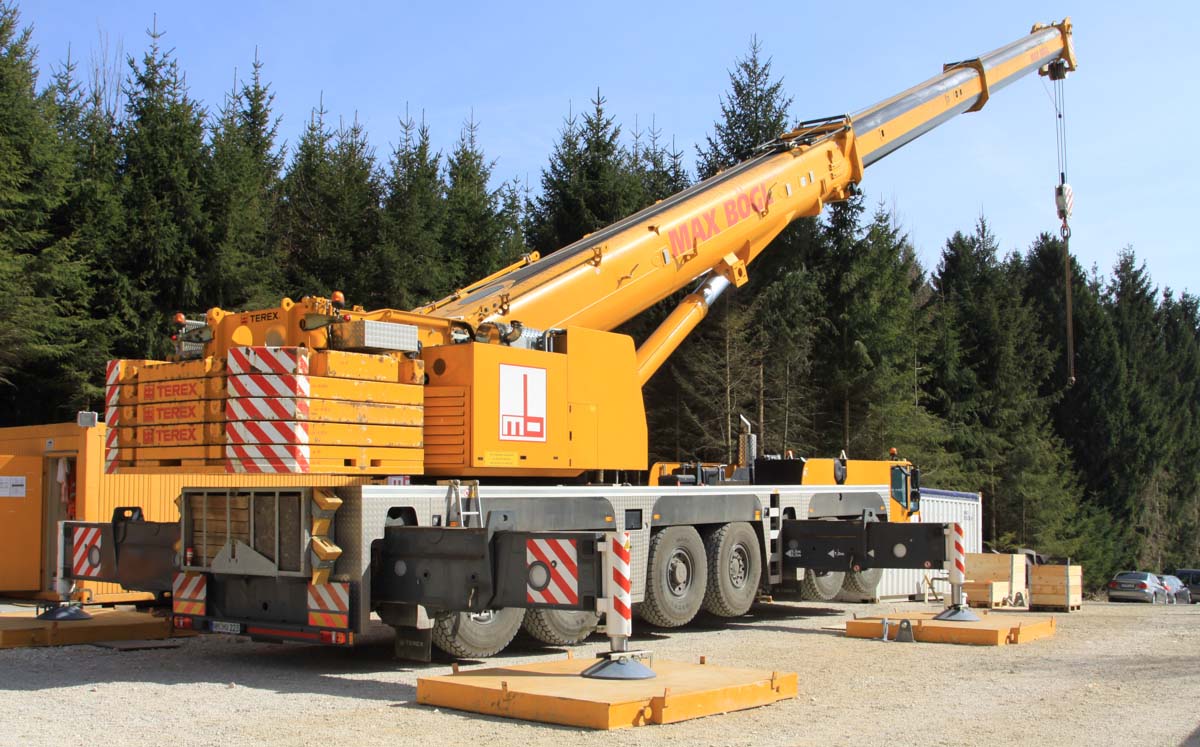

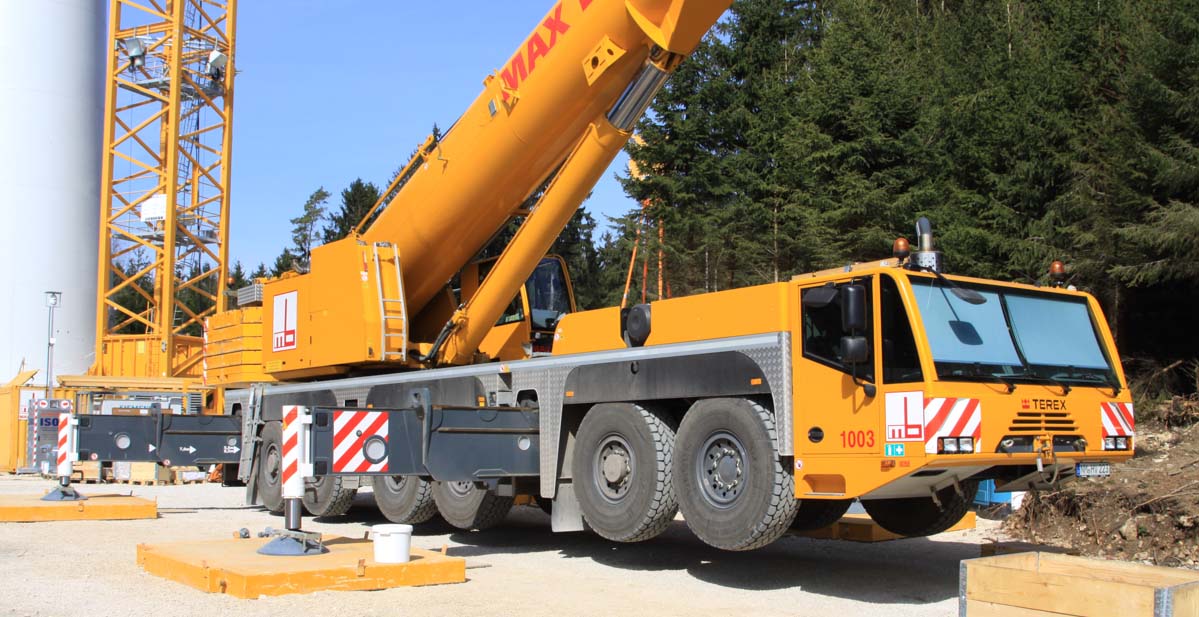

Een Terex AC 350/6 van Max Bögl uit Neumarkt (DE), hiervan heeft Bögl er meerdere. De kraan werd als hulpkraan bij een windmolenproject ingezet.

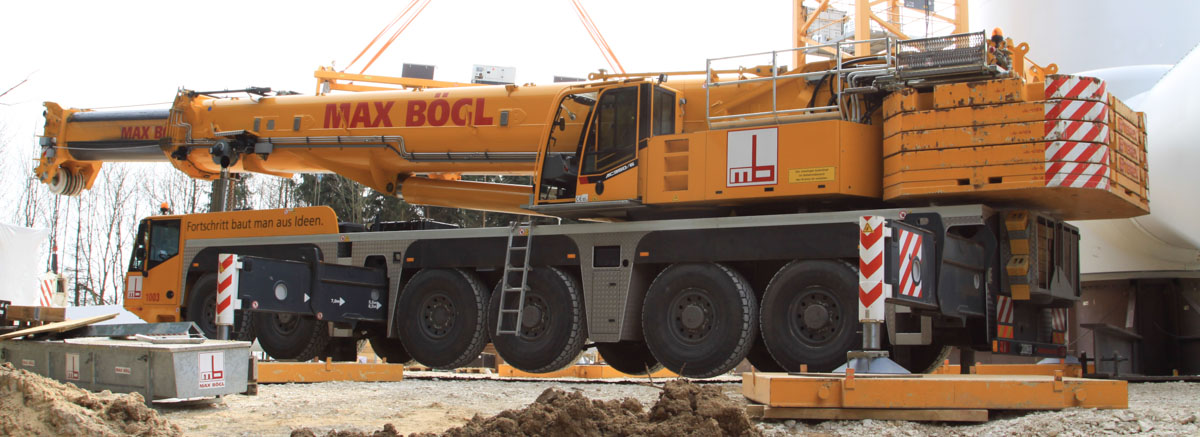

Het is een 350 tons kraan op 6 assen. Ingepakt is de kraan 16,71 meter lang, 2,88 meter breed en 4 meter hoog. Het transportgewicht ligt bij 72 ton.

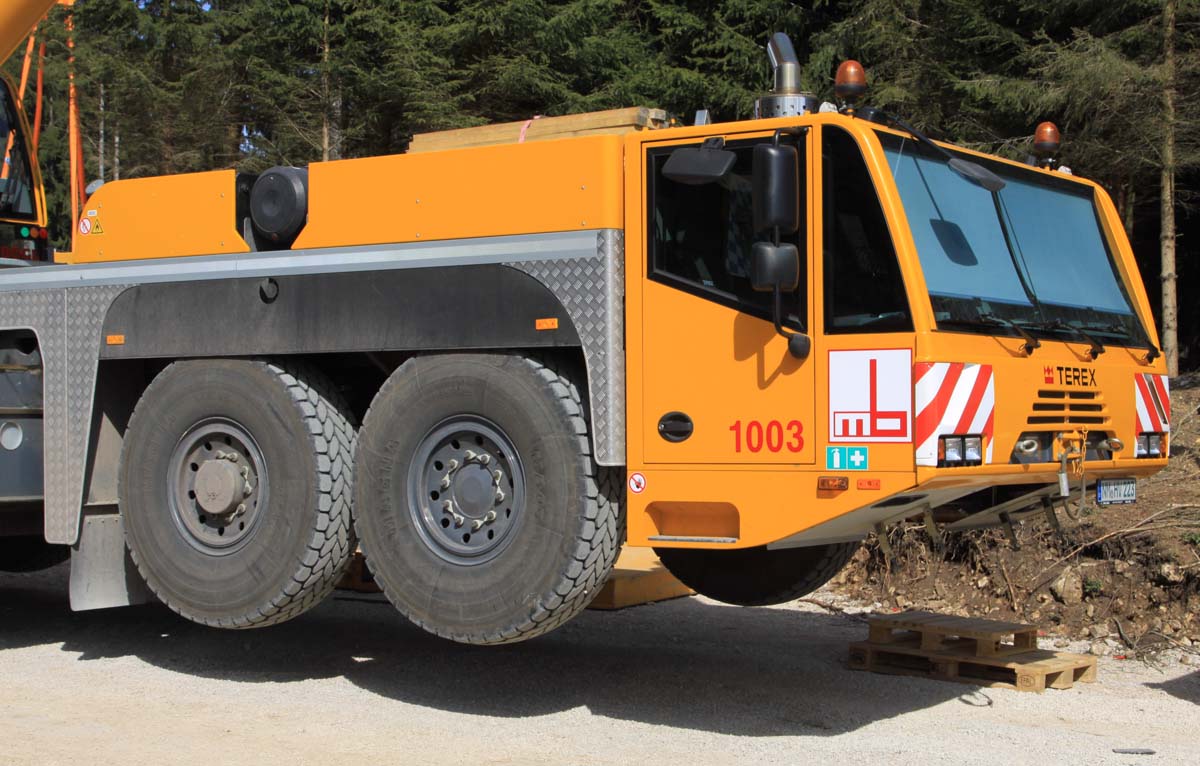

De onderwagen wordt door een 612 pk dieselmotor aangedreven, van de 6 assen worden er 4 aangedreven.

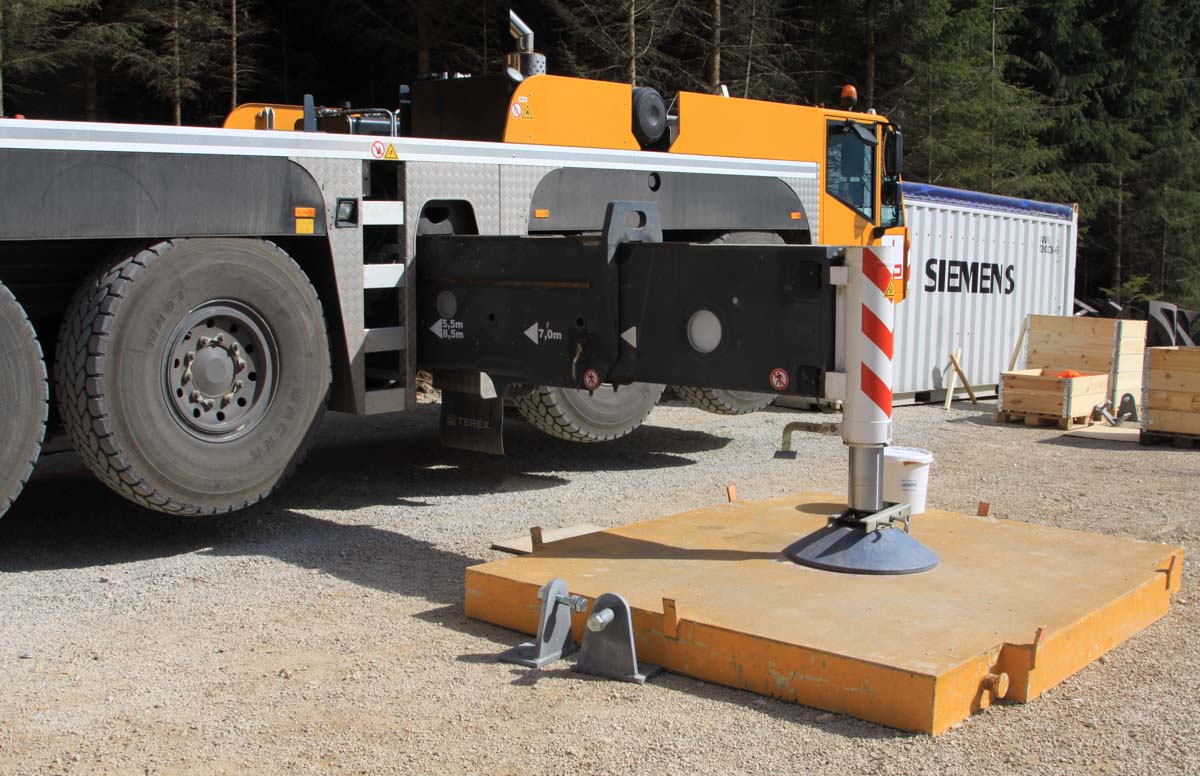

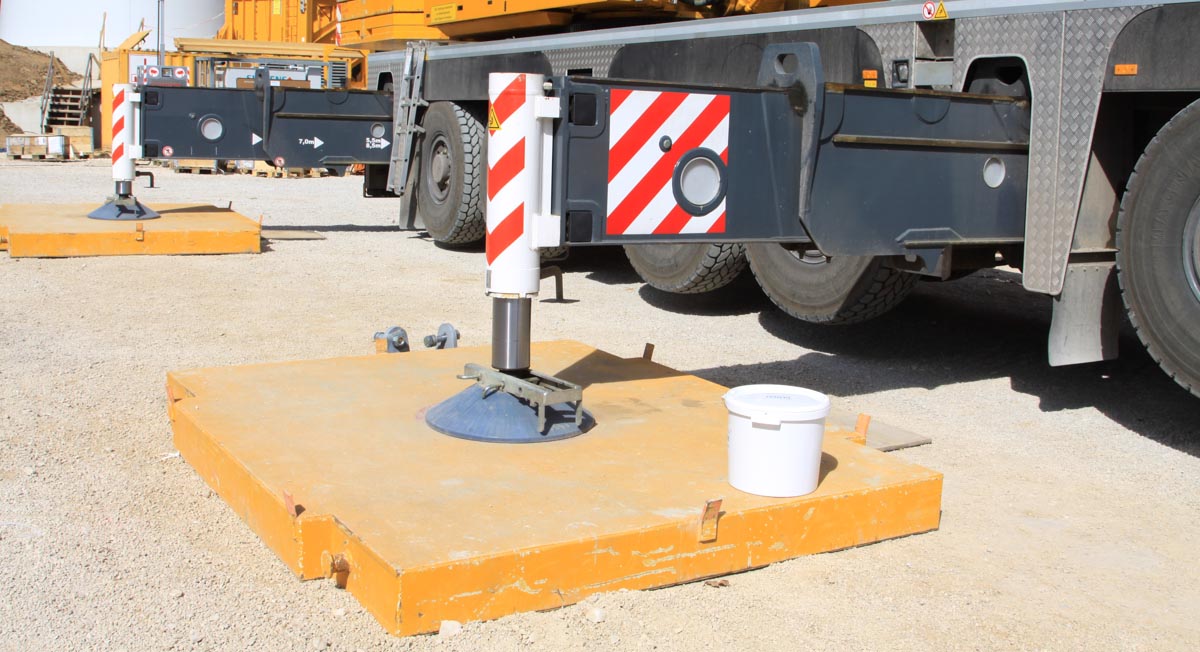

De stempelbasis meet 8,7 x 8,5 meter, of half 8,7 x 5,54 meter.
Een 75% stempeling is ook mogelijk, dan meet de basis 8,7 x 7 meter.

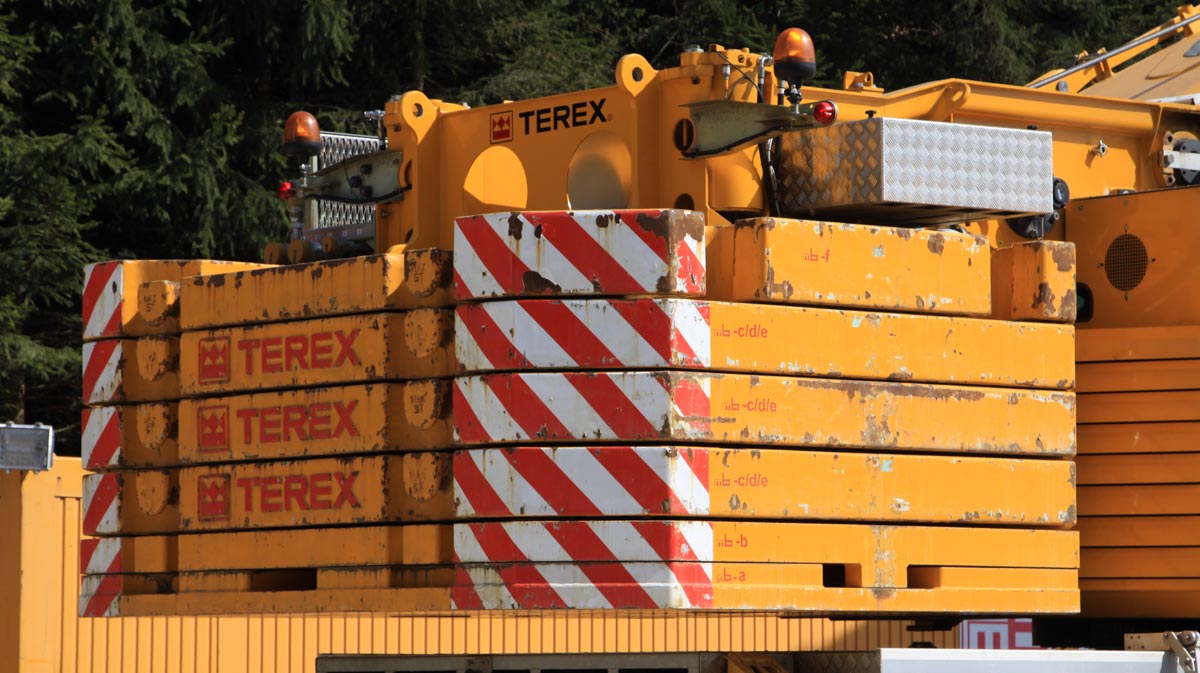

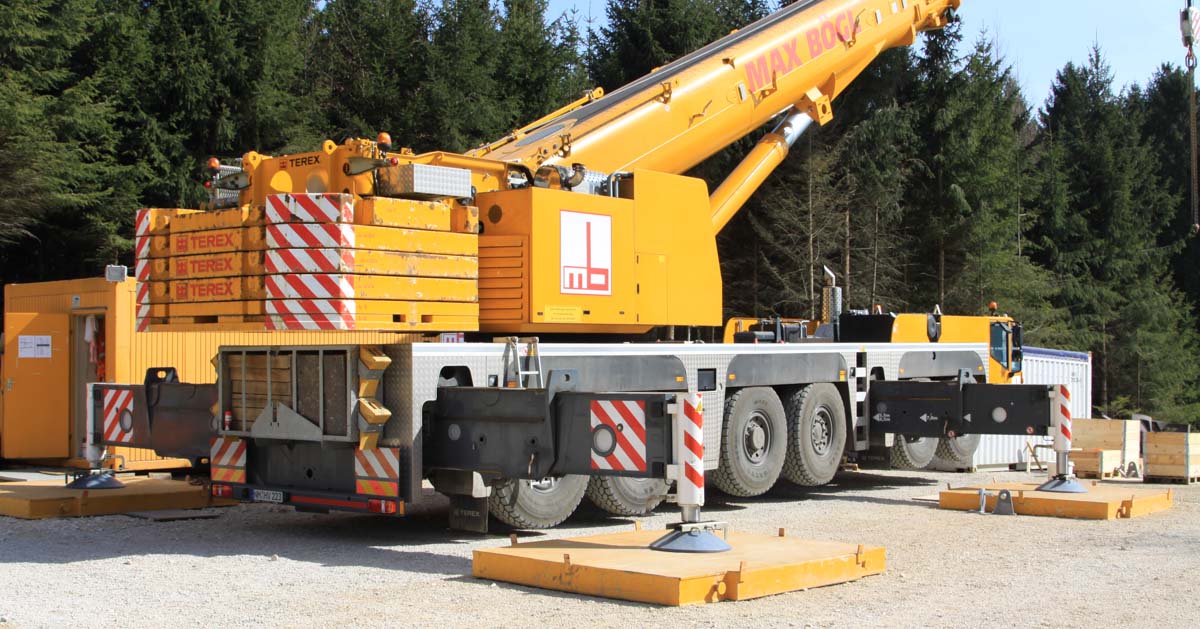

De kraan stond met 54,3 ton ballast opgebouwd, dat heeft een draairadius van 5,5 meter. De maximale ballast weegt 116,7 ton en een draairadius van 5,65 meter.

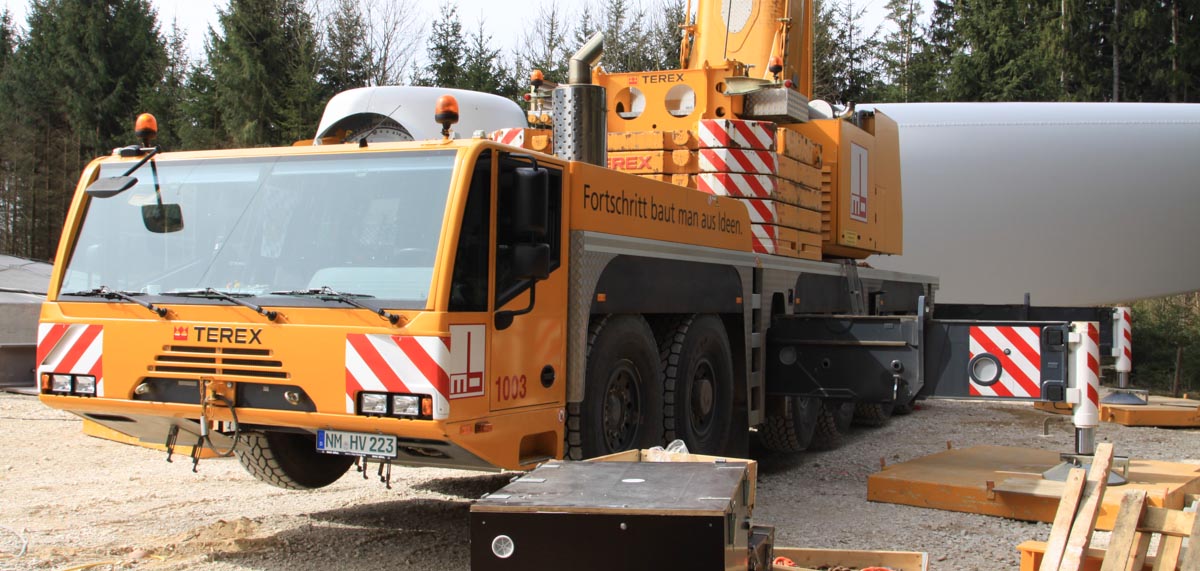

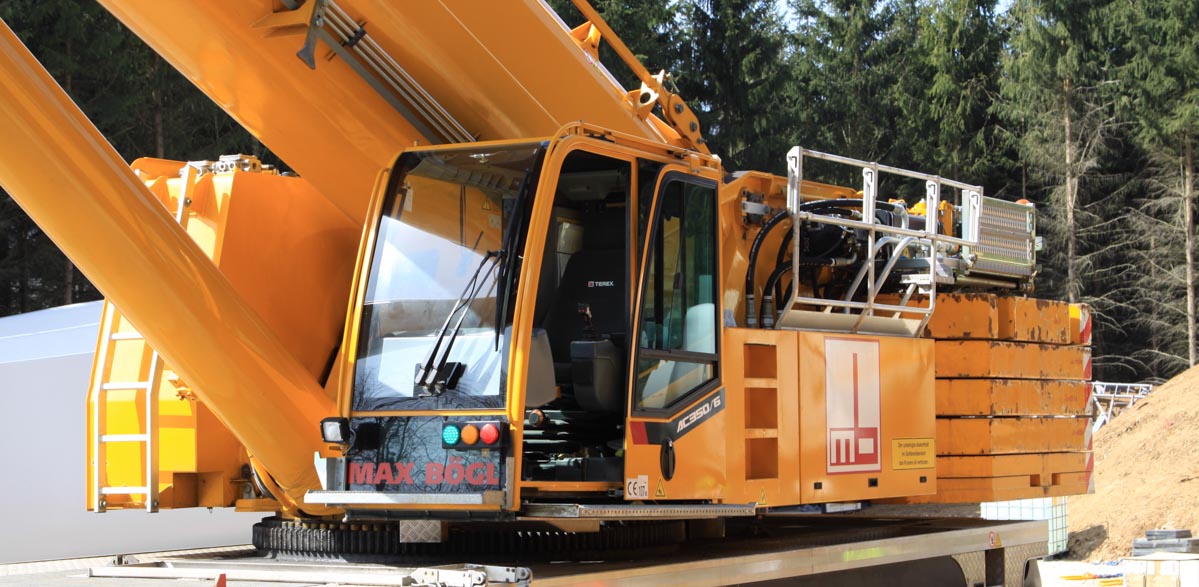

De bovenwagen wordt door een 279 pk dieselmotor aangedreven, de cabine is kantelbaar.
De hoofdmast heeft een baislengte van 13,7 meter en schuift uit tot 64 meter. De giek is te verlengen met een klapjib van 20 meter, een vaste jib van maximaal 51 meter of een beweegbare jib van maximaal 72 meter lang.

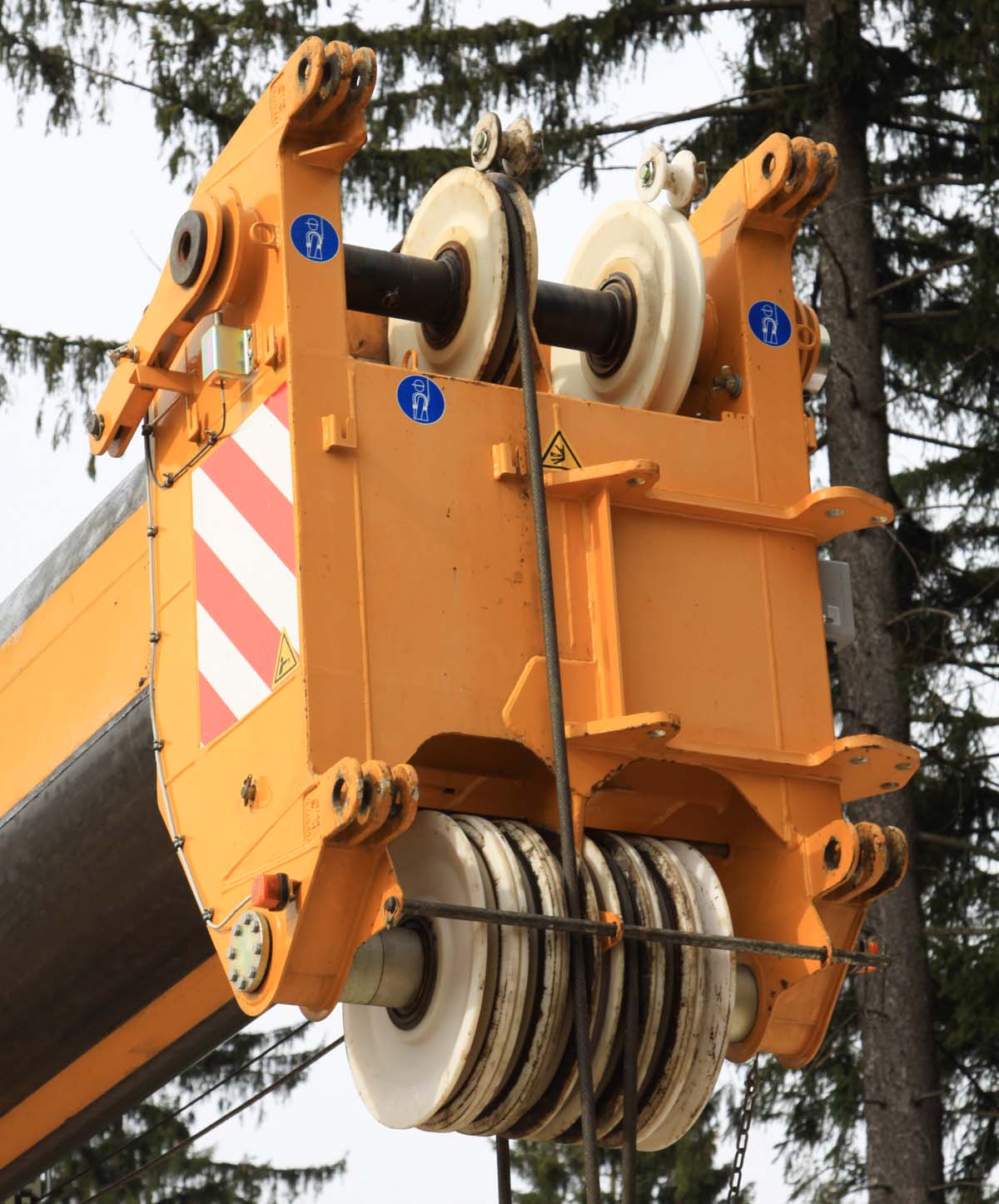

Tot slot een detail van de giekkop met 6 schijven.
