Liebherr MK 100 - Heijkoop

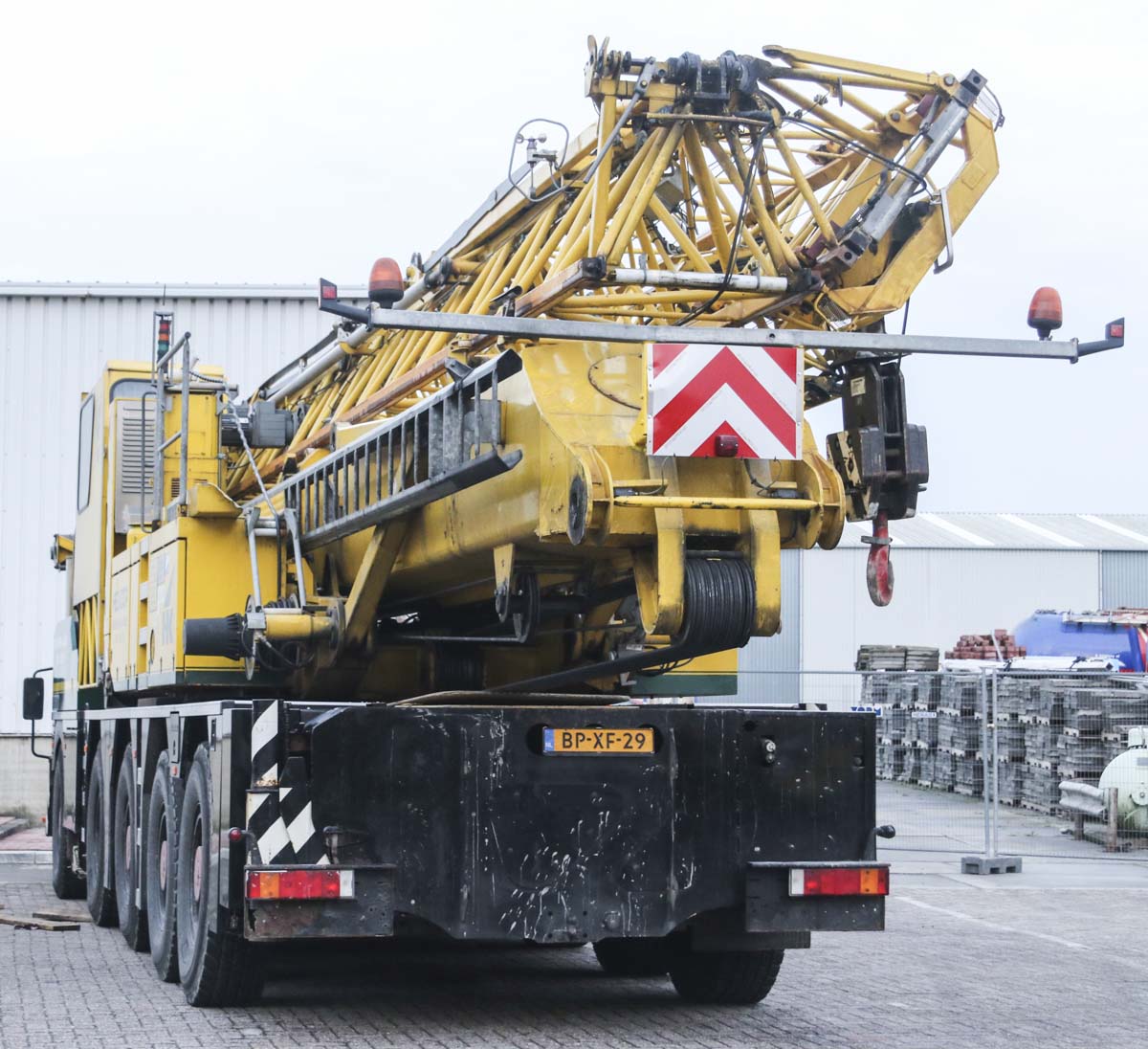

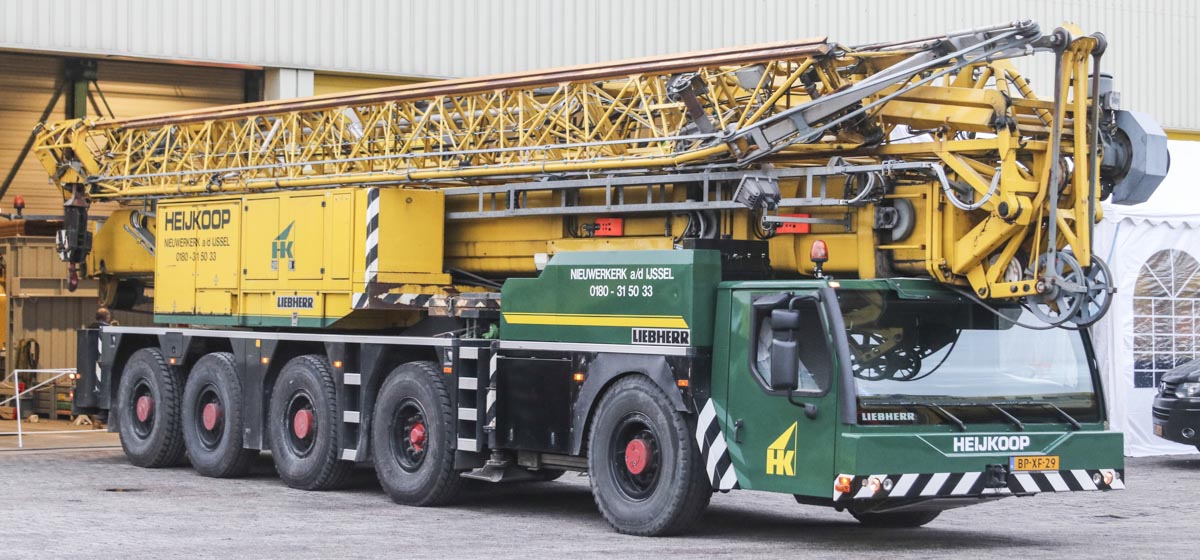

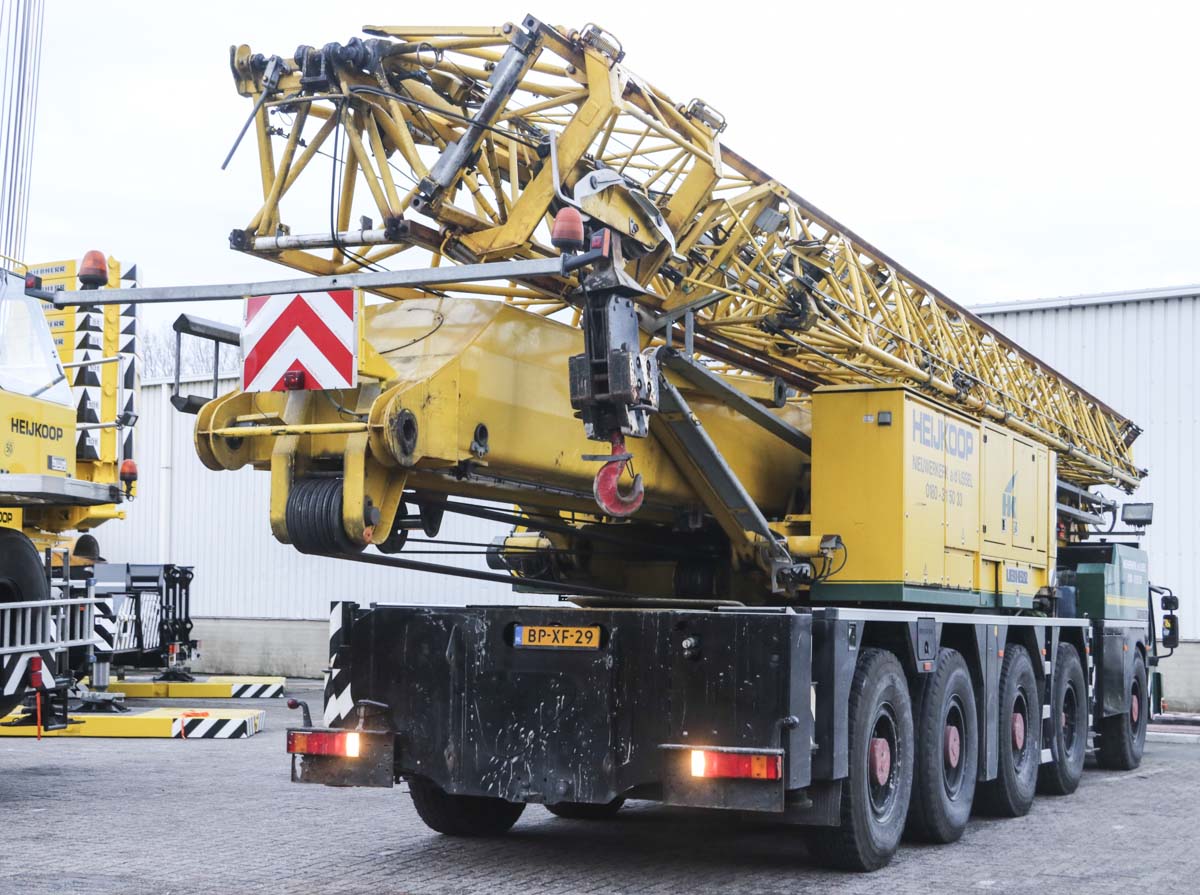

Deze Liebherr MK 100 van Heijkoop uit Nieuwerkerk a/s IJssel (NL) kon ik op hun werf fotograferen. Het is een 100 mt-torenkraan met een 52 meter-lange giek die op een 5-assige onderwagen gemonteerd is.

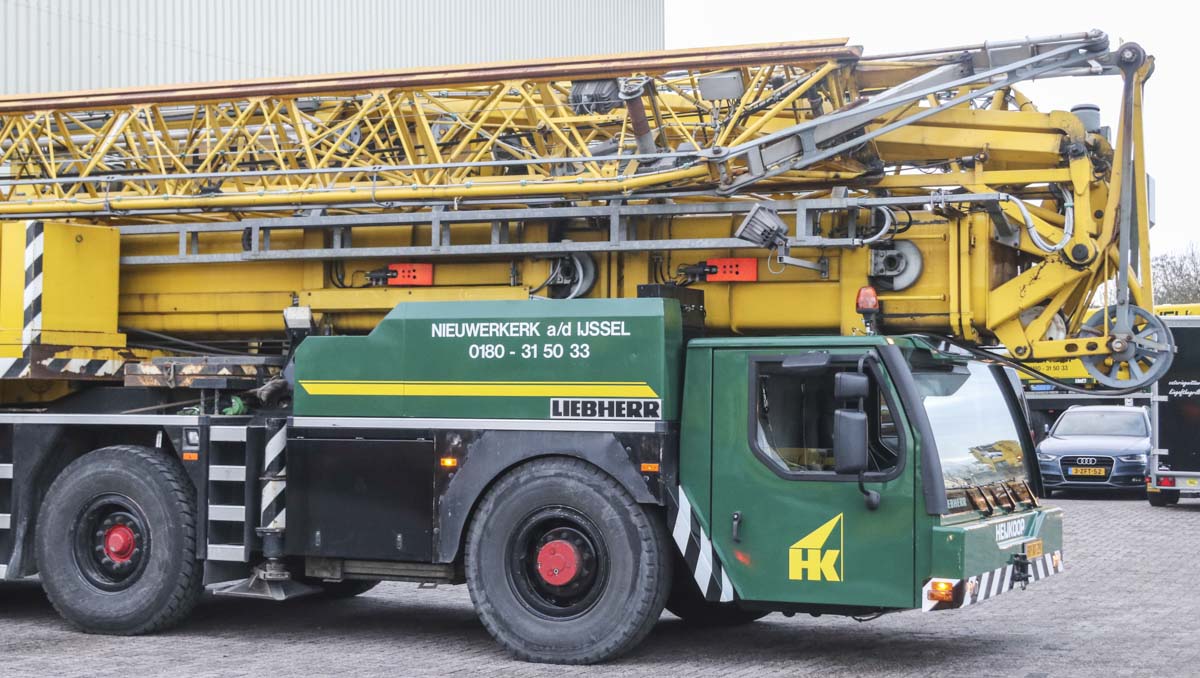

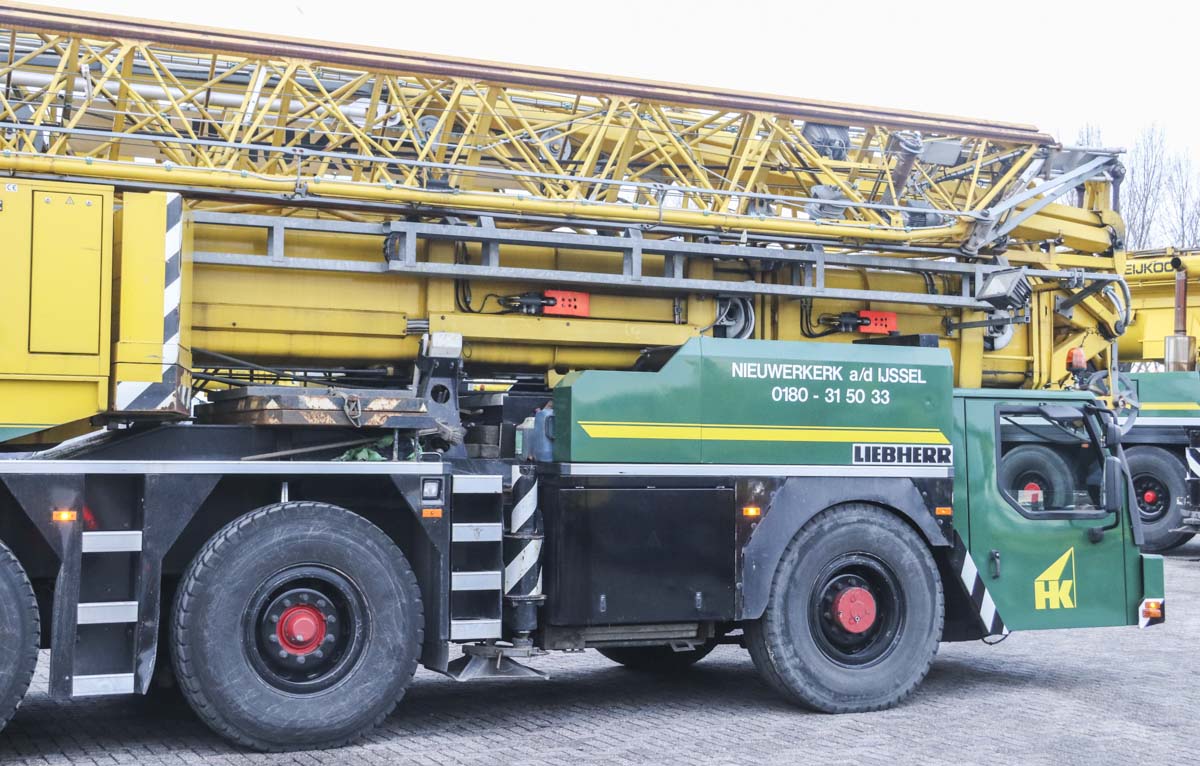

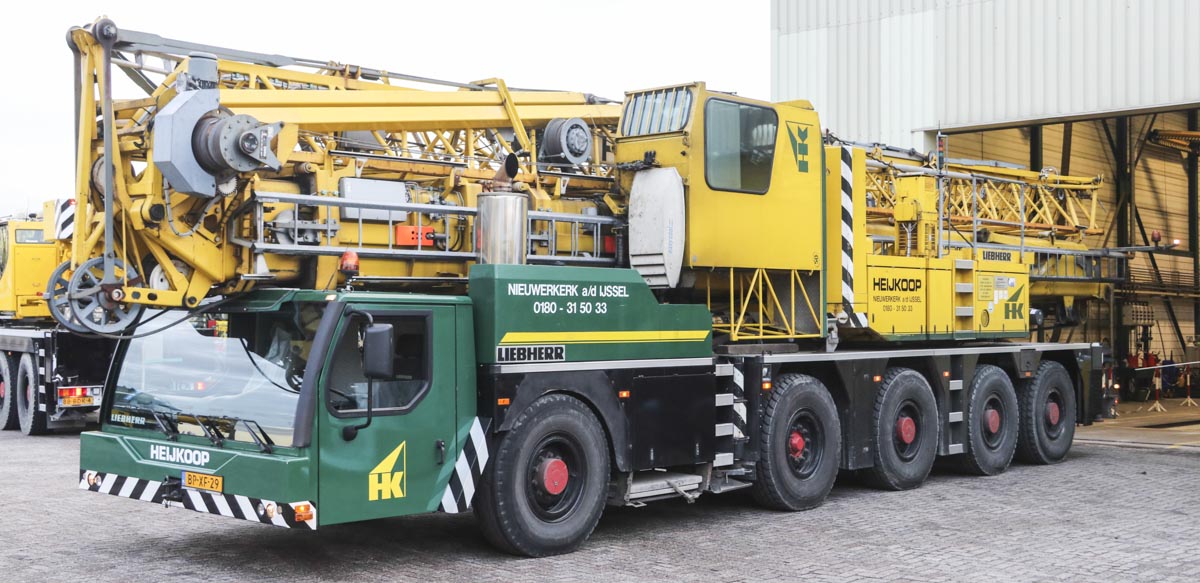

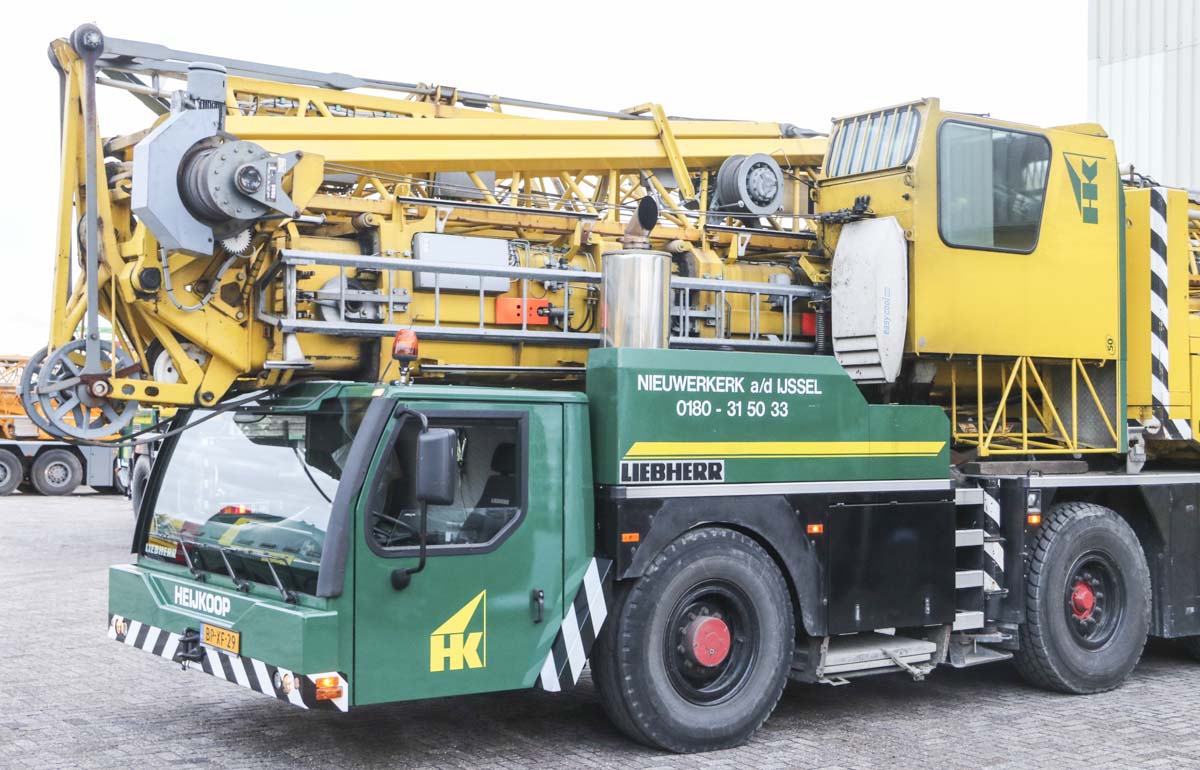

De onderwagen wordt door een 6-cilinder Liebherr D 846 A7 dieselmotor met een vermogen van 370 kW (503 pk) aangedreven. De assen 1, 3 en 4 worden aangedreven en alle assen zijn stuurbaar. De bovenwagen wordt via een eigen generator aangedreven. Bij deze kraan is de bovenwagen cabine tussen het motorcompartiment van de onderwagen en de ballast van de bovenwagen gezet tijdens het transport over de weg, eerdere MK 100 hadden de cabine aan de onderkant van de toren (dus achteraan de kraan).
Tijdens het transport over de weg is de kraan 16,65 meter lang, 3 meter breed en 4 meter hoog. Het transportgewicht is 60 ton.
De stempelbasis van de kraan meet 8,25 x 8,2 meter, of half 8,25 x 5,95 meter. Twee grote stempelschotten worden op de onderwagen meegenomen. Kleinere kunststof stempelschotten zijn onder de opbergkast achter de voorste as in een rek geschoven.
De 3-delige toren schuift twee maal hydraulisch uit en zorgt voor een horizontale haakhoogte van 30,8 meter.
De giek heeft een lengte van 52 meter. De maximale last van 8 ton kan tot maximaal 14 meter radius gebracht worden, op de punt wordt maximaal 1,6 ton gehesen. Bij een maximaal optopte giek (45 graden) wordt een maximale haakhoogte van 68 meter bereikt. De kraan kan daar nog maximaal 1,6 ton hijsen.
