Woltman THW 7528-D
Van 't Hek
Deze fraaie Woltman THW 7528-D van Van 't Hek uit Z.O. Beemster (NL) werd bij Muiden (NL) ingezet om funderingspalen voor een nieuwe brug voor fietsers en voetgangers te heien. Dit was de eerste heistelling van dit type in de grote en diverse vloot van Van 't Hek.

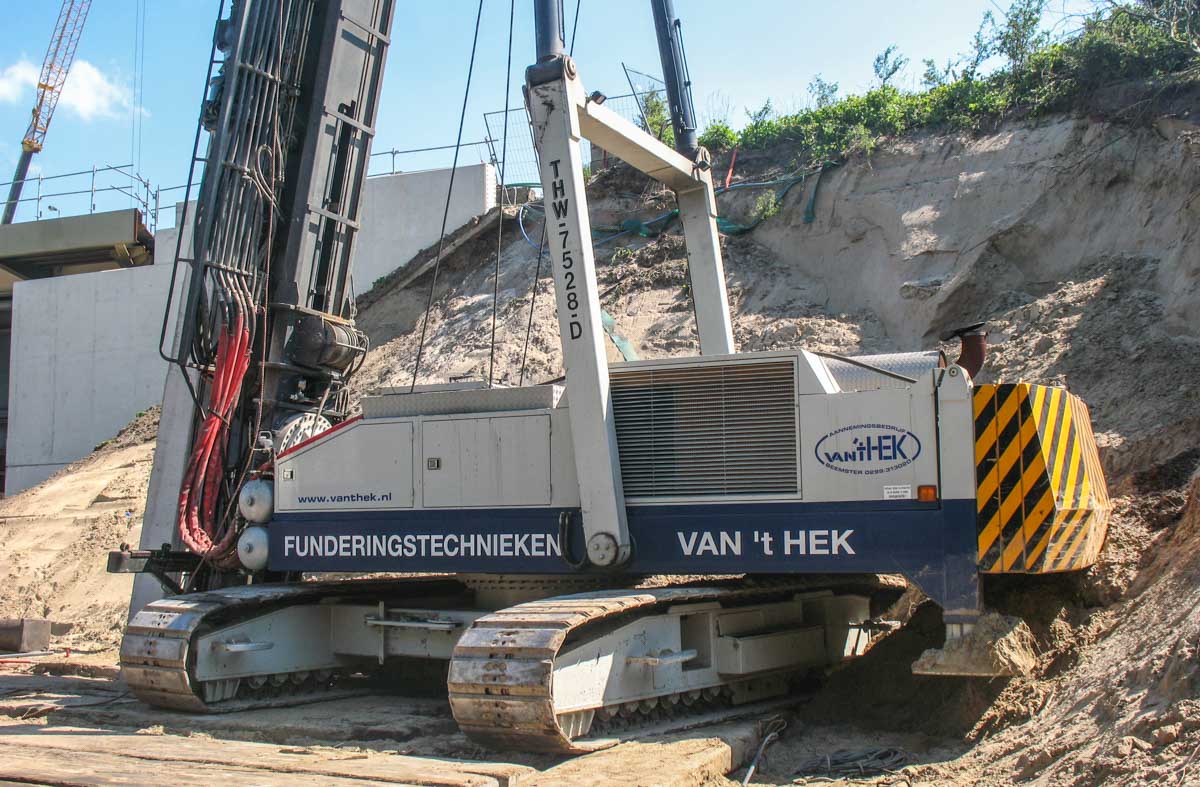

De onderwagen van de stelling is 6,56 meter lang en 4,8 meter breed. Voor het transport over de weg kan de breedte met behulp van een hydraulisch systeem tot 3,5 meter gereduceerd worden. De stelling wordt door een Caterpillar C-18, een 18,1-liter 6-cilinder dieselmotor met een vermogen van 562 kW (765 pk), aangedreven.

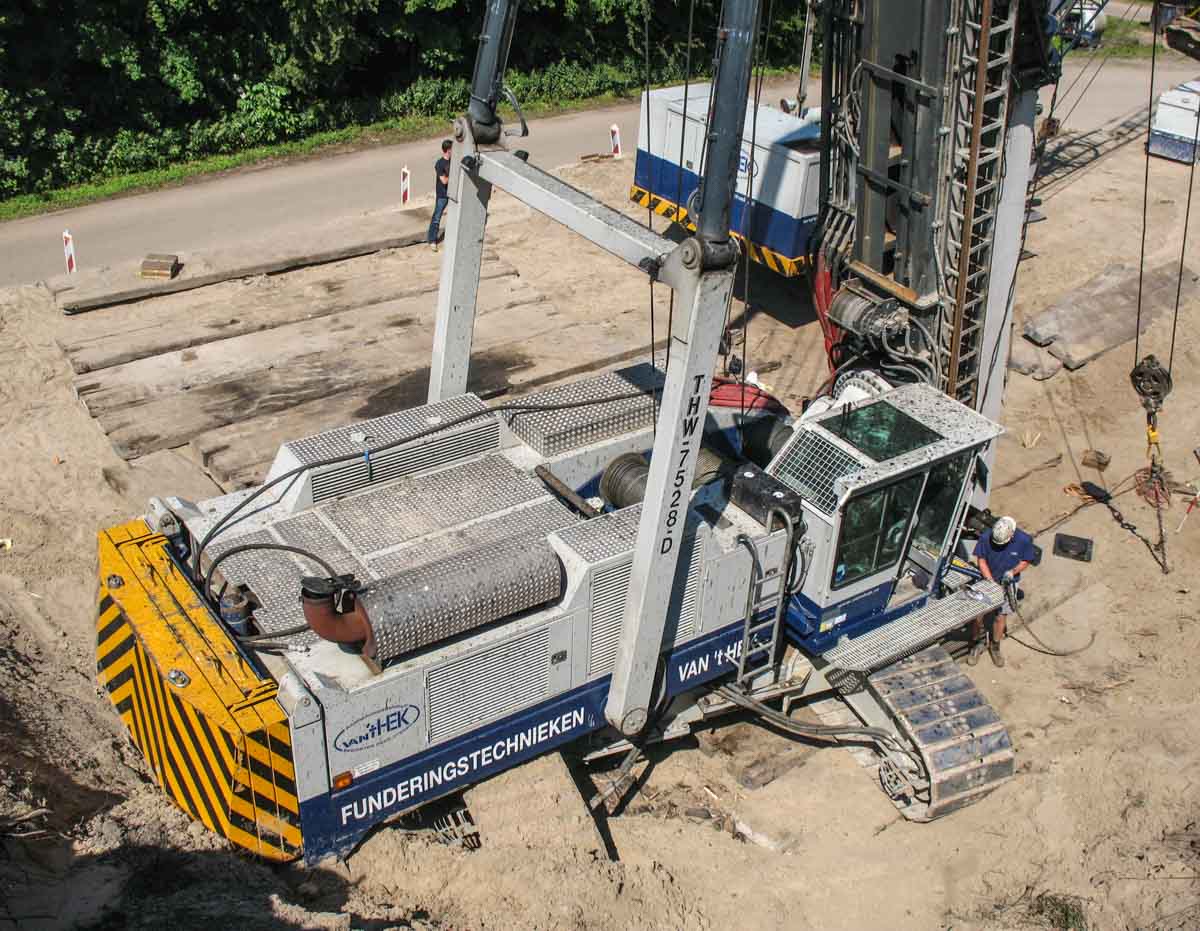

Aan de bovenwagen is totaal 10 ton ballast gemonteerd, dat heeft een draaicirkel van 4,69 meter.
Standard werd de THW 7528-D met drie lieren uitgevoerd, een hoofdlier met een reeptrek van 10 ton, een pull-down lier met een reeptrek van 10 ton en een servive lier met een reeptrek van 6 ton. Optioneel kon nog voor een 5-tons hulplier en een 0,6-tons liftlier gekozen worden.

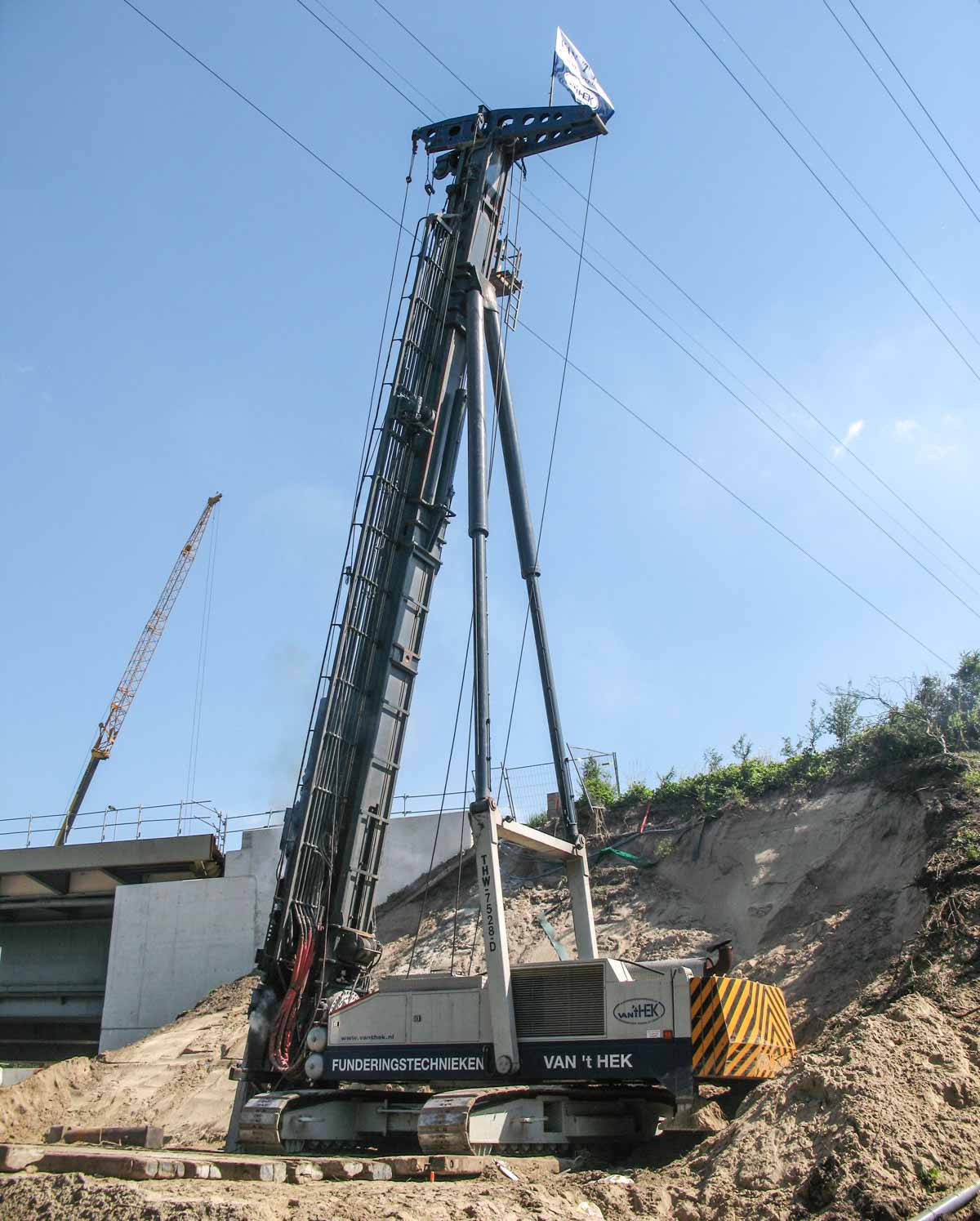

Alhoewel de THW 7528-D primair voor werk als boorstelling ontwikkeld werd, bestaat de mogelijkheid om de stelling voor heiwerk met hamers in te zetten, zoals hier het geval was. De makelaar is hier in de korst mogelijke configuratie van 19 meter samengesteld. De maximale lengte is 33 meter. In de weergeven configuratie weegt de heistelling ongeveer 105 ton.

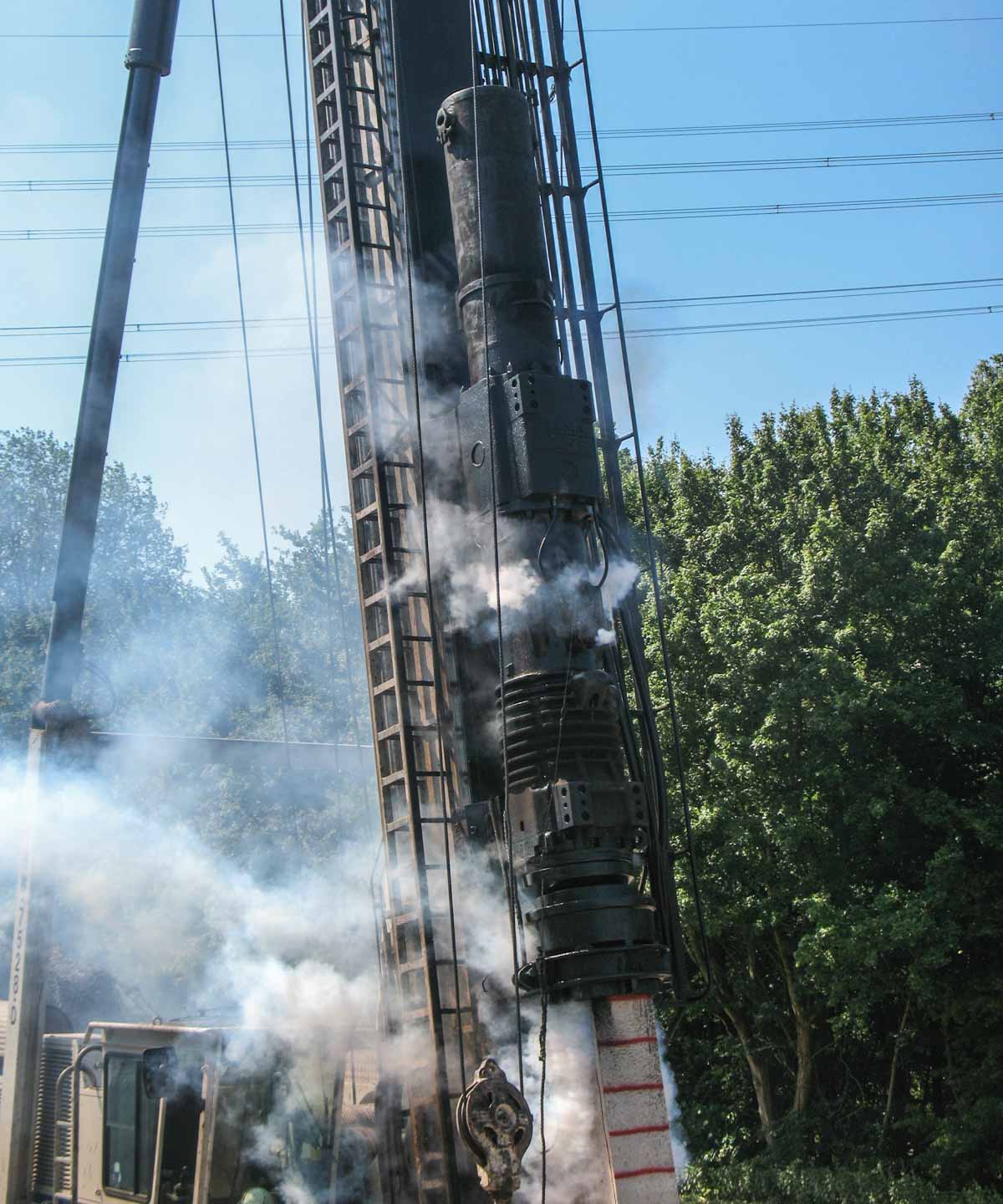

In de makelaar werkt een Delmag D55 dieselhamer. De hamer heeft een totaalgewicht van ongeveer 12 ton en heeft een slaggewicht van 5,4 ton. De lengte van de hamer is 5,4 meter.

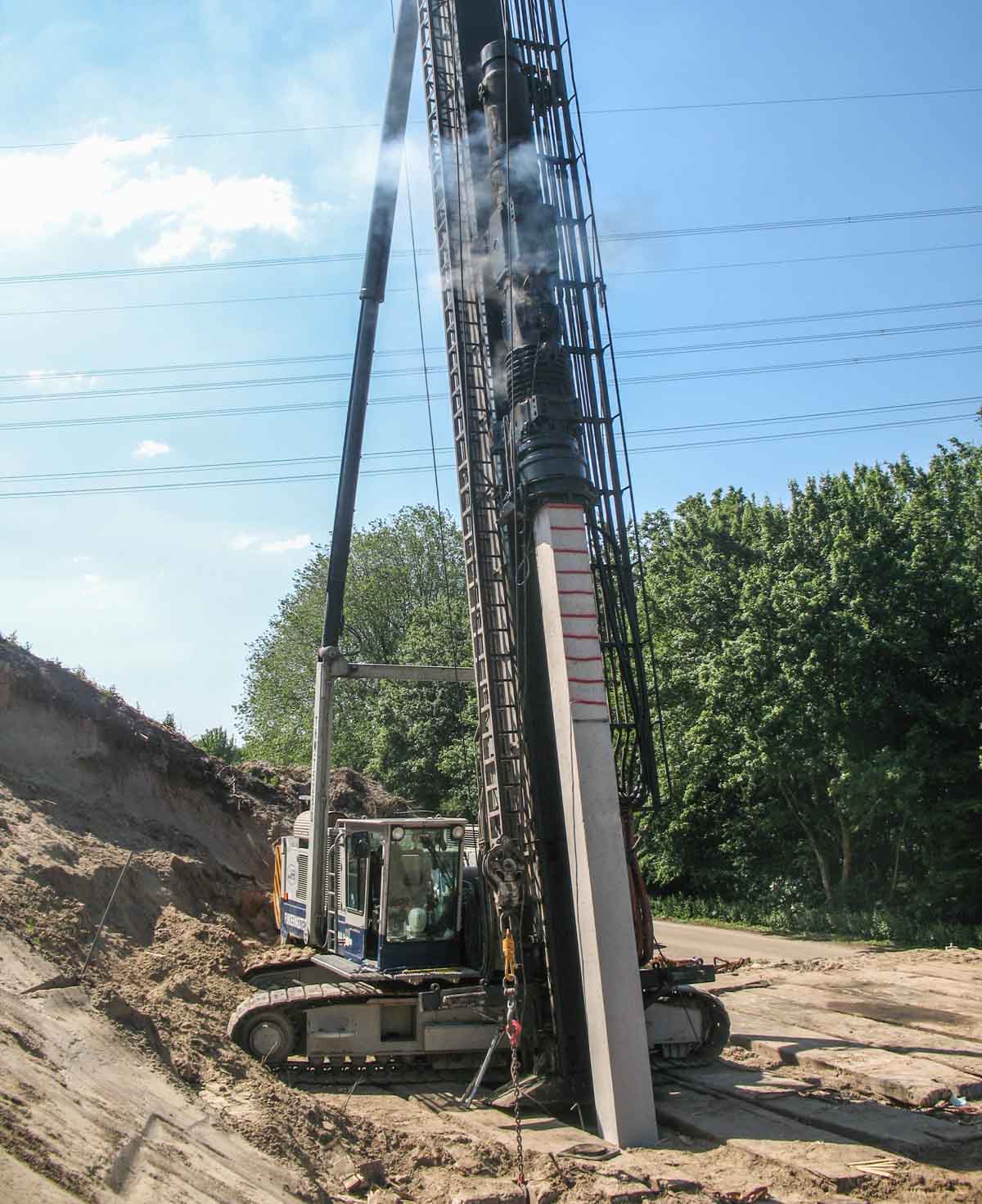

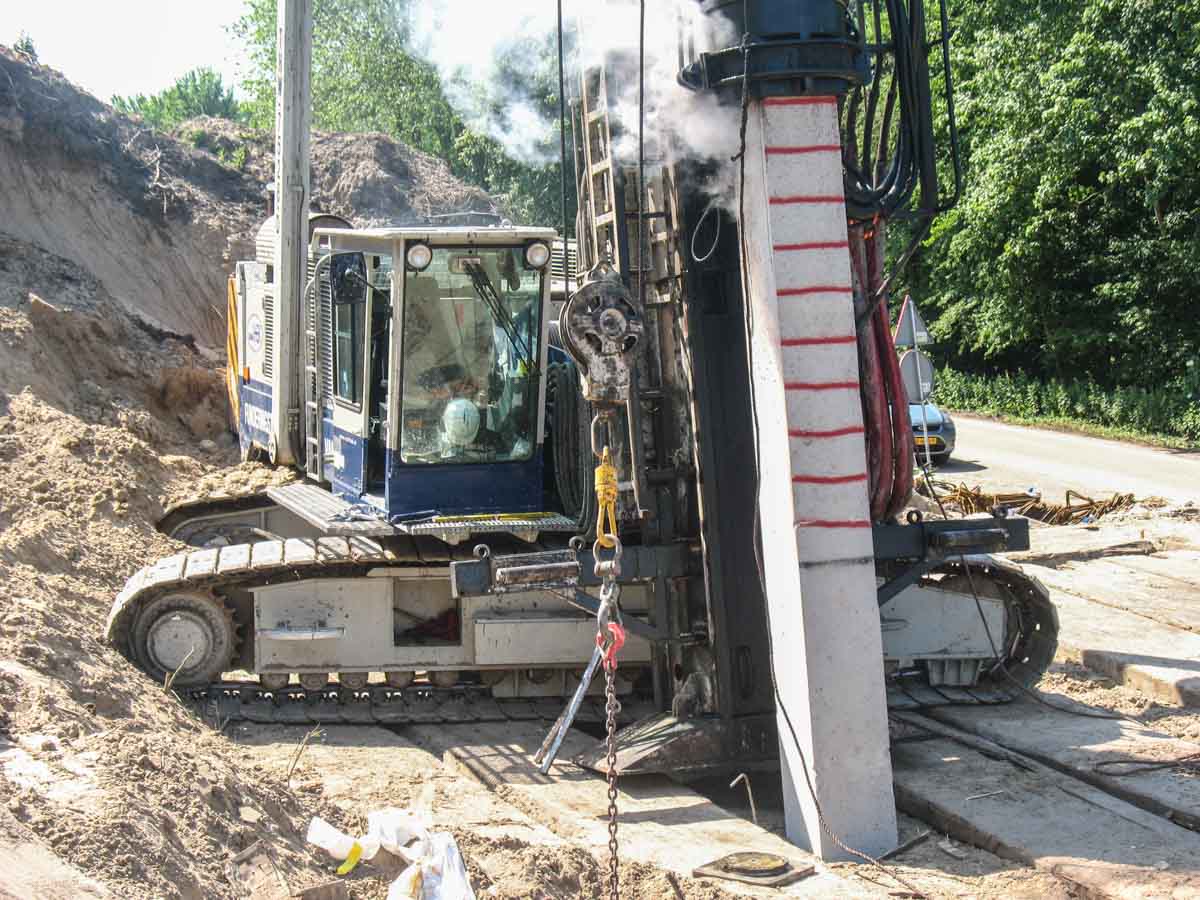

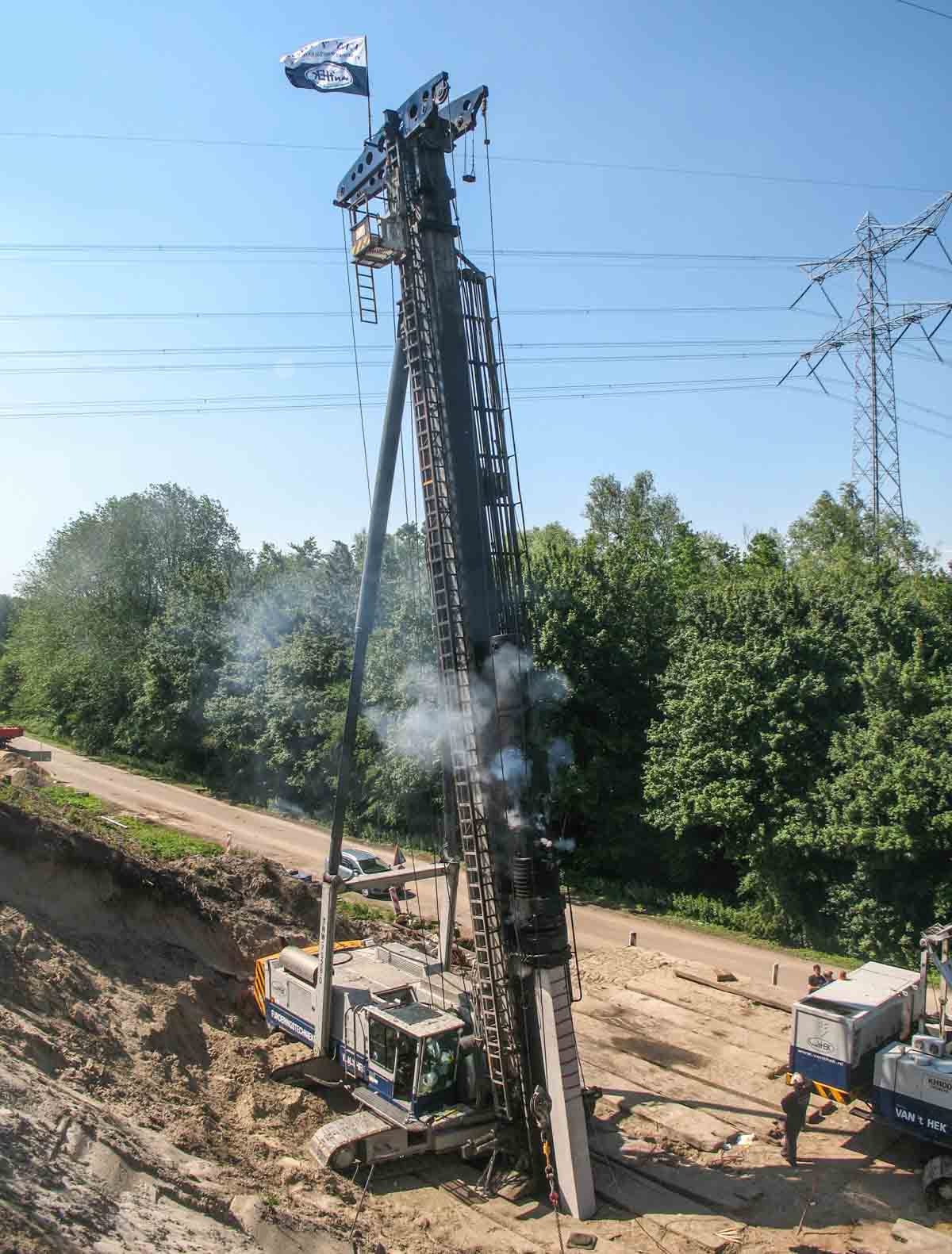

De stelling werkte onder stroomleidingen, vandaar dat de makelaar zo kort samengesteld moest worden. De heipalen bestonden uit twee delen die met behulp van een kleine rupskraan onder de Woltman gehesen en gekoppeld werden. Een zeer fraaie inzet door Van 't Hek!
