Woltman THW A-1100 HPDR - Ballast Nedam

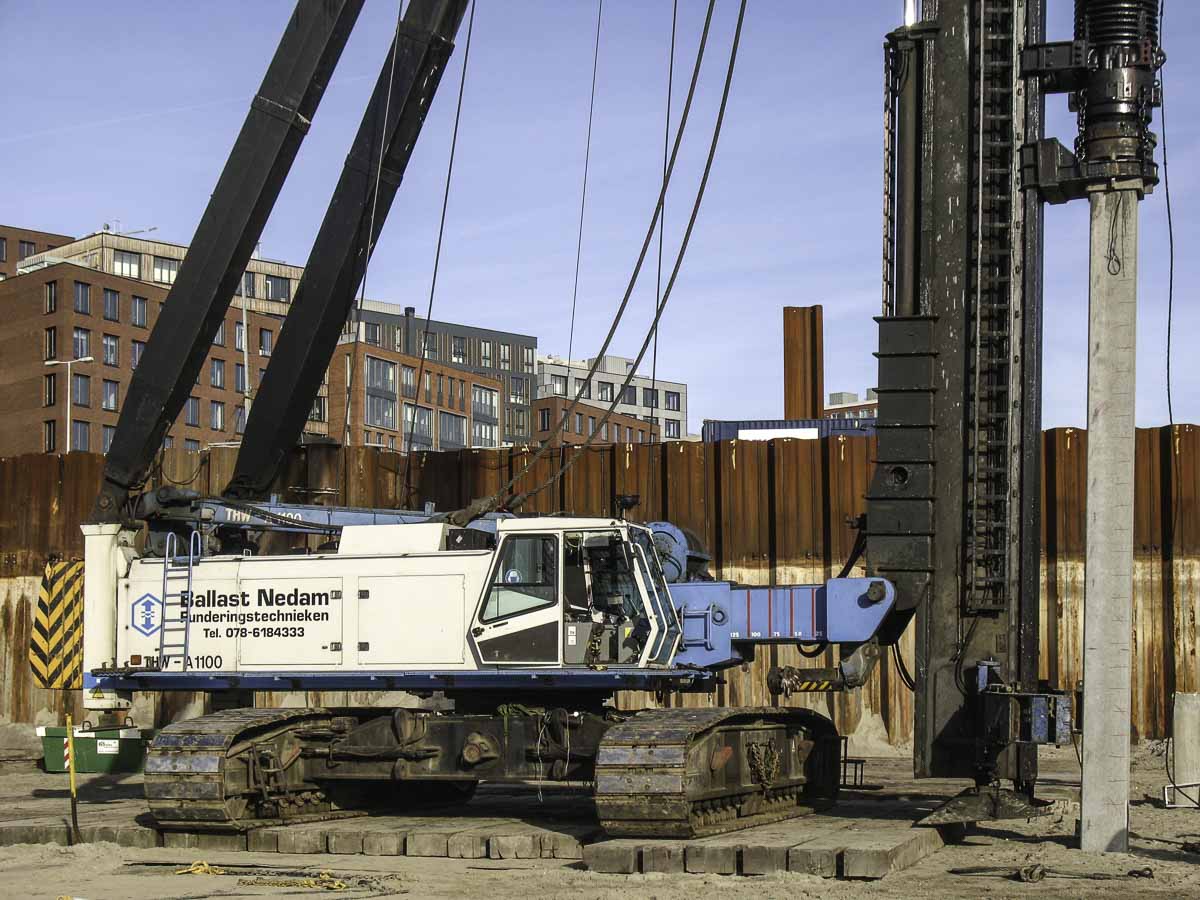

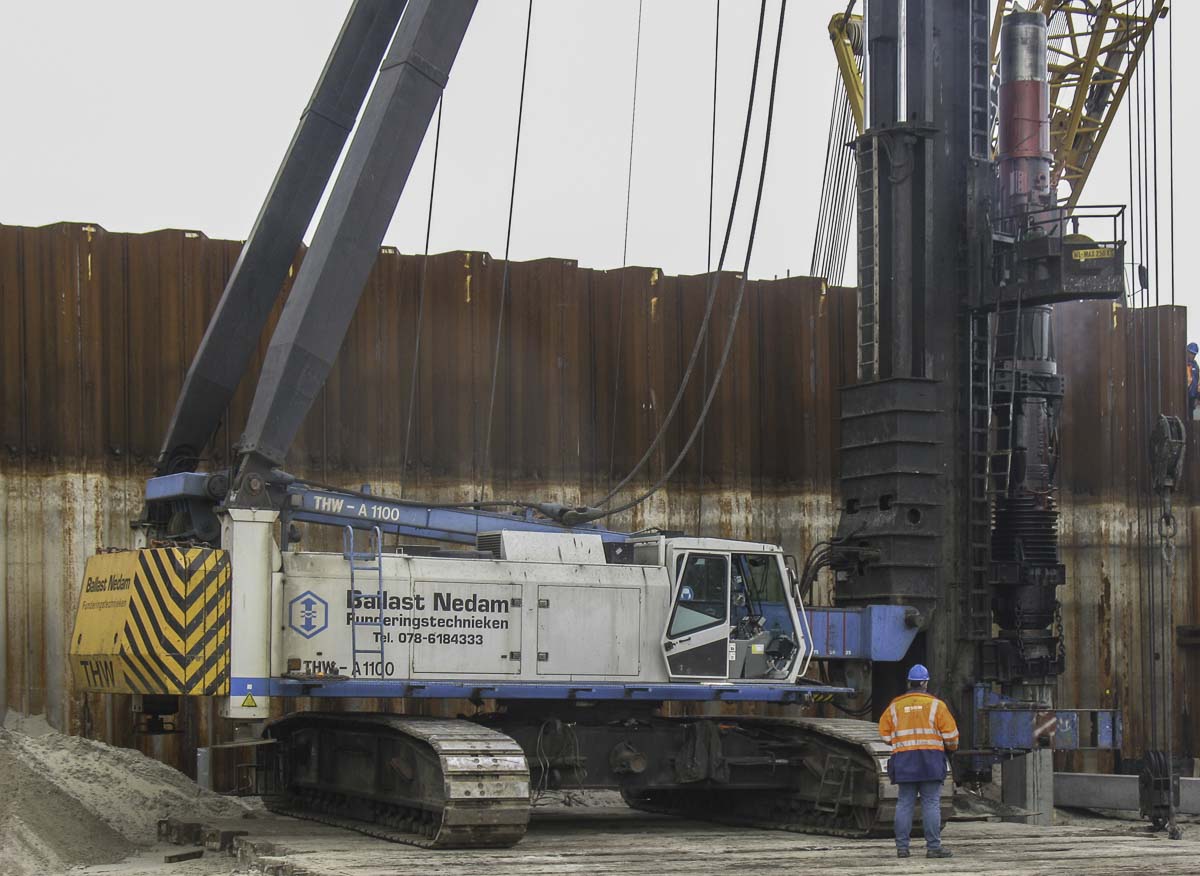

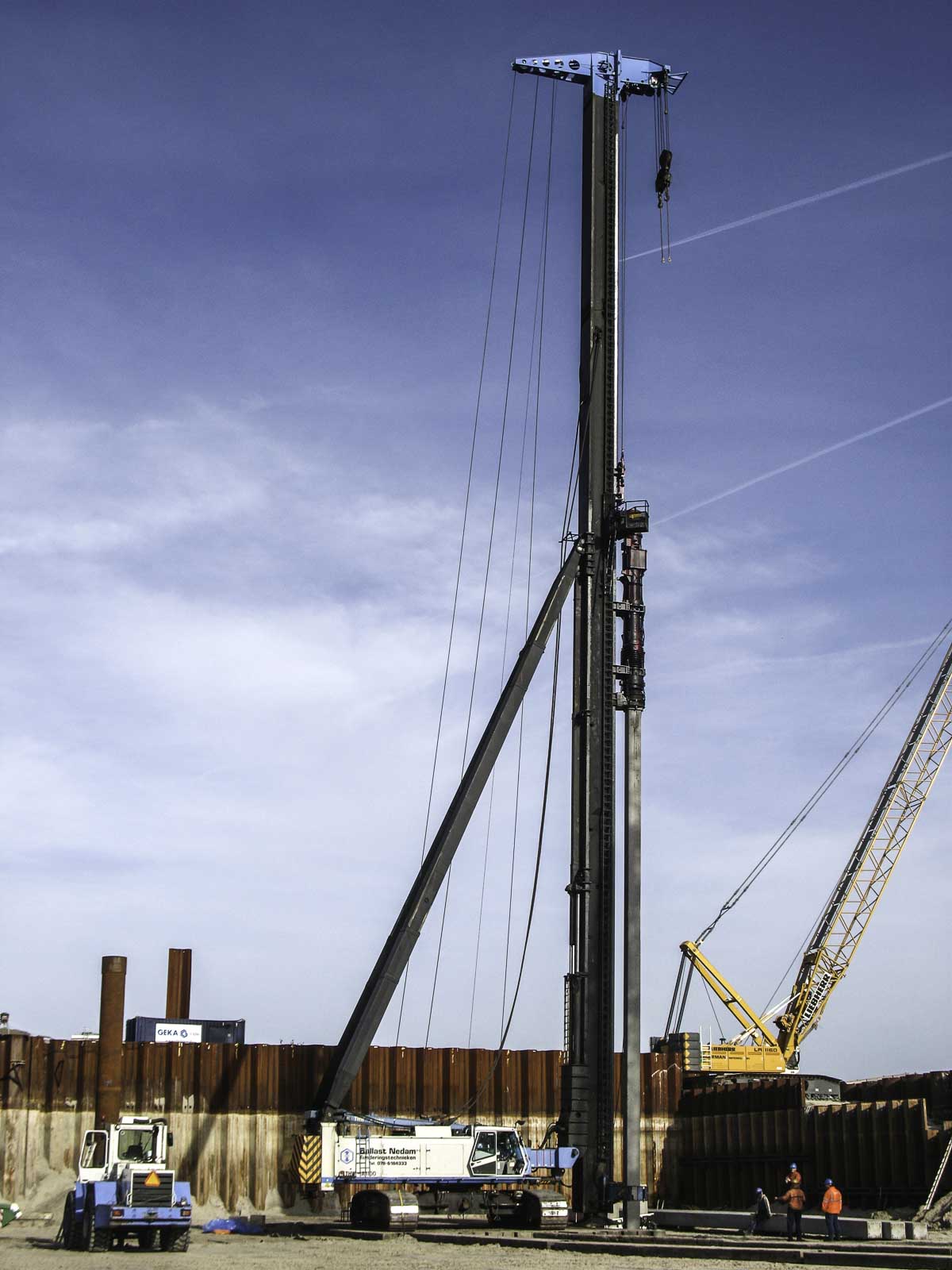

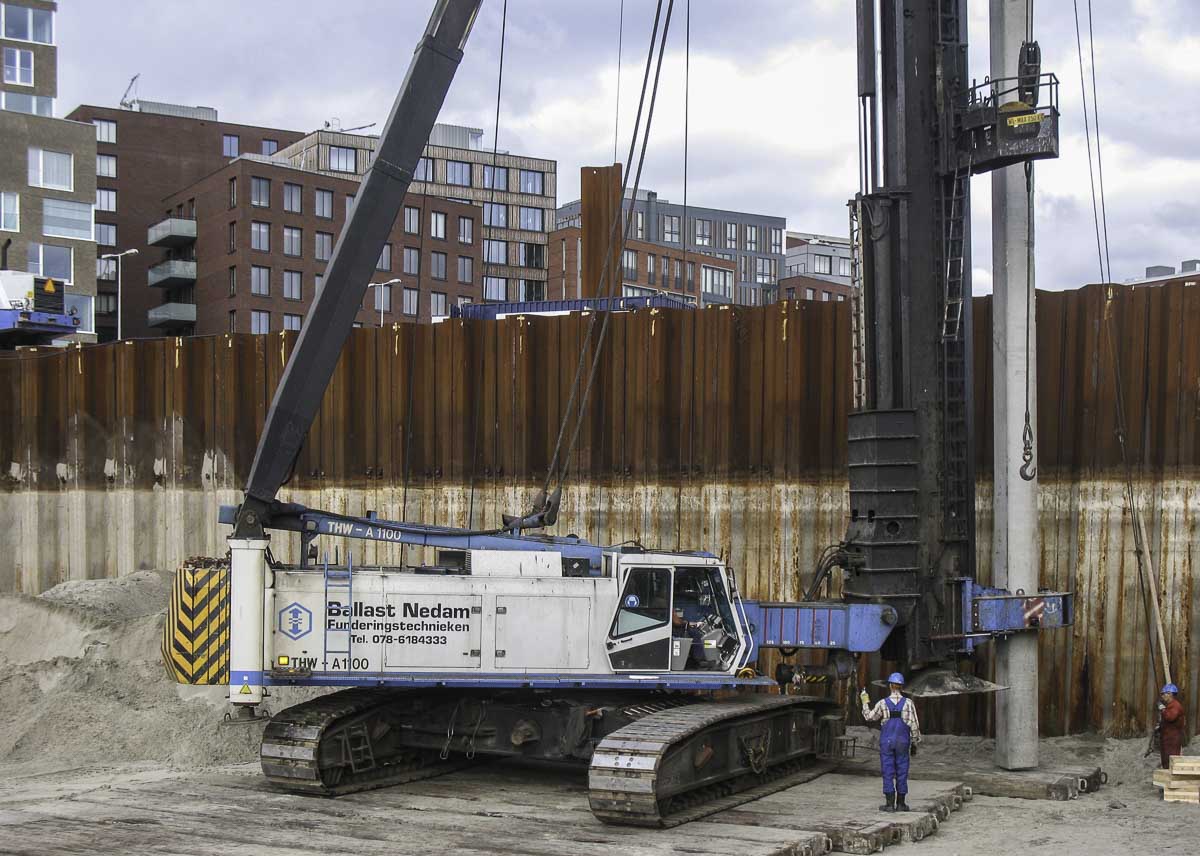

Dieser große Woltman THW A-1100 HPDR wurde von Ballast Nedam aus Nieuwegein (NL) auf ein großer Einsatz in Amsterdam (NL) eingesetzt. Damals handelte es sich um einer der größste Rammgeräten in den Niederlanden.
Bei diesem Rammgerät müssen die Raupenträger im Transportzustand vom Grundgerät entfernt werden. Dieses Rammgerät hat ein Einsatzgewicht von ca. 200 Tonnen.

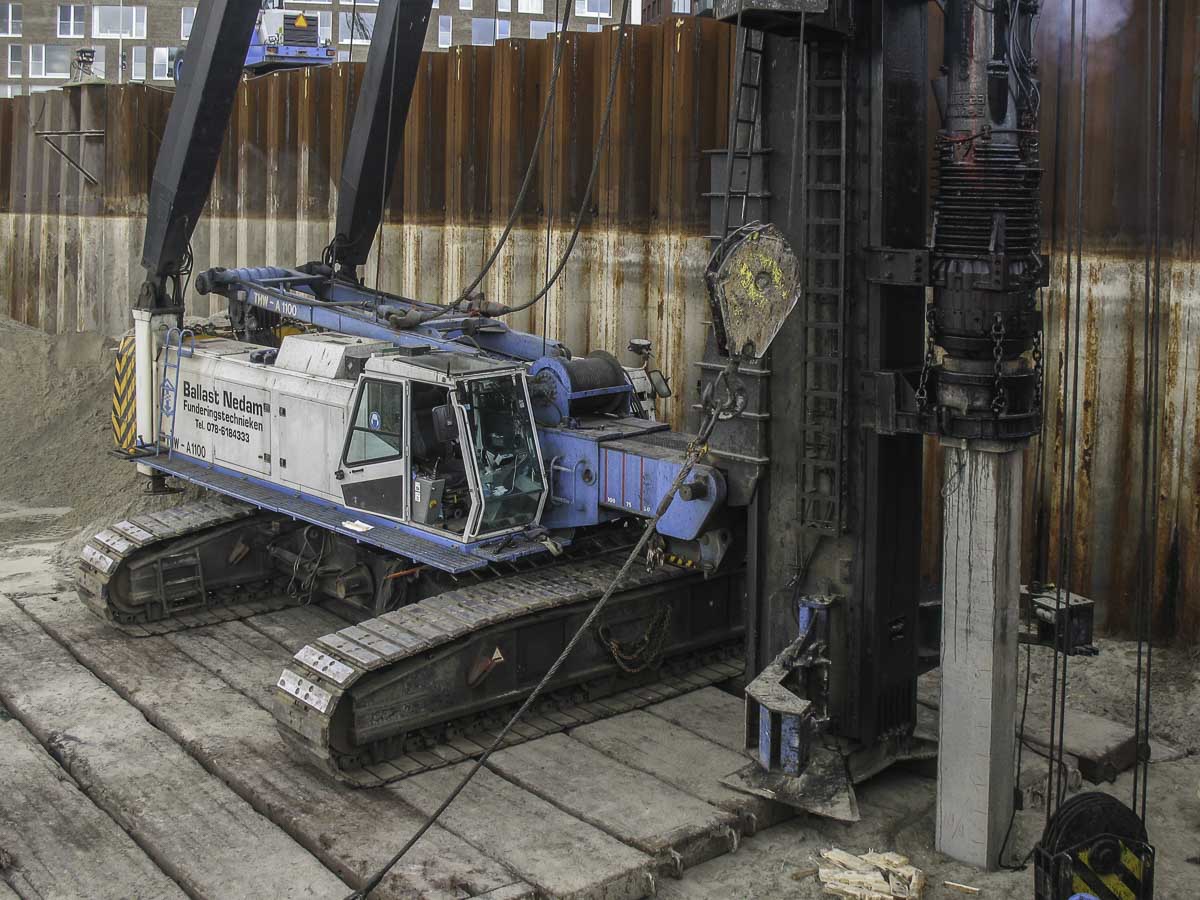

Bei diesem Einsatz mussten mehrere Betonpfähle 50 Zentimeter im Vierkant und Längen bis 38 Metern und einem Gewicht von 23 Tonnen in den Boden gerammt werden. Ein schwerer Dieselhammer wurde für diesen Einsatz benutzt.
Der Bock wird zum Aufrichten von kurzen Mäklerlängen benutzt, für die lange Mäklerlängen ist ein Hilfskran benötigt.

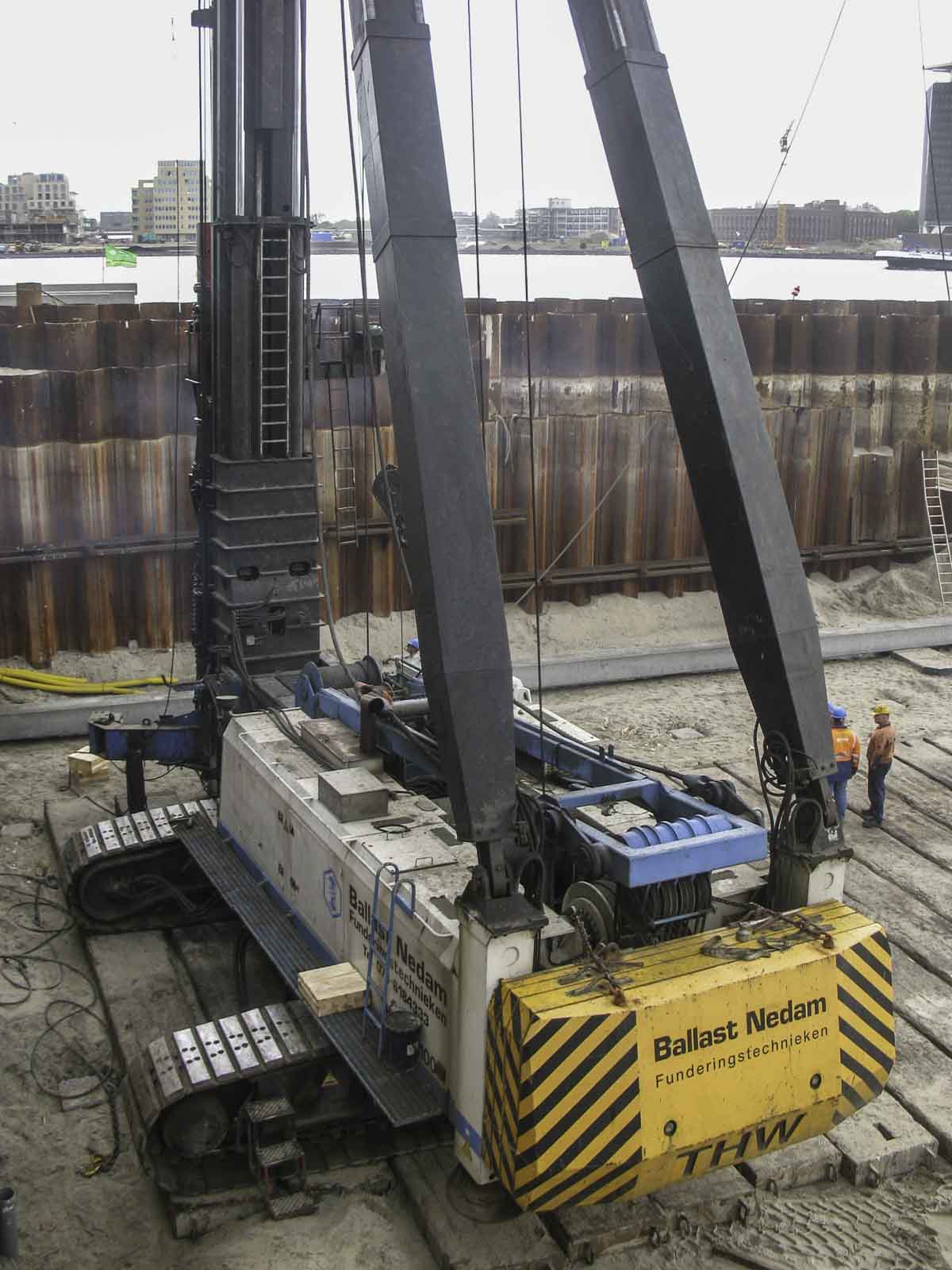

Am Oberwagen sind zwei sehr großen Stützen montiert die für gute Stabilität nach hinten sorgen. Dieses Rammgerät kann der Mäkler 1:1 nach hinten und 3:1 nach vorne verstellen.
Im Oberwagen sind insgesamt sieben Winden platziert.

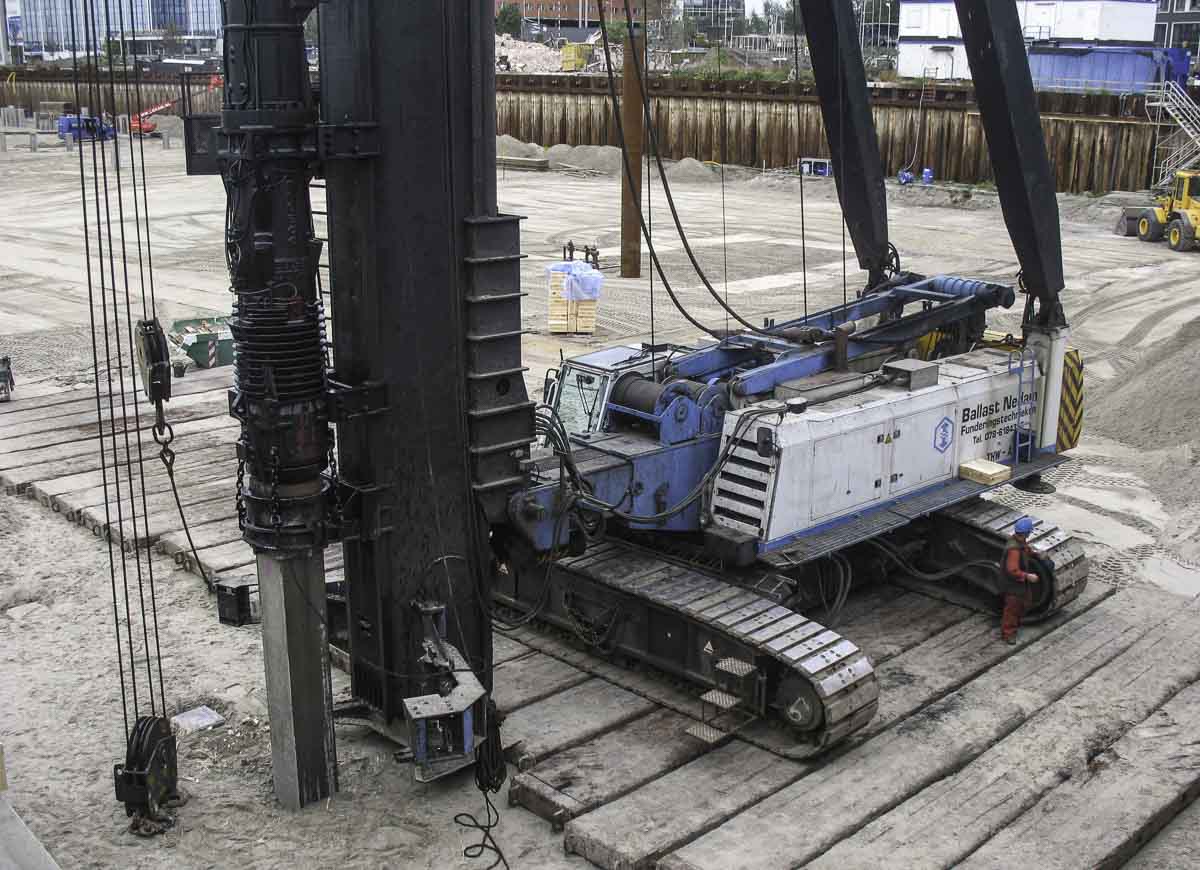

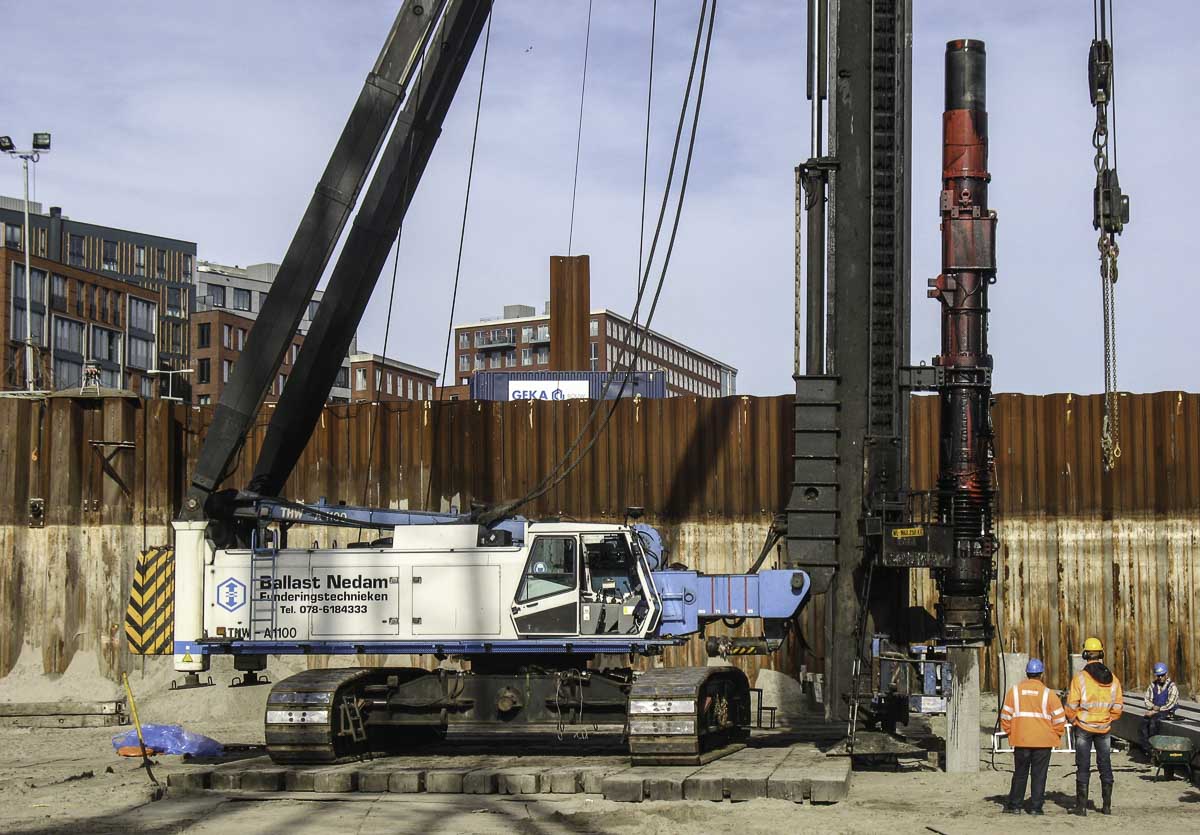

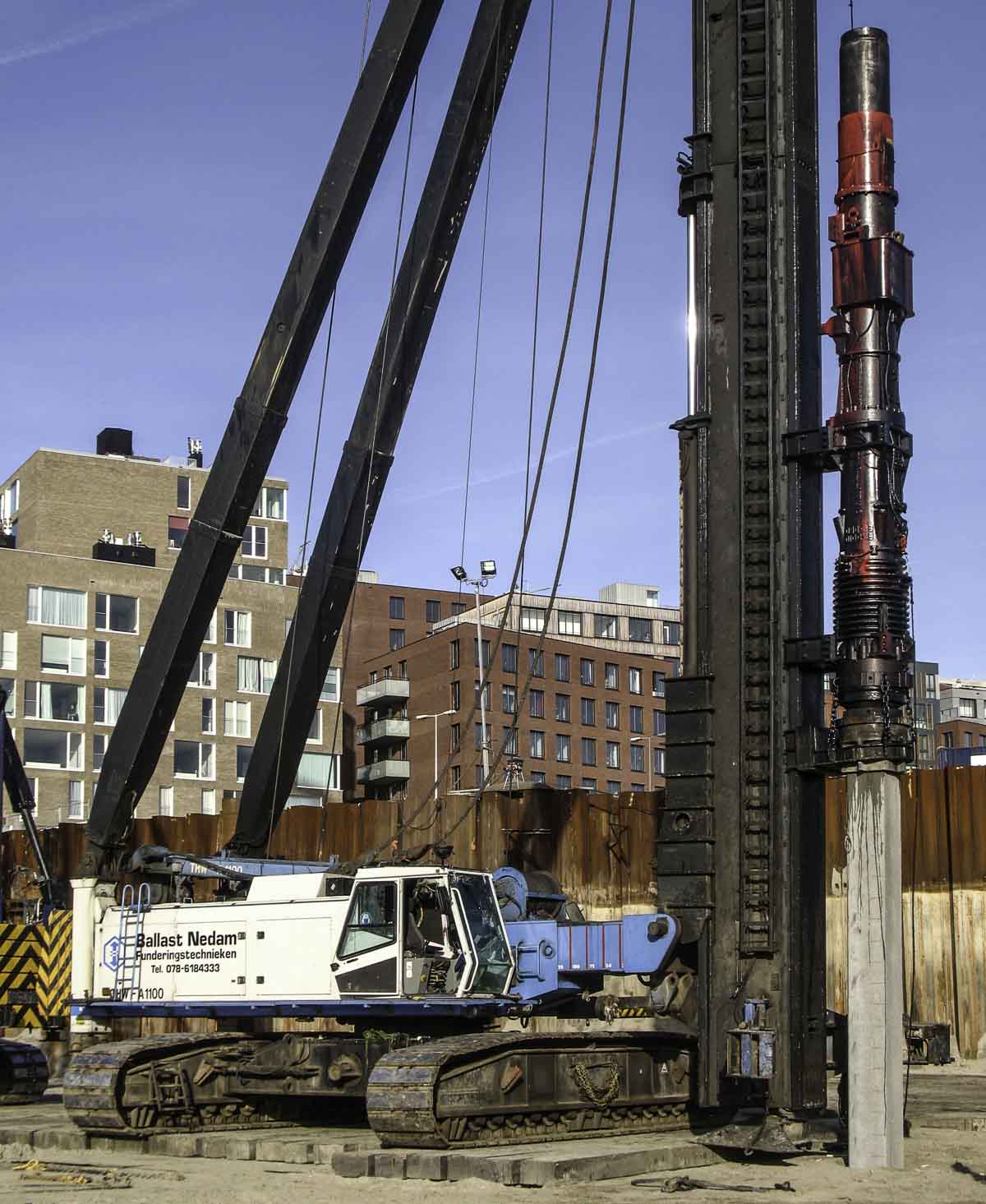

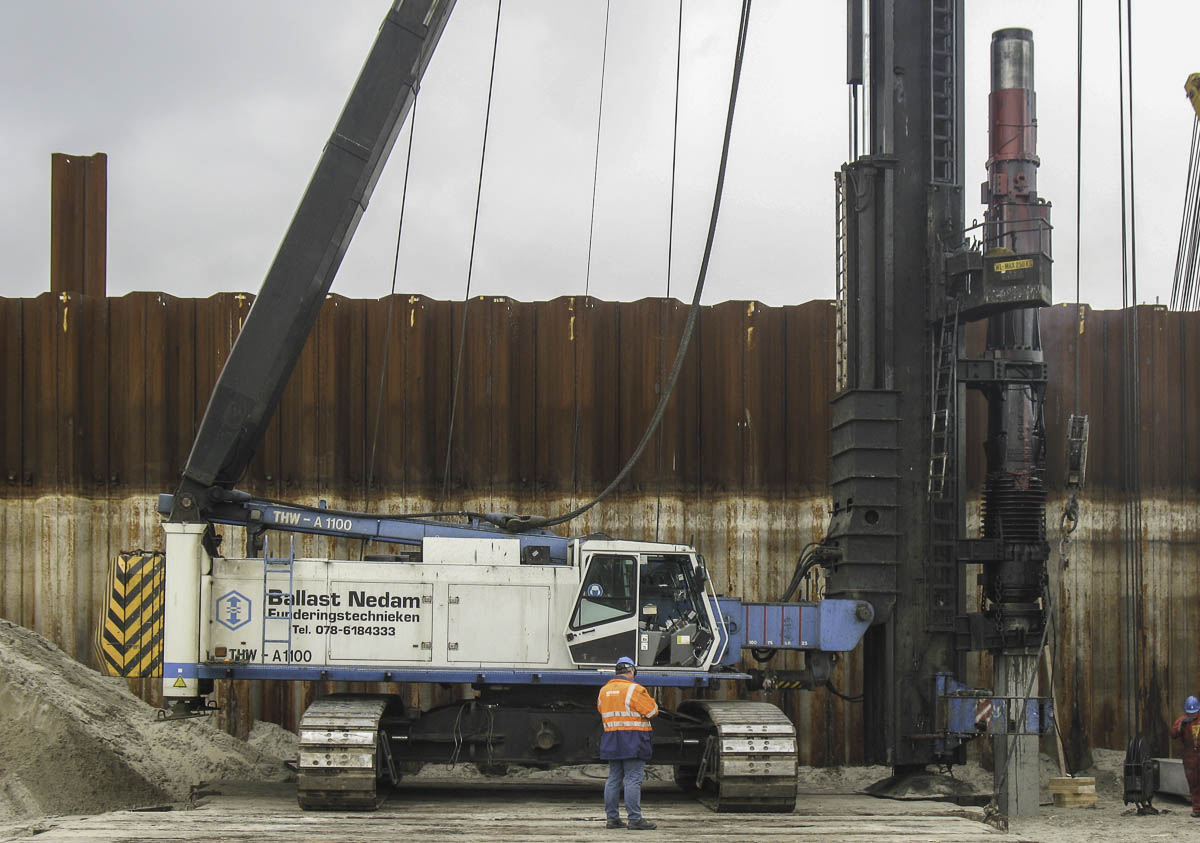

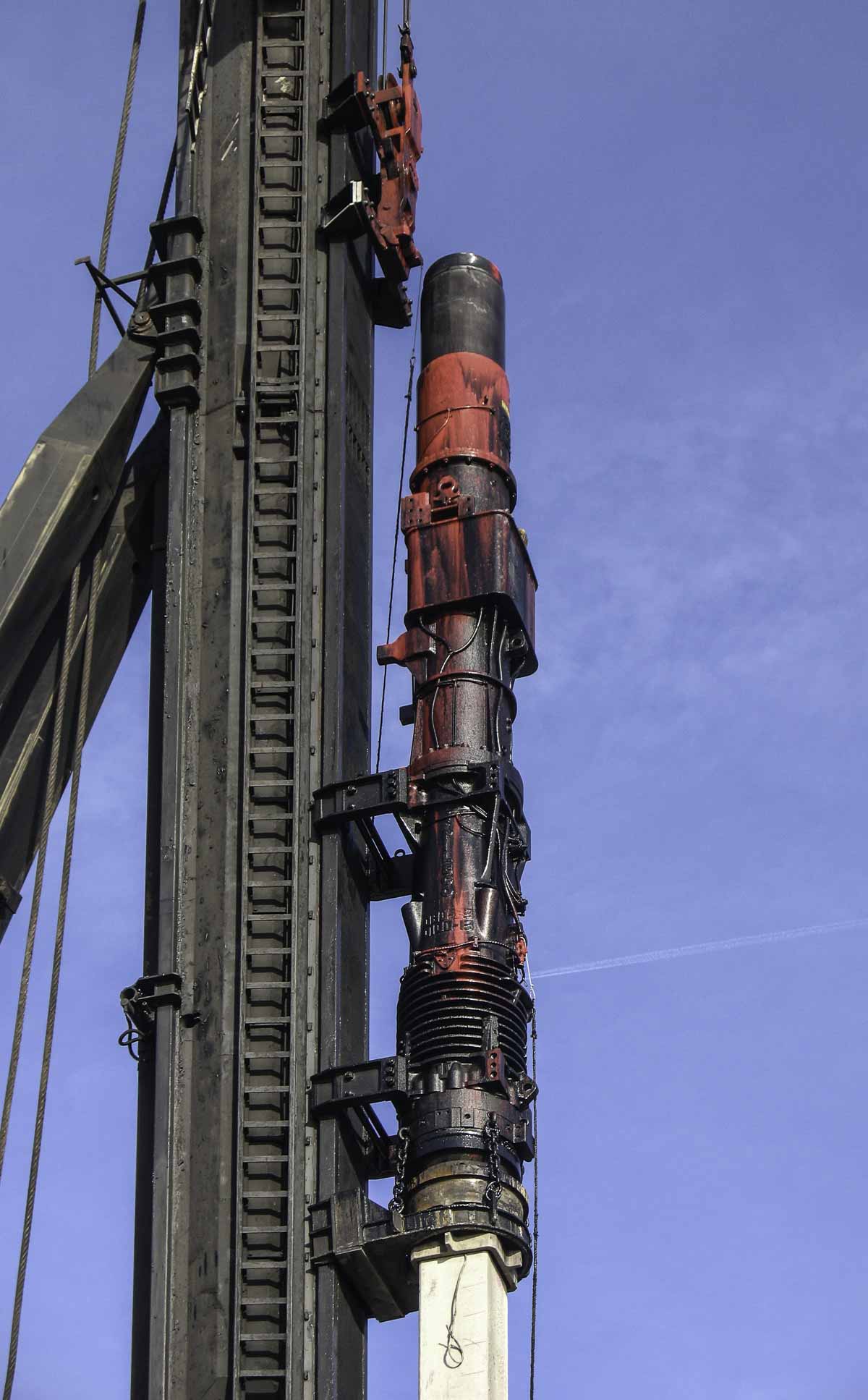

Im Mäkler hängt der Pileco D100-13 Dieselhammer. Der Hammer hat ein Gesamtgewicht von ca. 22,1 Tonnen und hat ein Rammgewicht von 10 Tonnen. Die maximale Engerie pro Schlag liegt bei 334 kNm.
Diese Fotos sind in 2009 erstellt.

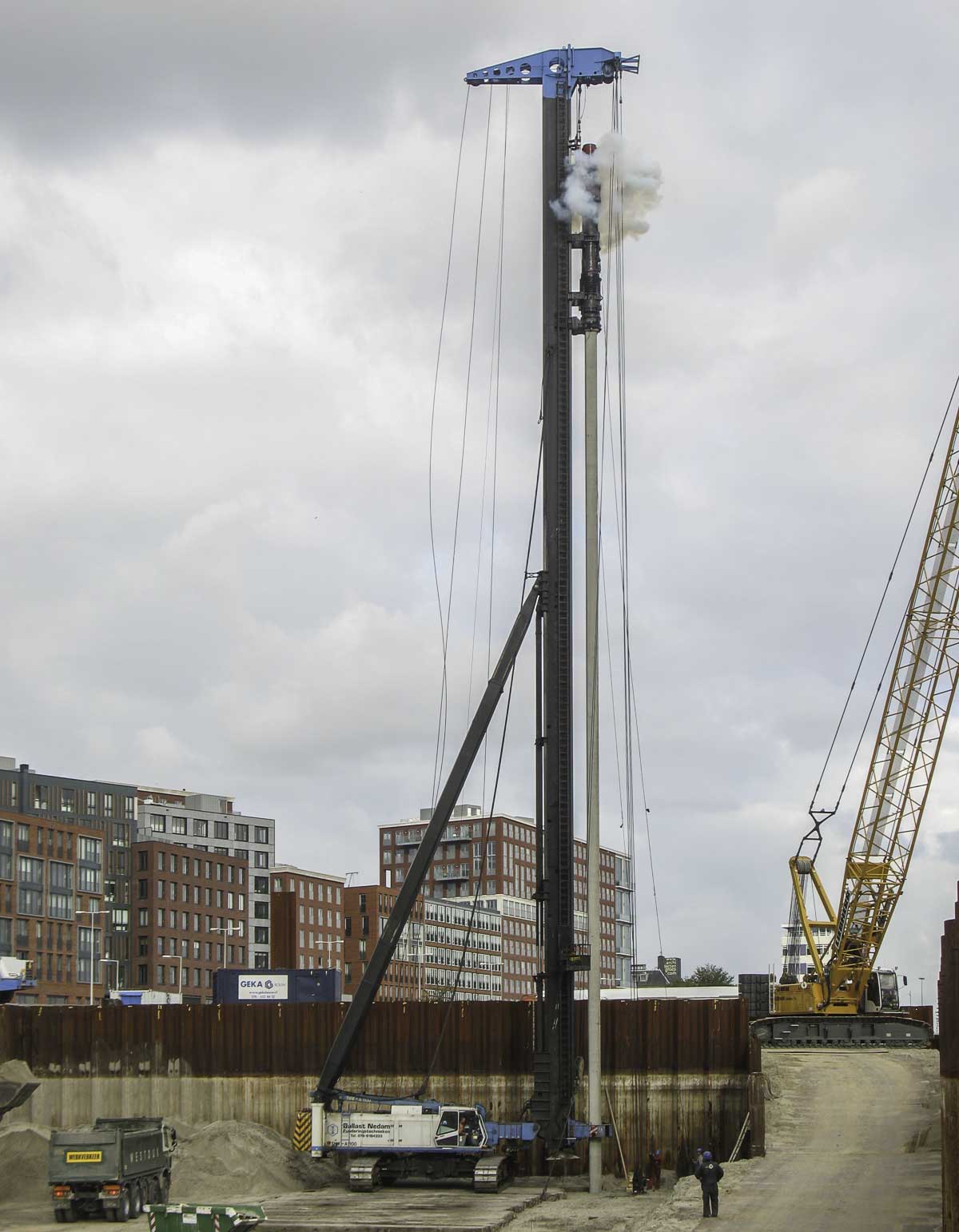

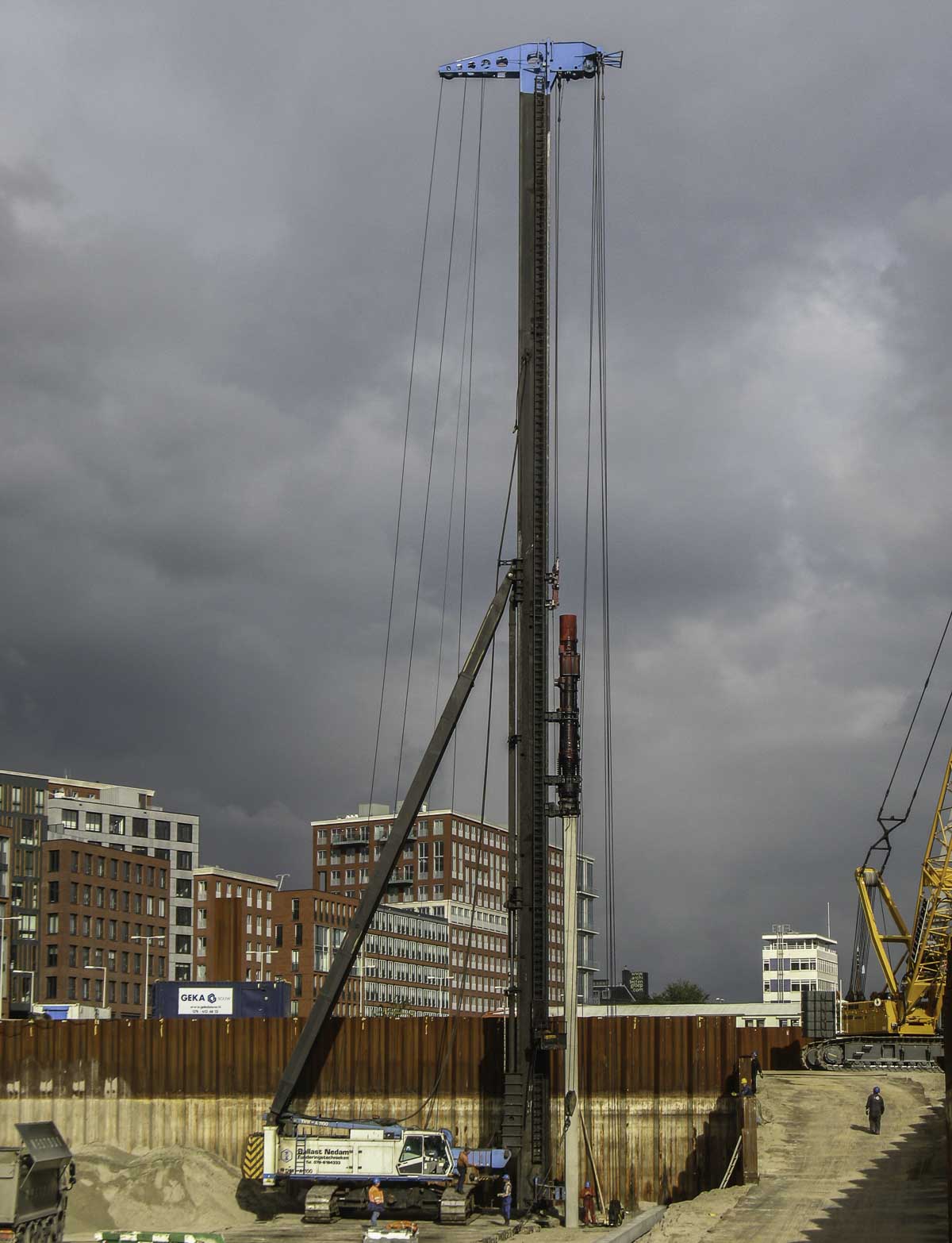

Die maximale Länge des Mäklers ist 51 Meter.
Ein sehr schöner und großer Rammgerät von Ballast Nedam!
