Liebherr LRB 355 - Hilti & Jehle

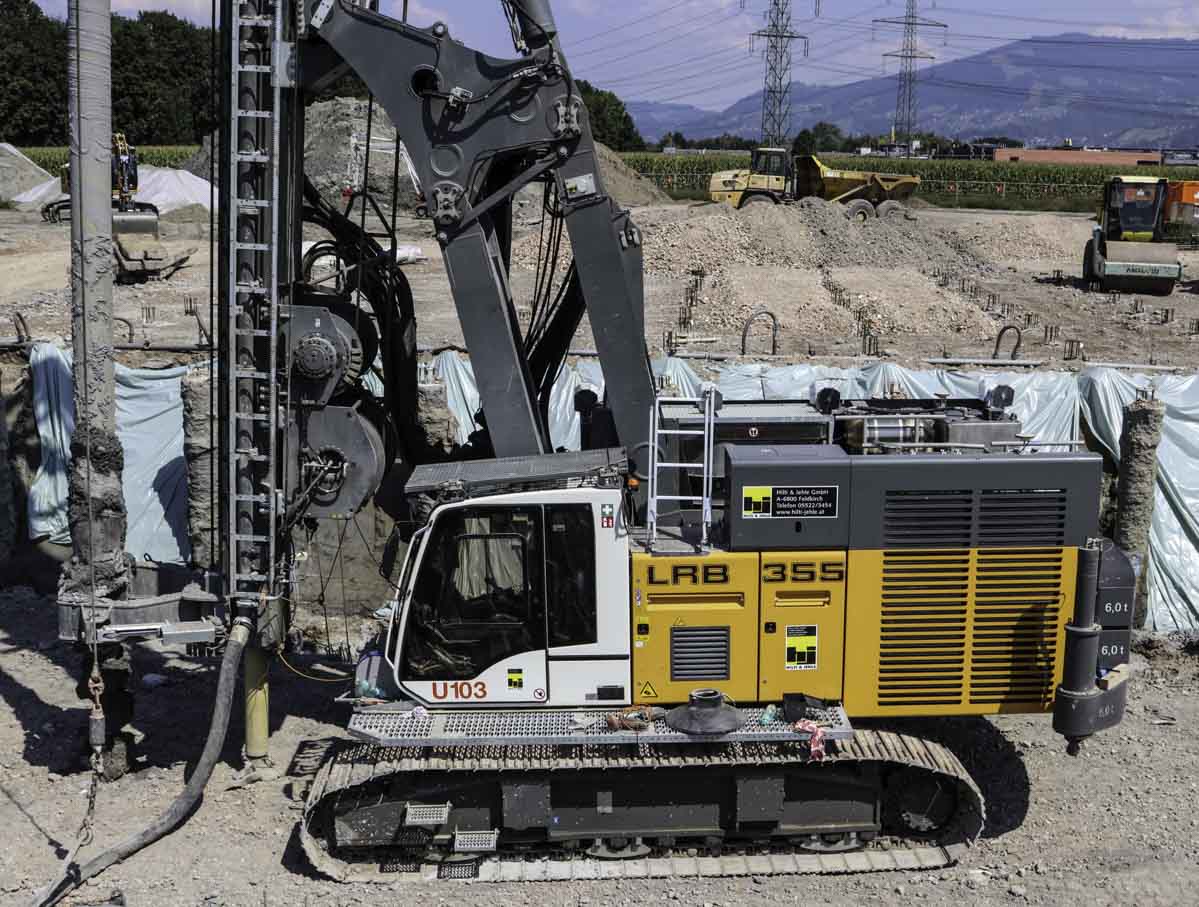

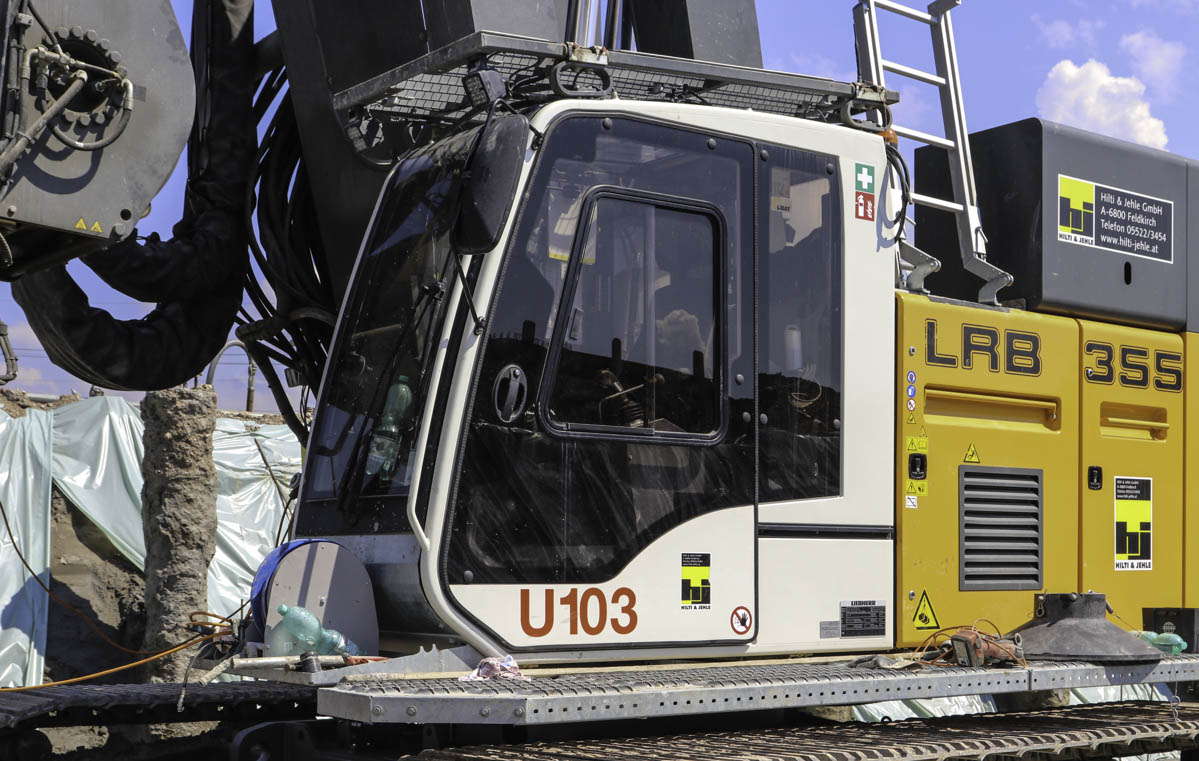

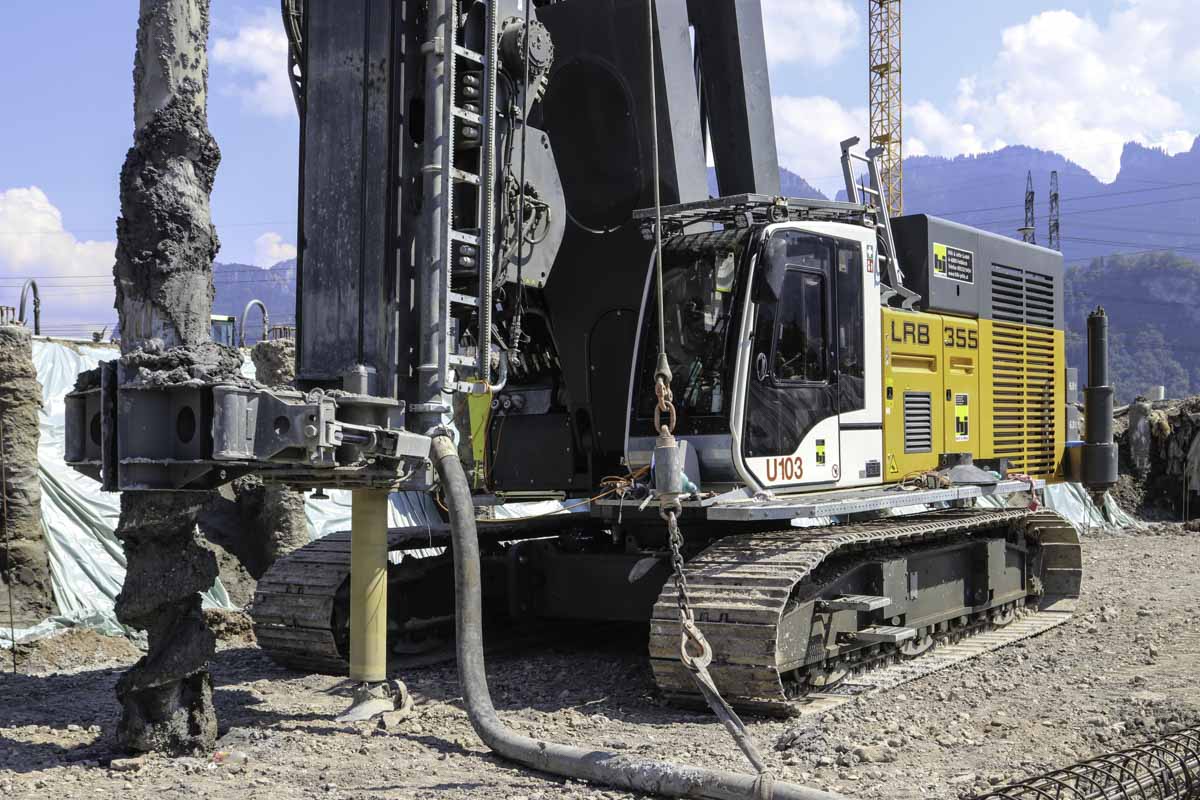

Dieser schöne Liebherr LRB 355 von Hilti & Jehle aus Feldkirch (AT) wurde auf einer Baustelle in Hohenems (AT) zum Bohren von Pfählen für eine neue Halle eingesetzt. Das Baujahr des Geräts ist 2018.
Das Drehbohrgerät wird von einem großen Liebherr D 9512 A7-04, einem 24,4-Liter V12 Dieselmotor mit einer Leistung von 750 kW (1006 PS), angetrieben. Der Dieselmotor treibt insgesamt sechs Hydraulikpumpen an.
Der Unterwagen ist 5,9 Meter lang und 4,7 Meter breit. Für den Transport über die Straße kann die Breite auf 3,7 Meter reduziert werden. Das Einsatzgewicht vom Gerät liegt bei 105 Tonnen.
Am Mäklerfuß sind zwei Winden montiert, der 25,5-Tonnen-Hauptwinde mit 34 mm Seil und eine 8-Tonnen-Hilfswinde mit 20 mm Hubseil.

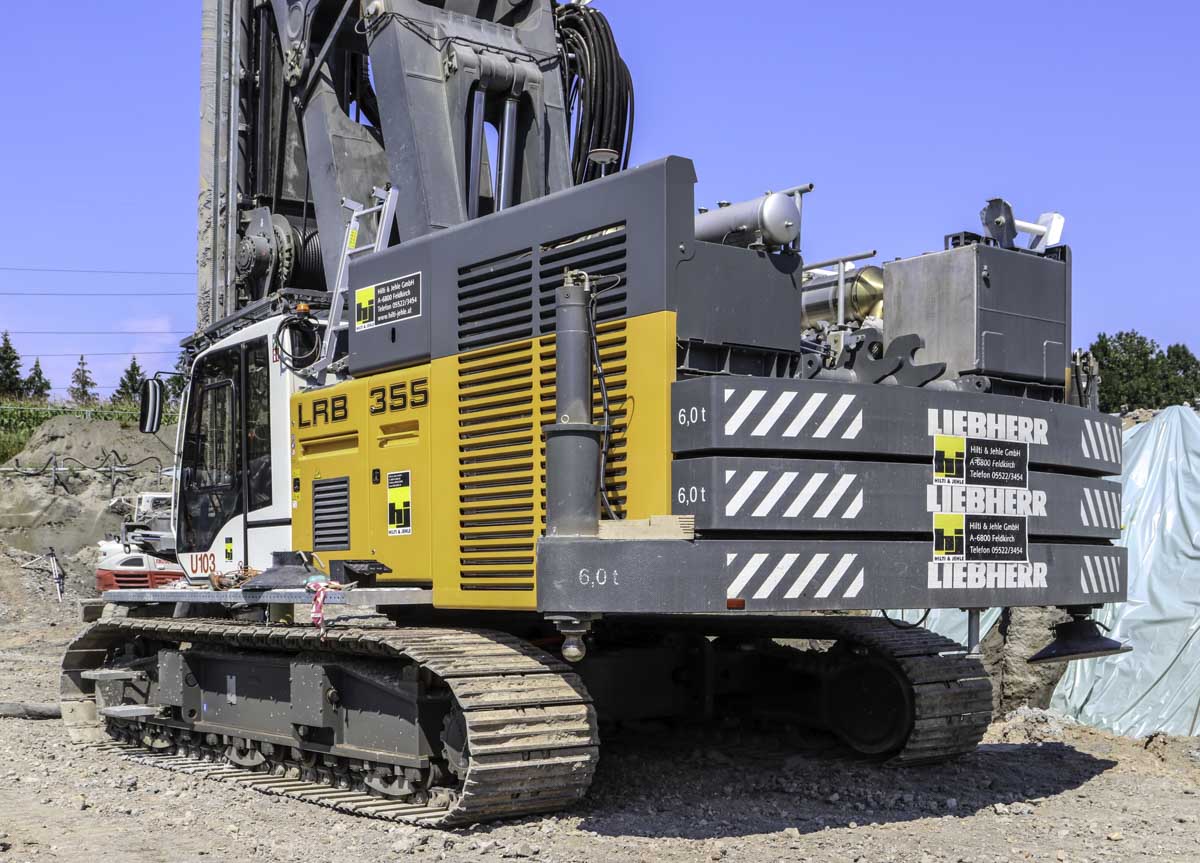

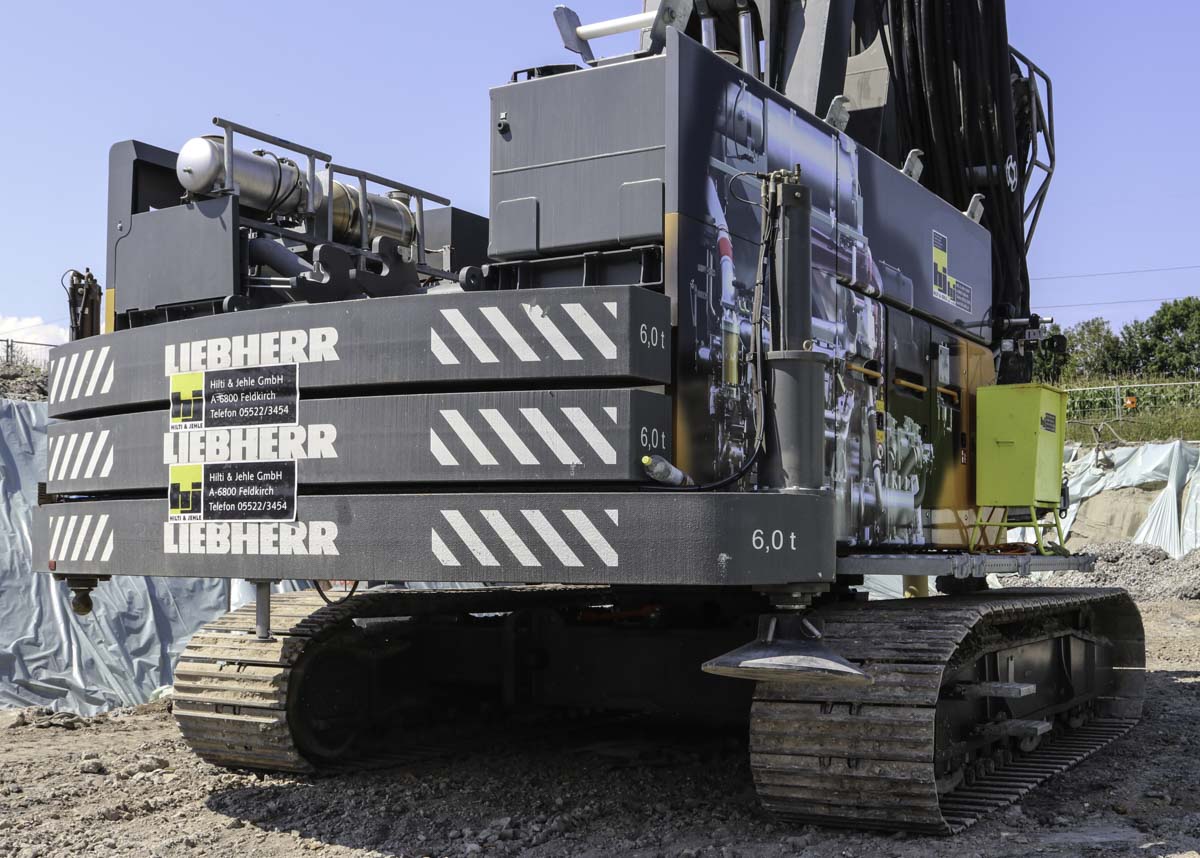

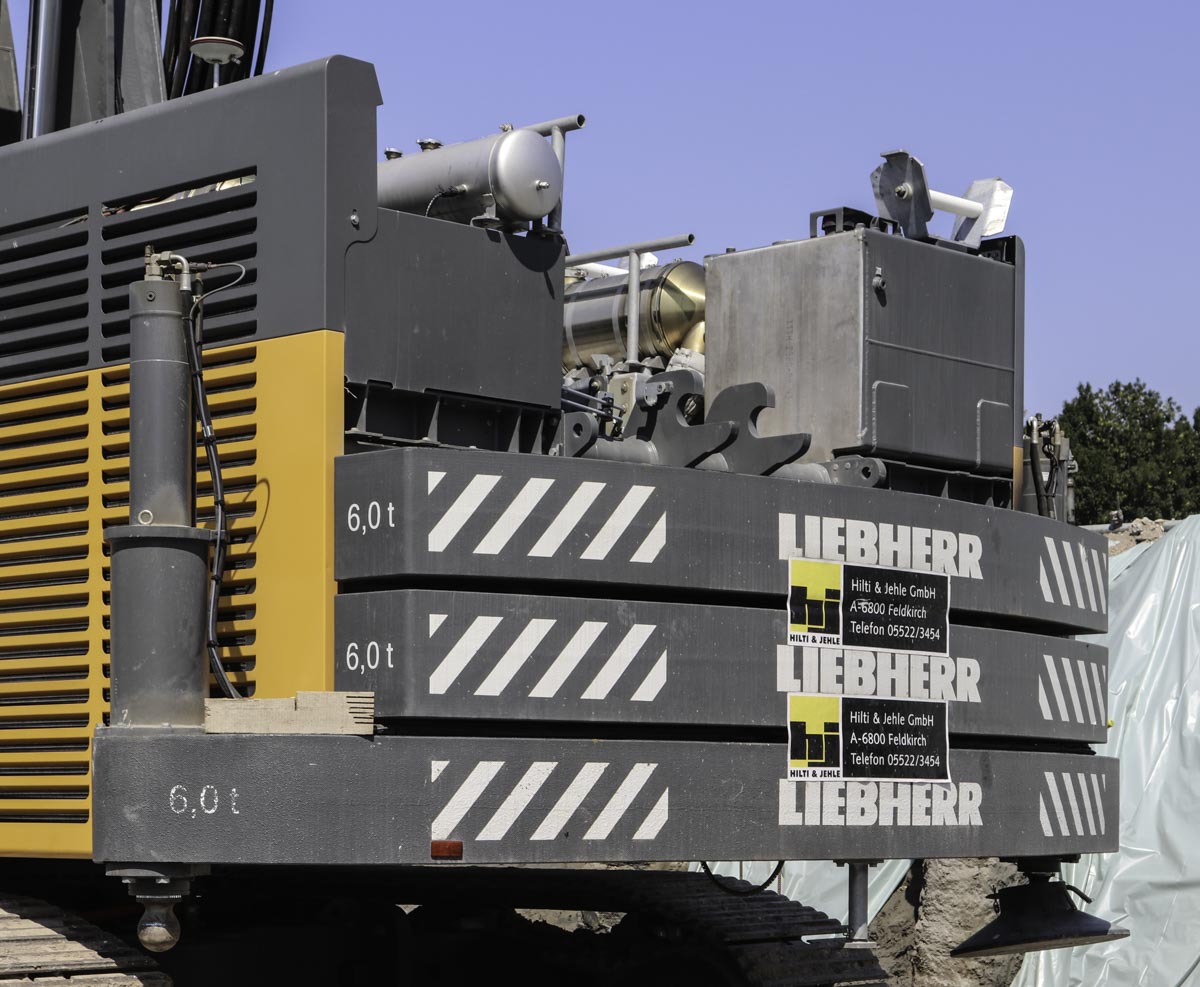

Hier ist das Drehbohrgerät mit 18 Tonnen Ballast aufgebaut, der Ballast hat einen Drehkreis von 4,7 Metern. An der Basisplatte sind zwei hydraulischen Stützen montiert die zur Stabilität dienen.

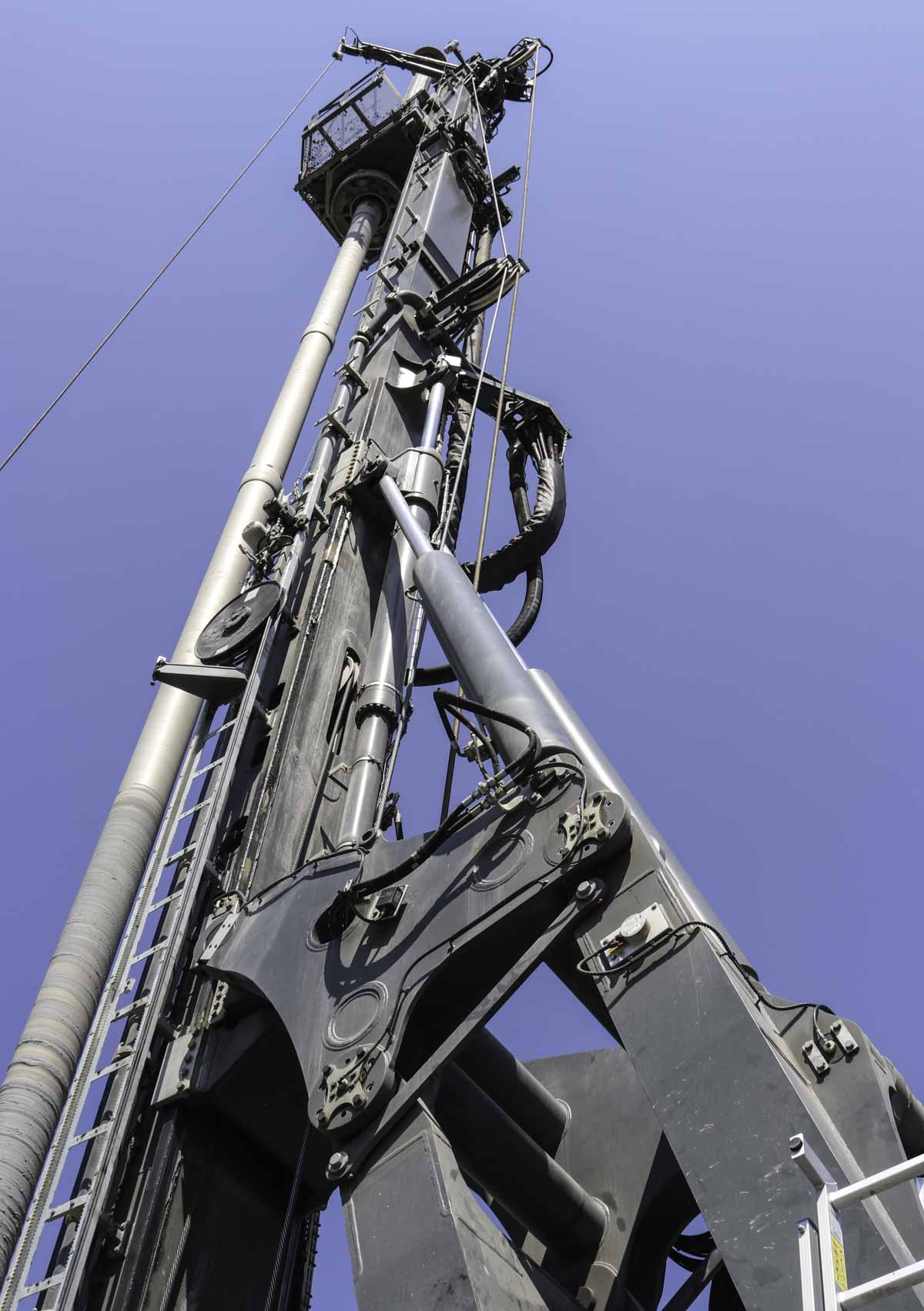

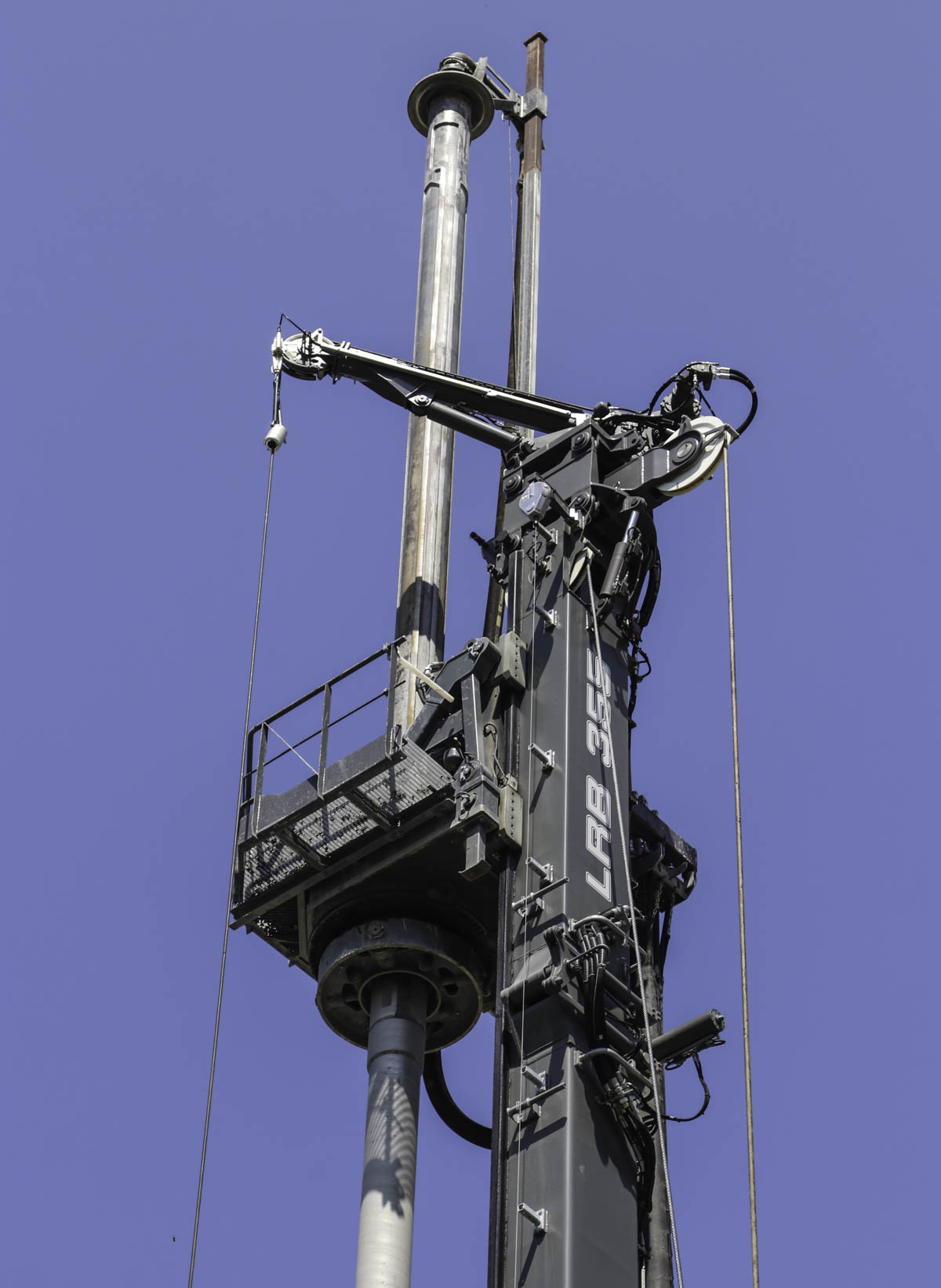

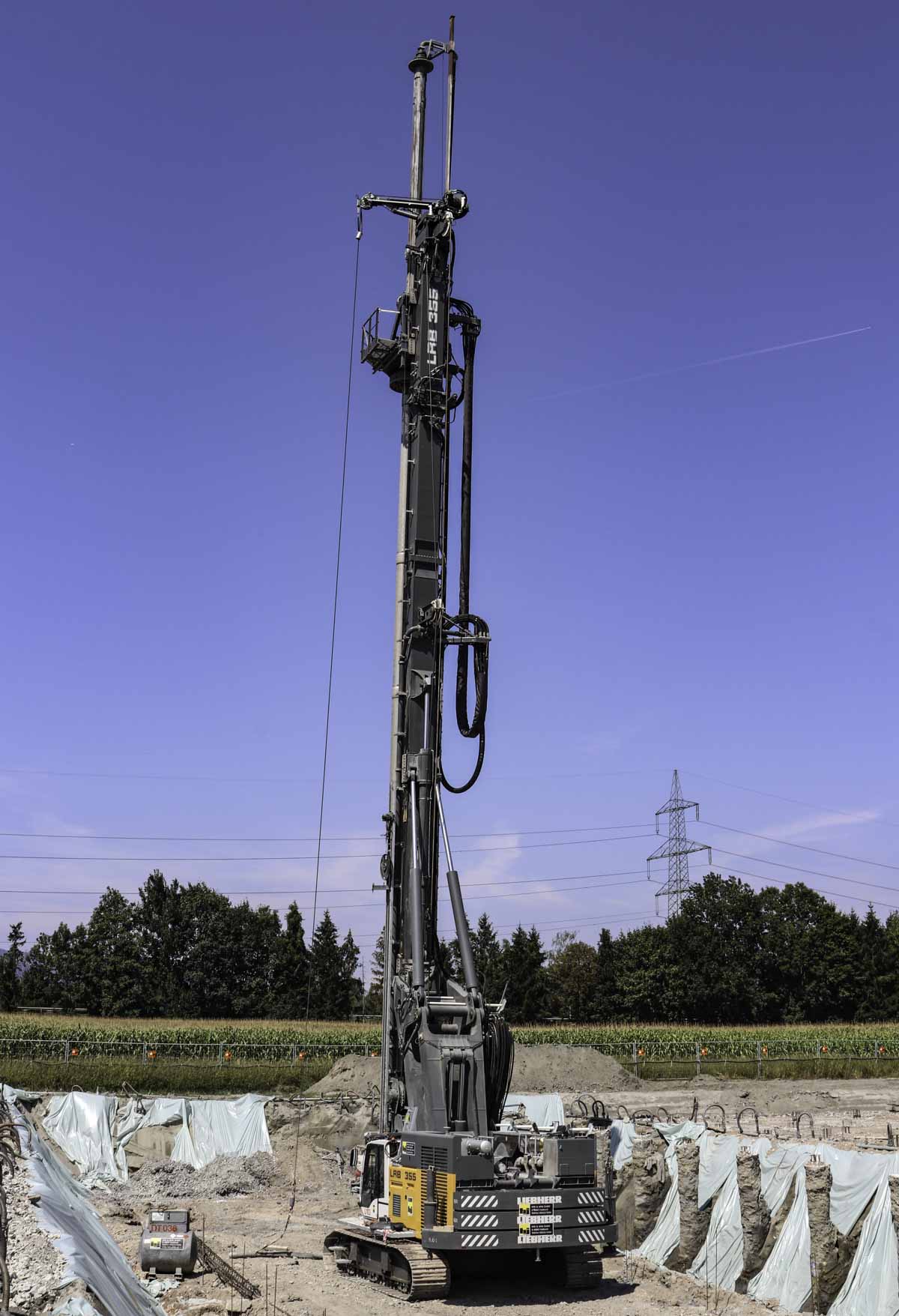

Der Mäkler kann eine maximale Höhe von 32,6 Meter erreichen. Der Mäkler kann 7 Grad nach vorne, 7 Grad seitlich und 45 Grad nach hinten verstell werden um Pfähle mit Neigung zu bohren oder in den Boden zu rammen.

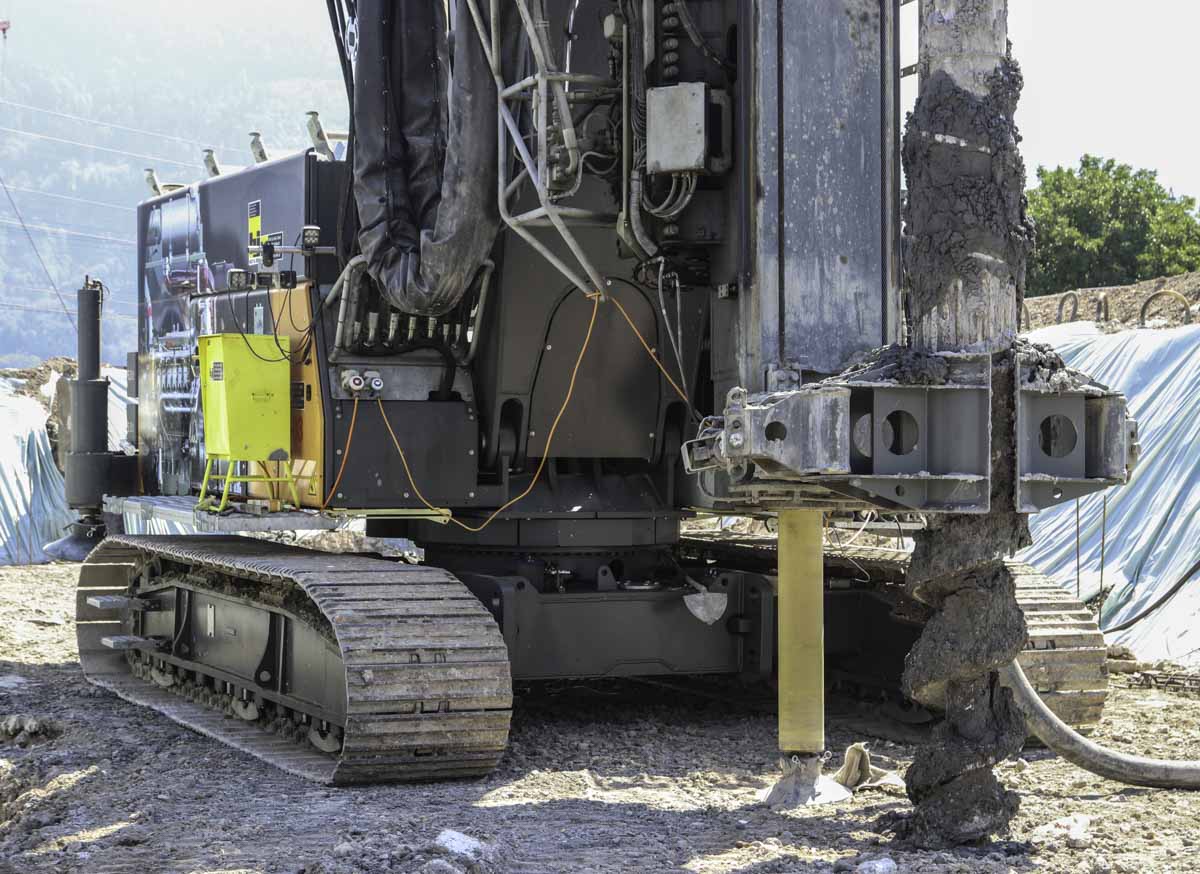

Im Mäkler hängt der Liebherr BAT 450 Bohrantrieb mit einem Einsatzgewicht von ca. 9 Tonnen. Der Bohrantrieb wird verwendet um ein Stahlrohr vollverdrängend in den Boden zu bohren. Das Rohr wird dann mit Beton abgefüllt und wieder aus den Boden gebohrt.

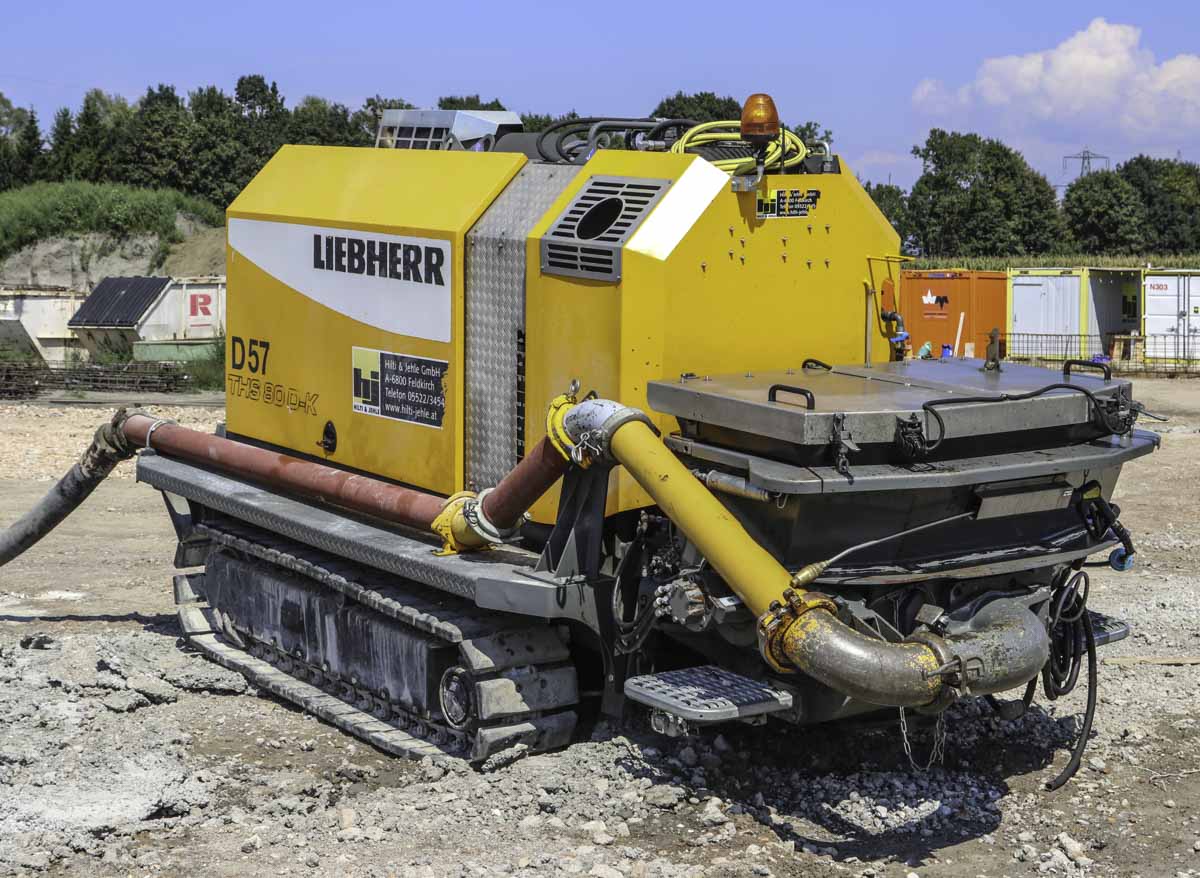

Um den Pfahl mit Beton zu füllen wird diese Liebherr THS 80 D-K Betonpumpe auf Raupen eingesetzt.
