Delmag RH 34 - Grundbau Bohrtechnik Spezialtiefbau

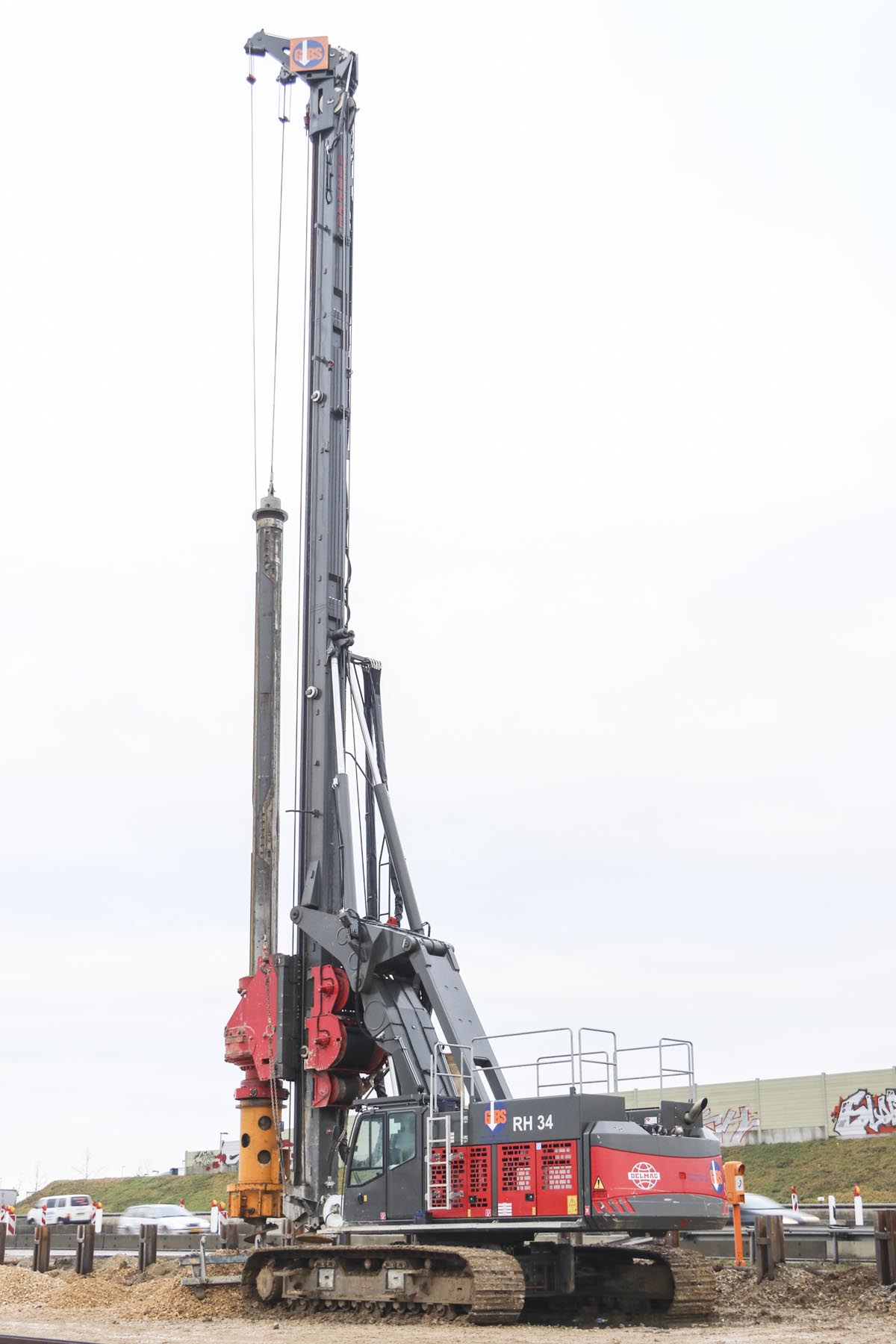

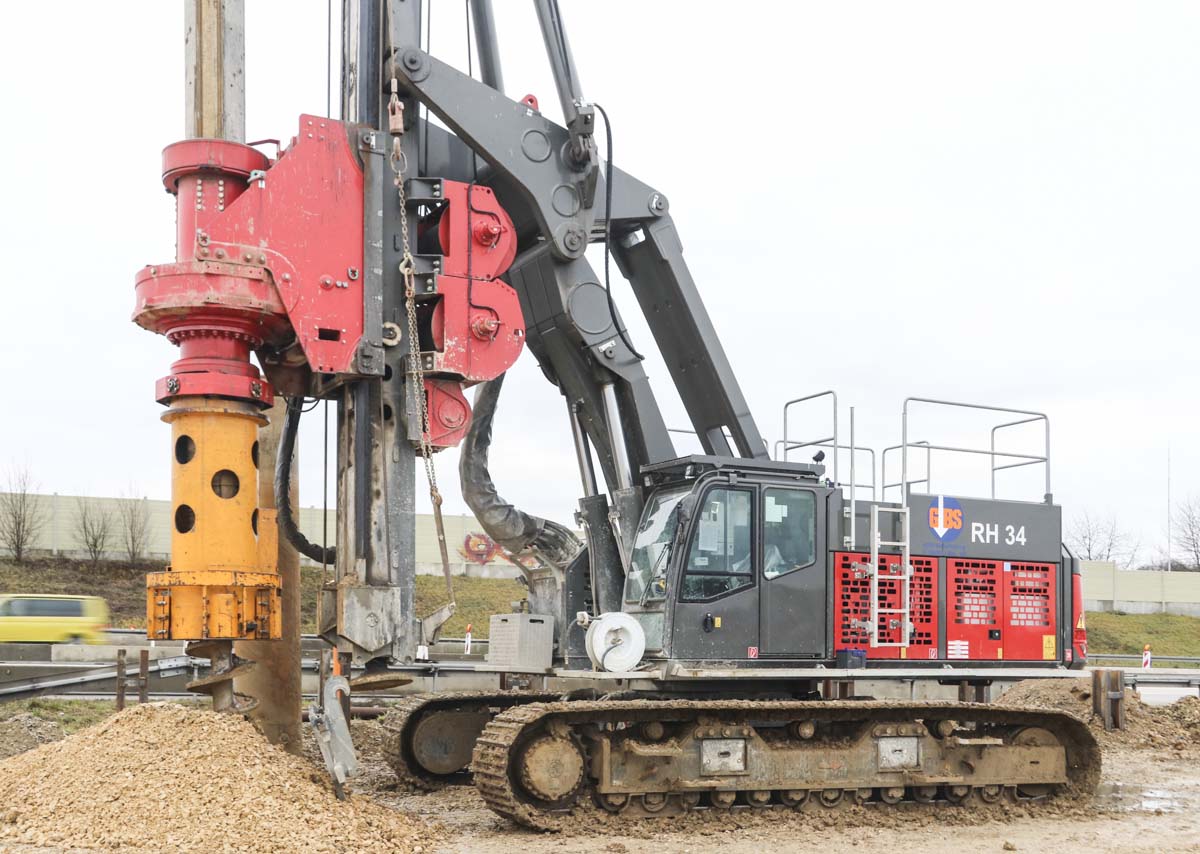

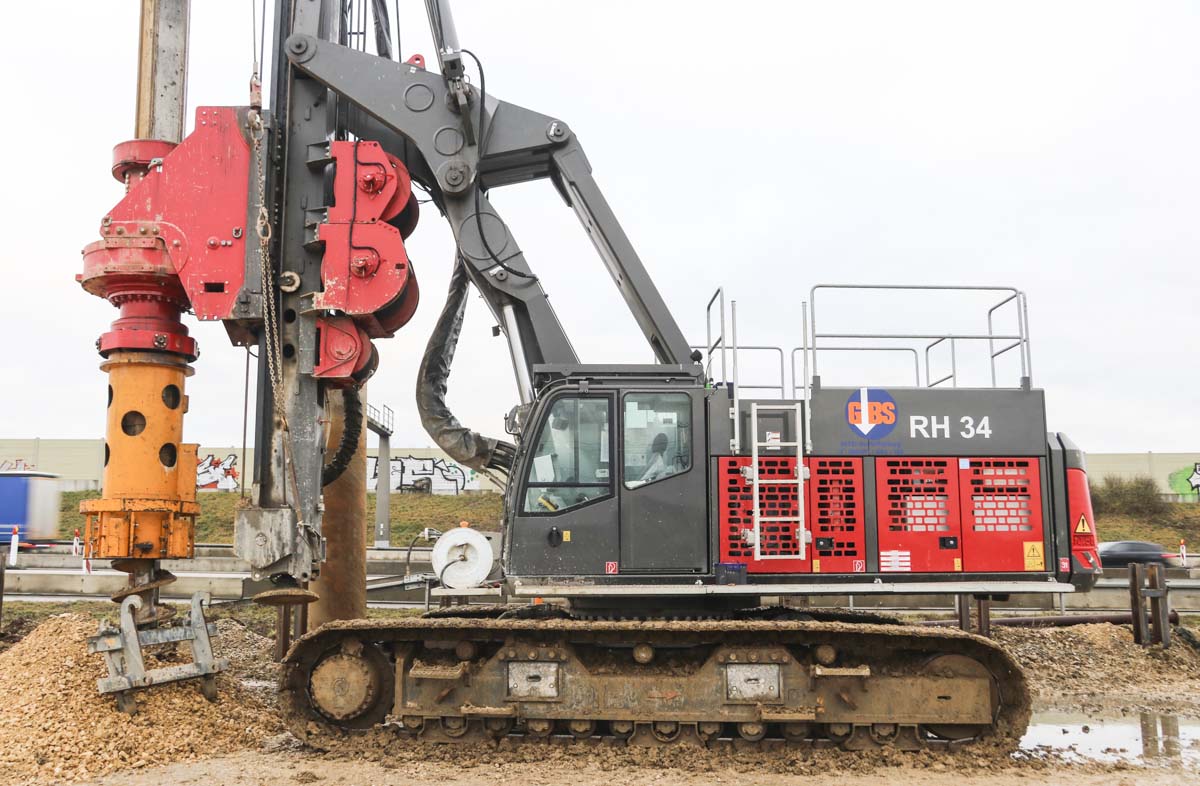

Dieser schöne Delmag RH 34 von Grundbau Bohrtechnik Spezialtiefbau (kurz: GBS) aus Aschaffenburg (DE) wurde auf einer Baustelle entlang der Autobahn 8 bei Denkendorf (DE) zum Bohren von Pfählen eingesetzt. Das Drehbohrgerät hat ein Dienstgewicht von ca. 104 Tonnen und der Mäkler hat eine maximale Höhe von 26,5 Metern.

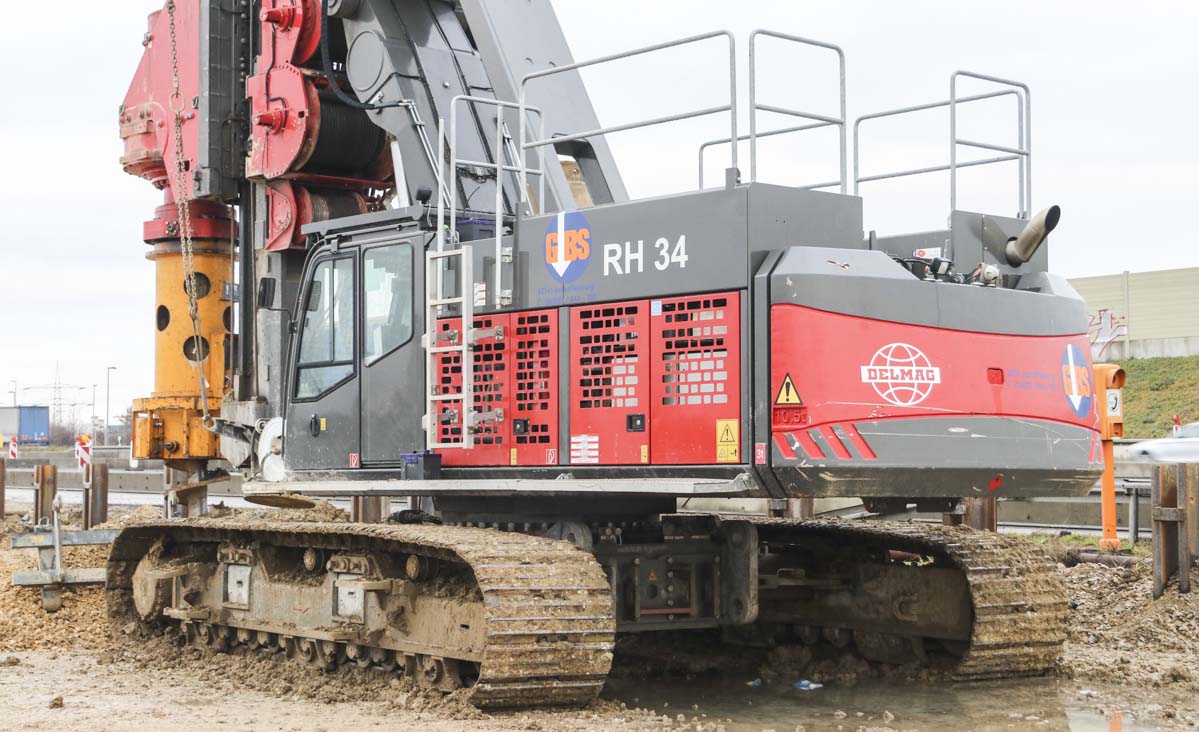

Der Unterwagen hat eine Länge von 6,09 Metern und ist 4,8 Meter breit. Die Raupenträgern sind 0,9 Meter breit. Für den Transport über die Straße kann die Breite bis 3,5 Metern reduziert werden. Das Gerät hat ein Transportgewicht von ca. 75,6 Tonnen.
Das Grundgerät wird T102D benannt und wird von einem Scania DC13, einem 12,7-Liter Dieselmotor mit einer Leistung von 405 kW (550 PS) angetrieben. Der Motor treibt insgesamt vier Hydraulikpumpen an.

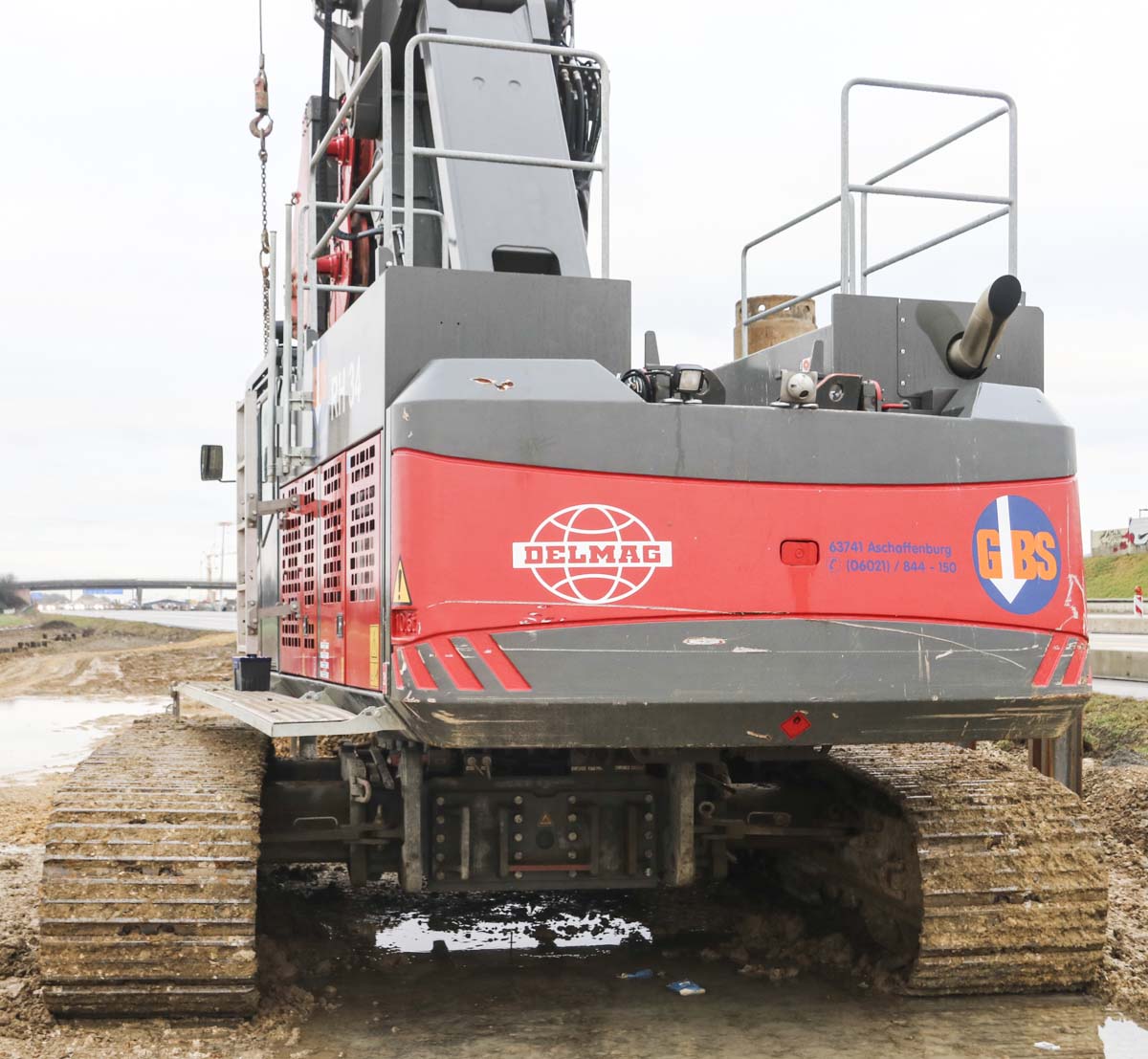

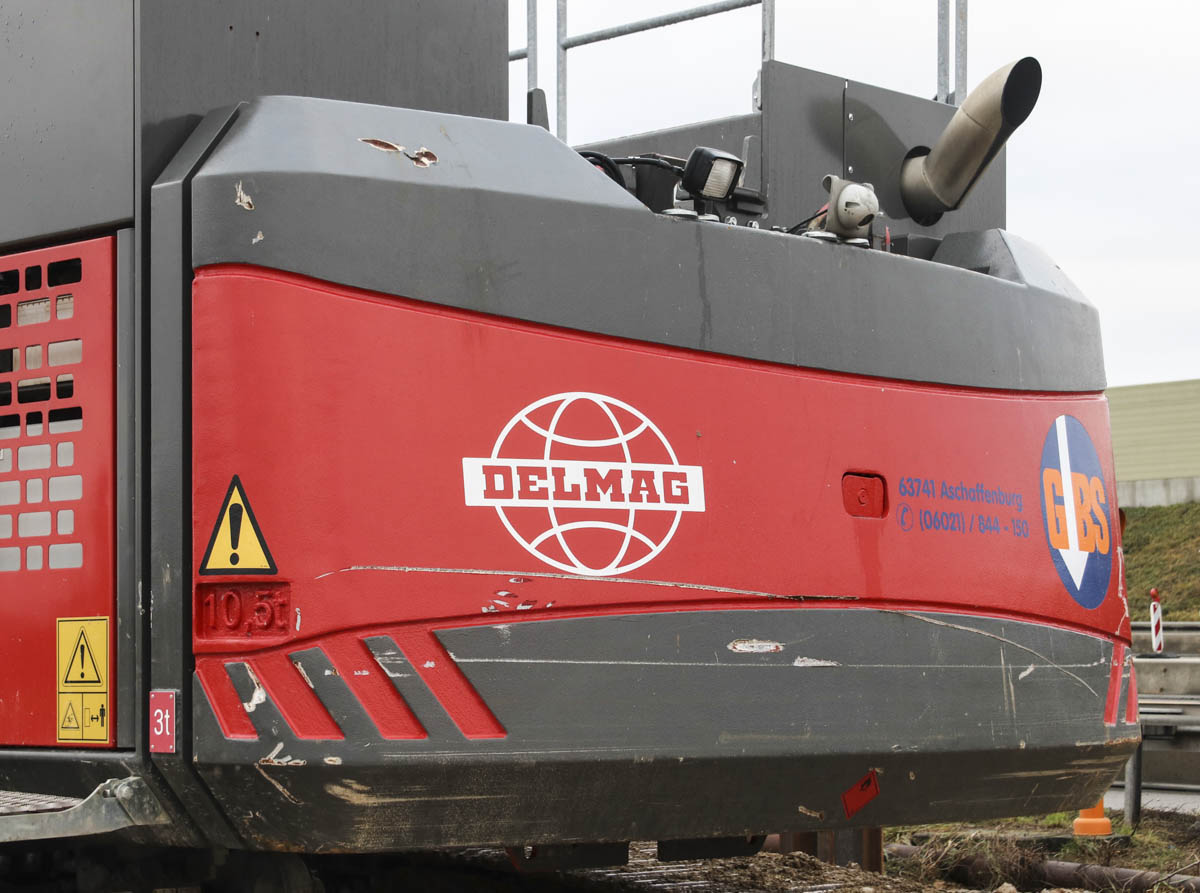

Das Drehbohrgerät hat ein zwei-teiliger Ballast mit ein Gesamtgewicht von 13,5 Tonnen und ein Drehkreis von 4,3 Metern.

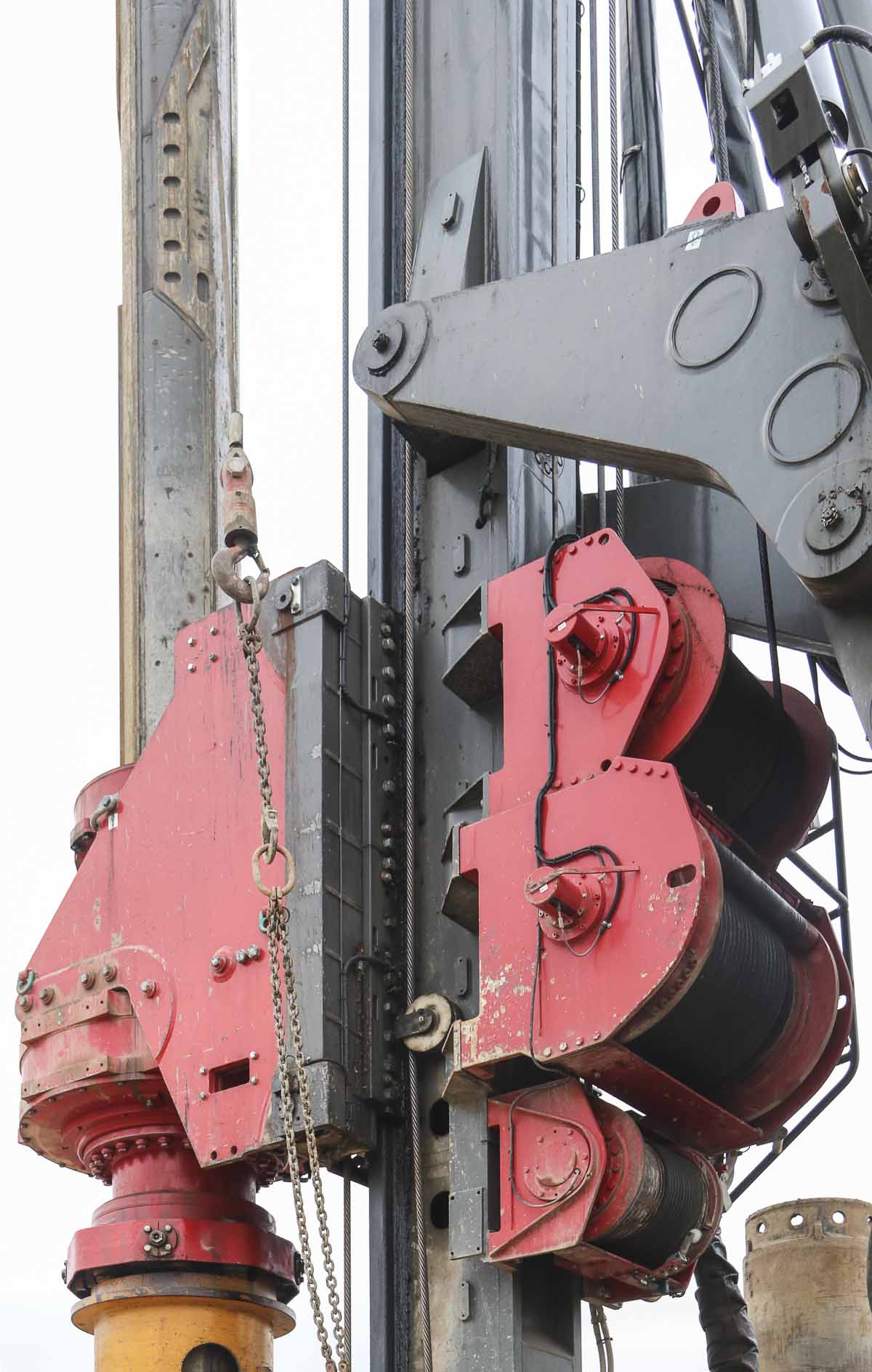

Im Mäkler hängt der BT 340D Kellybohrantrieb mit einem Gewicht von 7,95 Tonnen und ein Drehmoment von 340 kNm. Am Mäklerfuß sind drei Winden montiert, zwei um den Bohrantrieb vertikal über den Mäkler zu bewegen und eine Hilfswinde.
Dieses Drehbohrgerät kann für verschiedene Anwendungen, wie Bohren und Rammen, eingesetzt werden. Für eine lange Zeit war dies das größte Gerät von Delmag hergestellt, nun ist das der Delmag RH 40.
