Sennebogen 683 R - Kibag

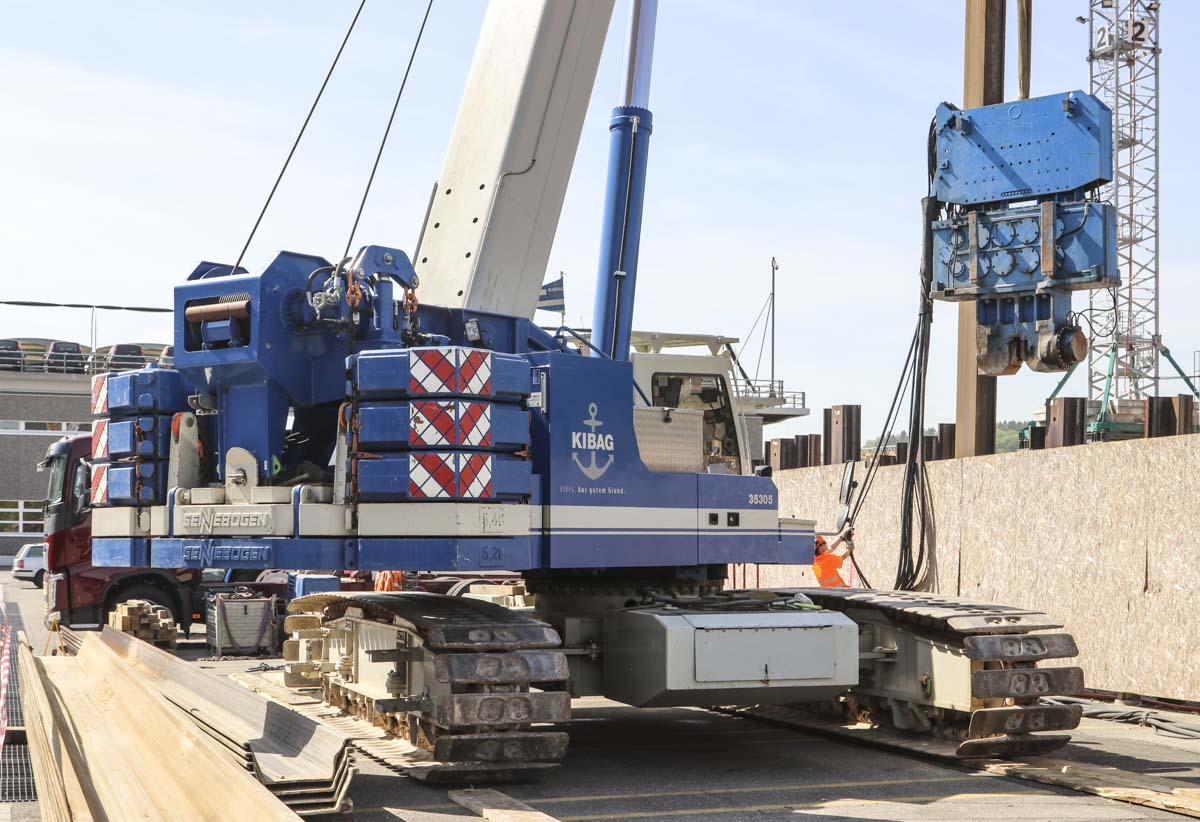

Dieser schöne Sennebogen 683 R von Kibag aus Bäch (CH) stand auf einer großen Baustelle in Dagmersellen (CH) um Spundwände aus den Boden zu ziehen. Es ist ein 80-Tonnen Kran mit Teleskopausleger auf Raupenfahrwerk montiert.

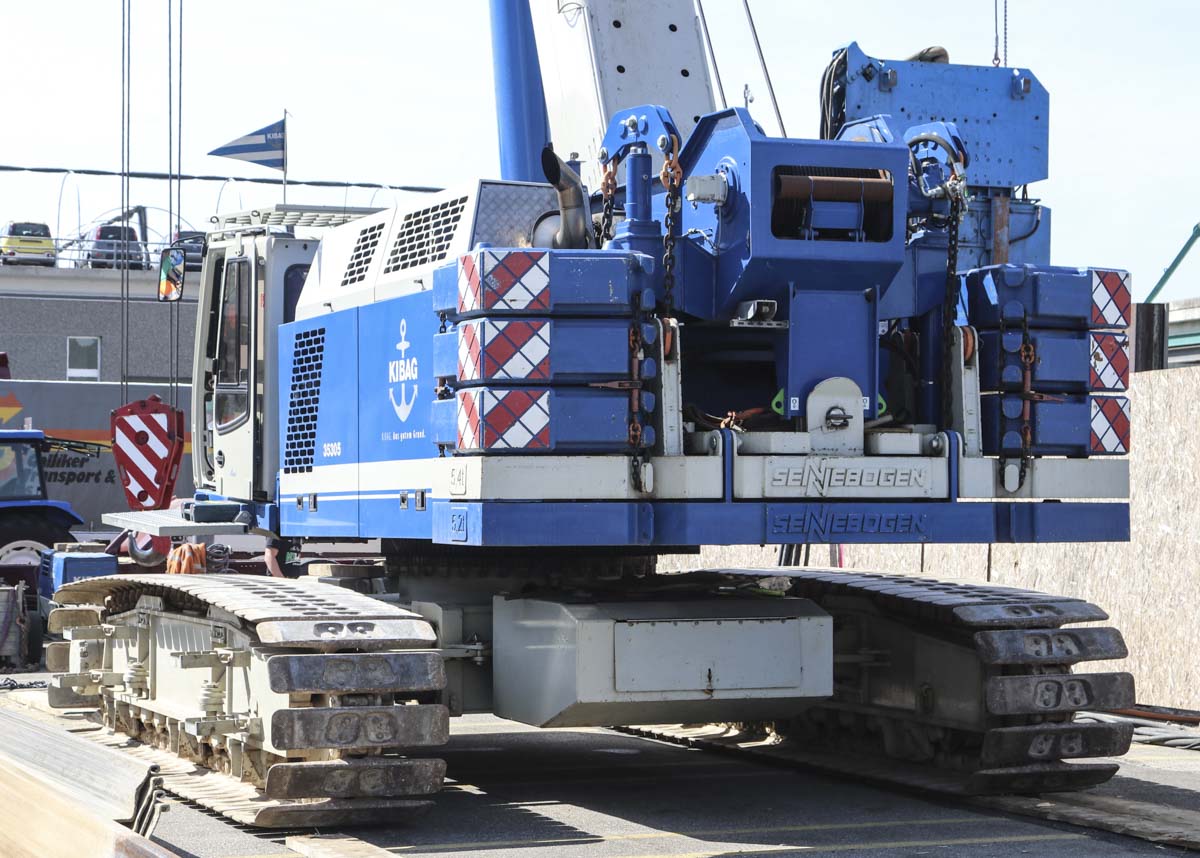

Der Unterwagen ist 6,44 Meter lang und 4,54 Meter breit. Für den Transport über die Straße kann die Breite für den wirtschaftlichen Transport auf 3 Meter reduziert werden.

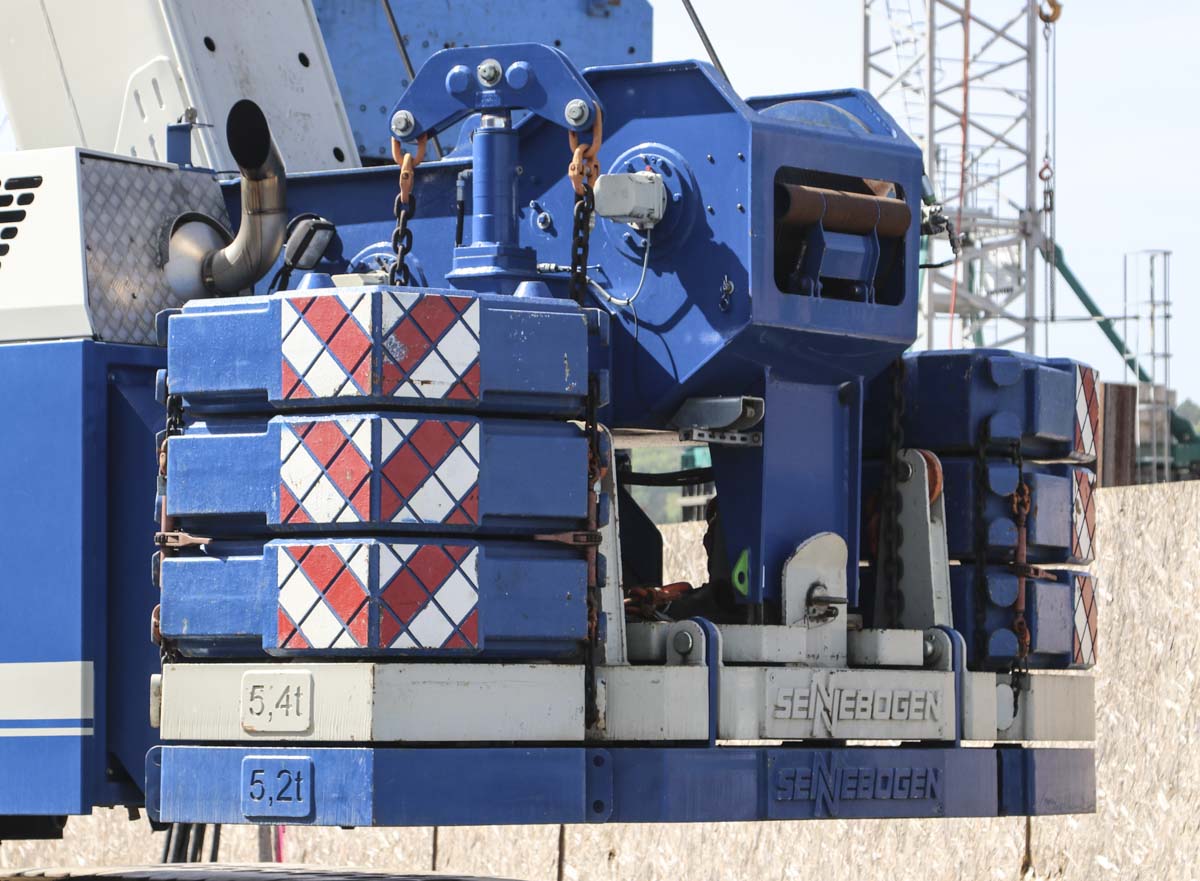

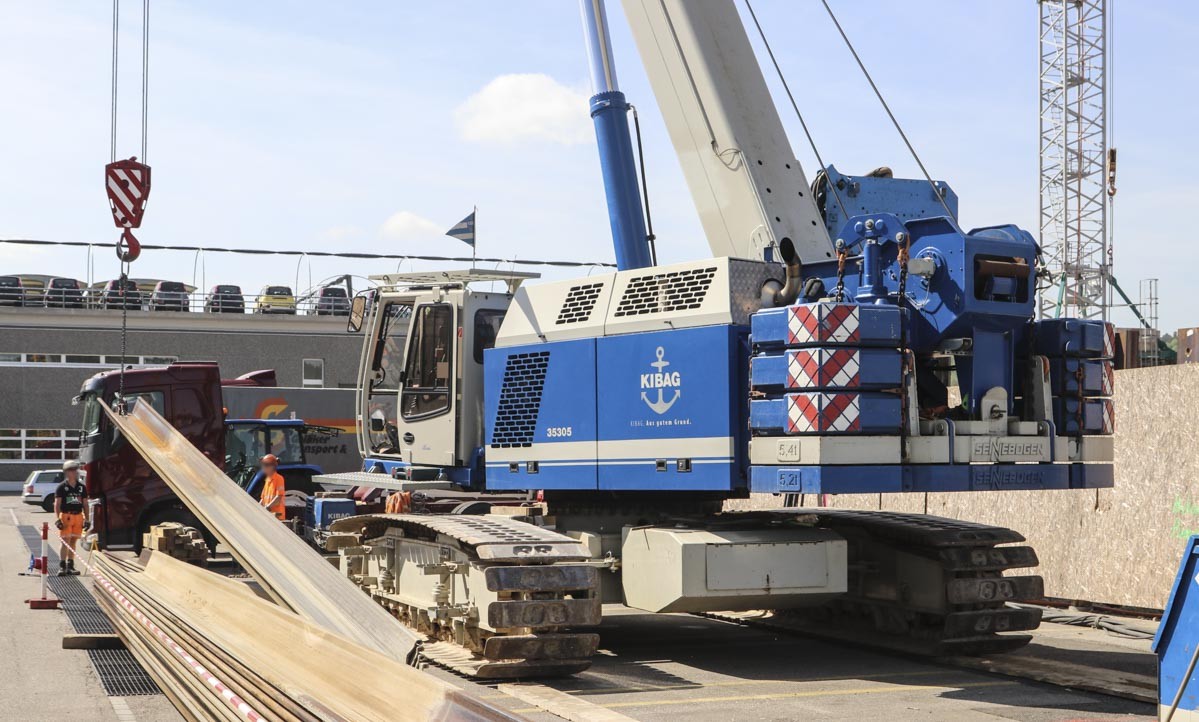

Hier war der Kran mit 19,6 Tonnen Ballast aufgebaut, das besteht aus zwei breiten Platten von 5,2 und 5,4 Tonnen und sechs kleinen Blöcken von jeweils 1,5 Tonnen. Der gesammte Ballast wiegt 25,6 Tonnen. Der Ballast hat einen Drehkreis von 4,45 Metern. Mit den zwei Hydraulikzylinder kann der Ballast vom Boden angehoben werden zur Montage am Oberwagen.
Der Kran wird von einem Deutz TCD 2013 L06 2V, einem 6-Zylinder-Dieselmotor mit einer Leistung von 186 kW (253 PS), angetrieben. Der Motor treibt zwei Hydraulikpumpen an mit denen die Kranbewegungen ausgeführt werden.

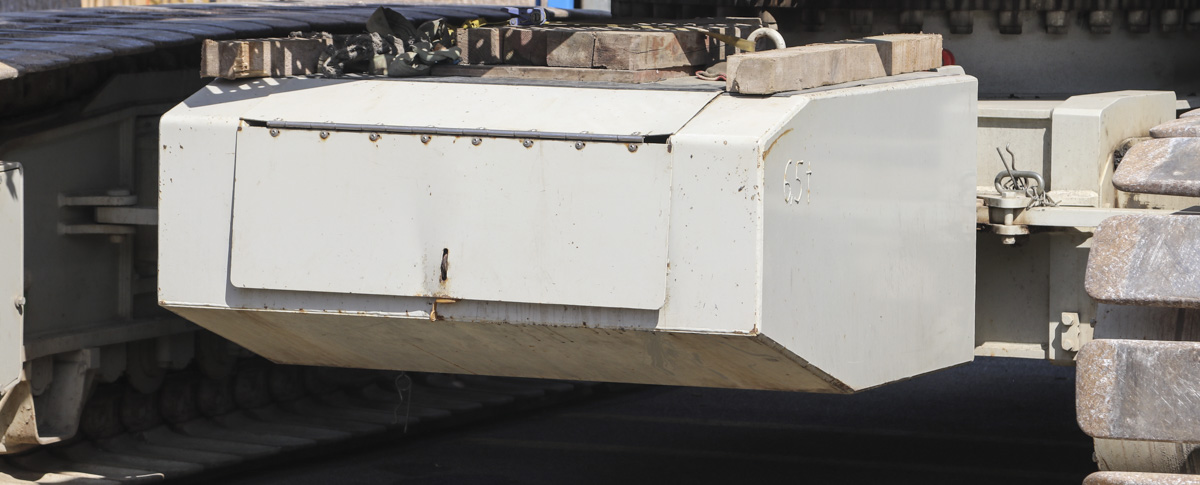

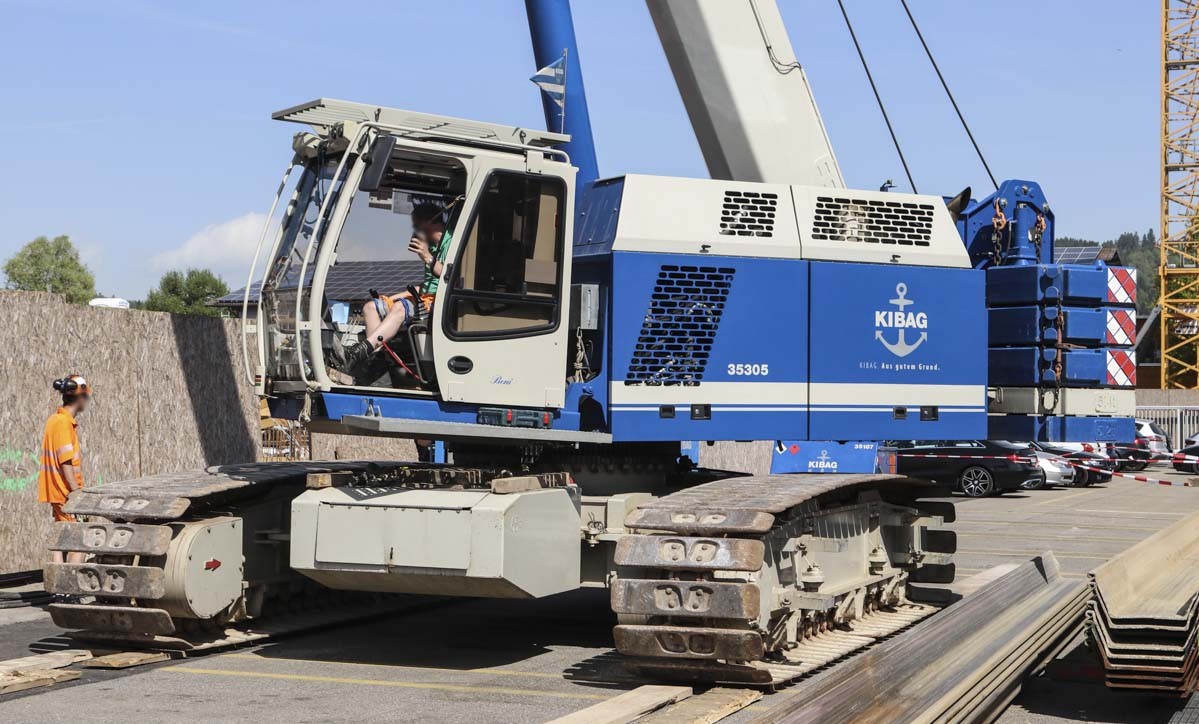

Zwischen den Raupenträgern sind auf beiden Seiten 6,5 Tonnen Zentralballast, ingesamt 13 Tonnen, montiert.

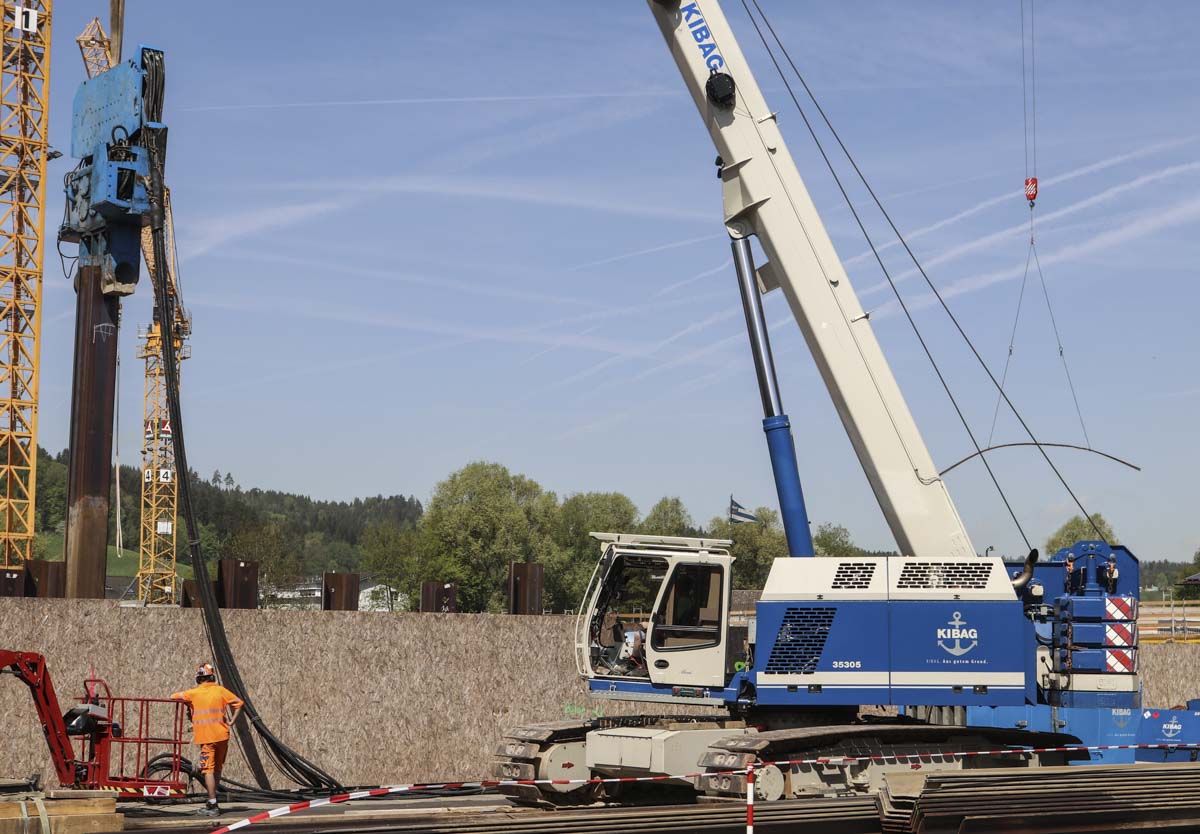

Der Kran war hier mit einem großen PTC Rüttler im Einsatz. Der Rüttler wird von einer externen Aggregat angetrieben.

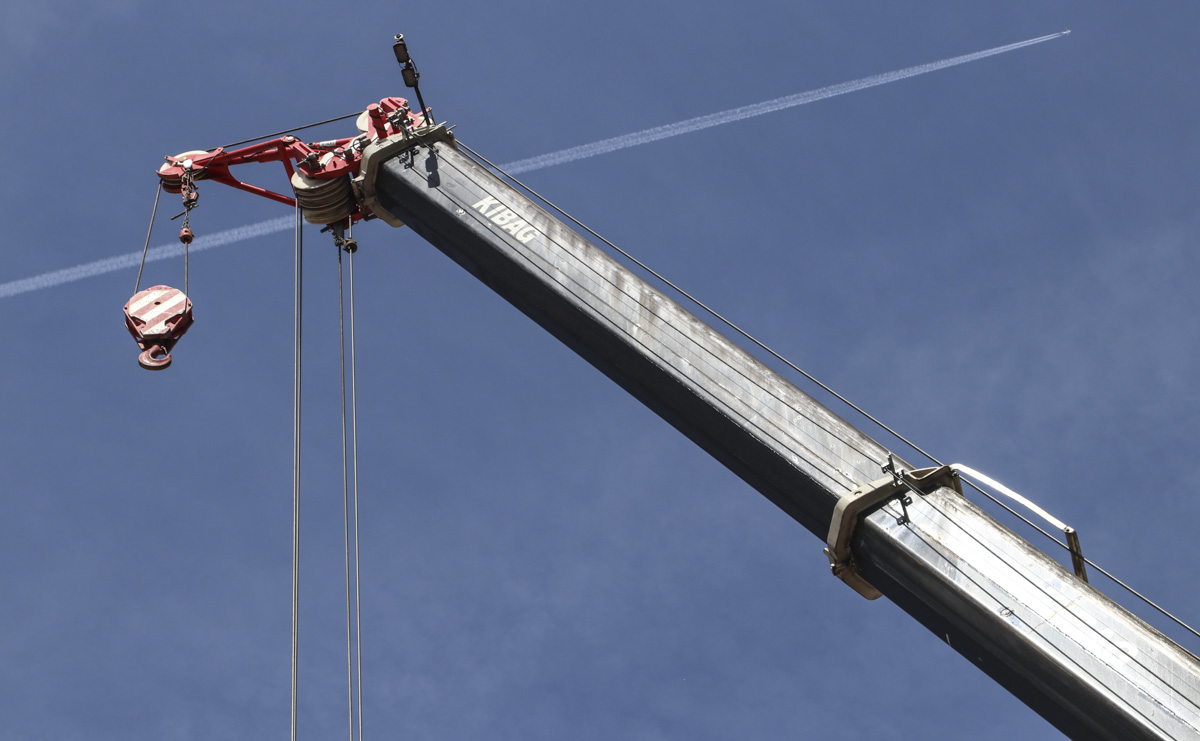

Der 5-teilige Hauptausleger hat eine Basislänge von 10,8 Metern und fahrt vier Mal bis einer Länge von 42 Metern aus. Am Ausleger-Kopf ist eine kurze 14,4-Tonnen Spitze montiert für den zweiten Haken.

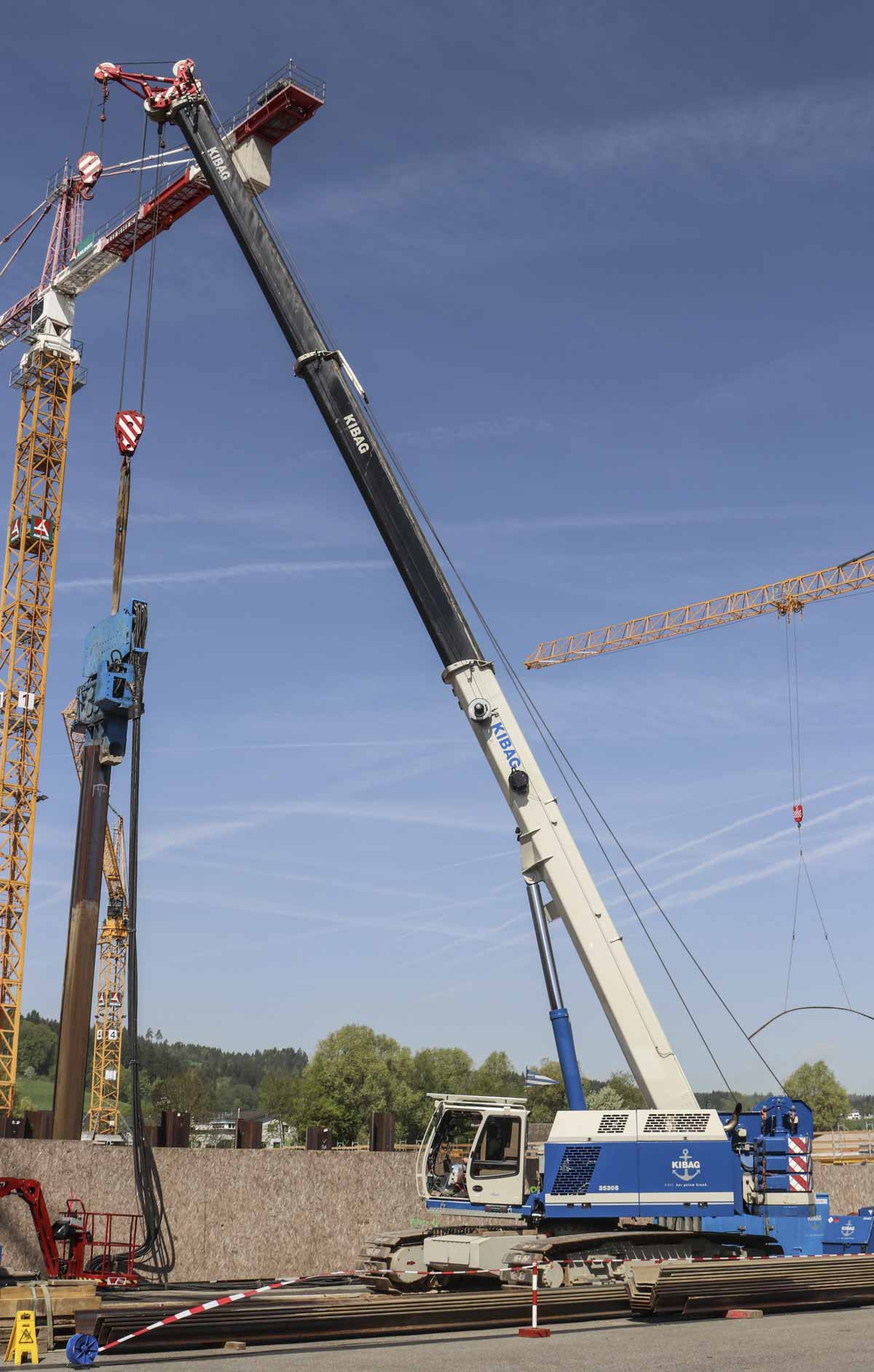

Der Hauptausleger ist hier 26,4 Meter ausgefahren. In dieser Konfiguration kann der Kran maximal 26 Tonnen bis 5 Meter Ausladung oder 3,1 Tonnen bis 24 Meter Ausladung heben.
A sehr schöner Kran in den Kibag-Farben!
