Liebherr LTM 1500-8.1
Sante

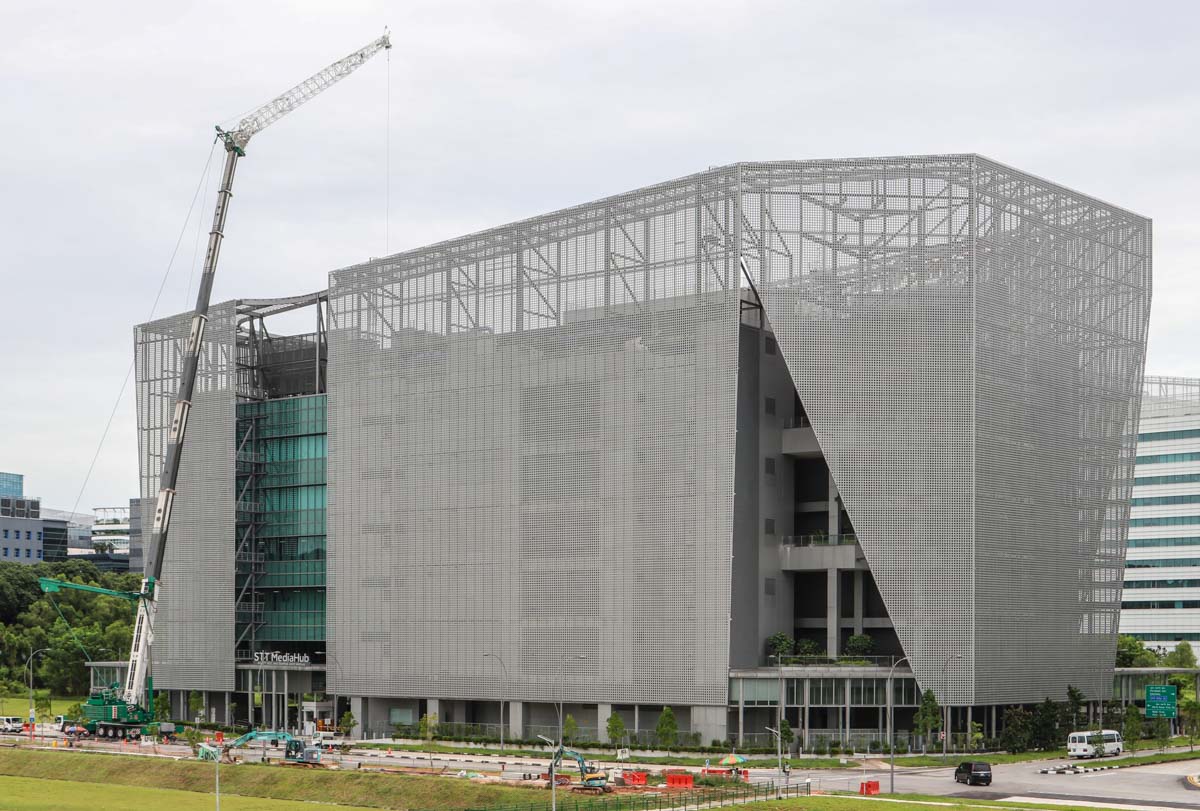

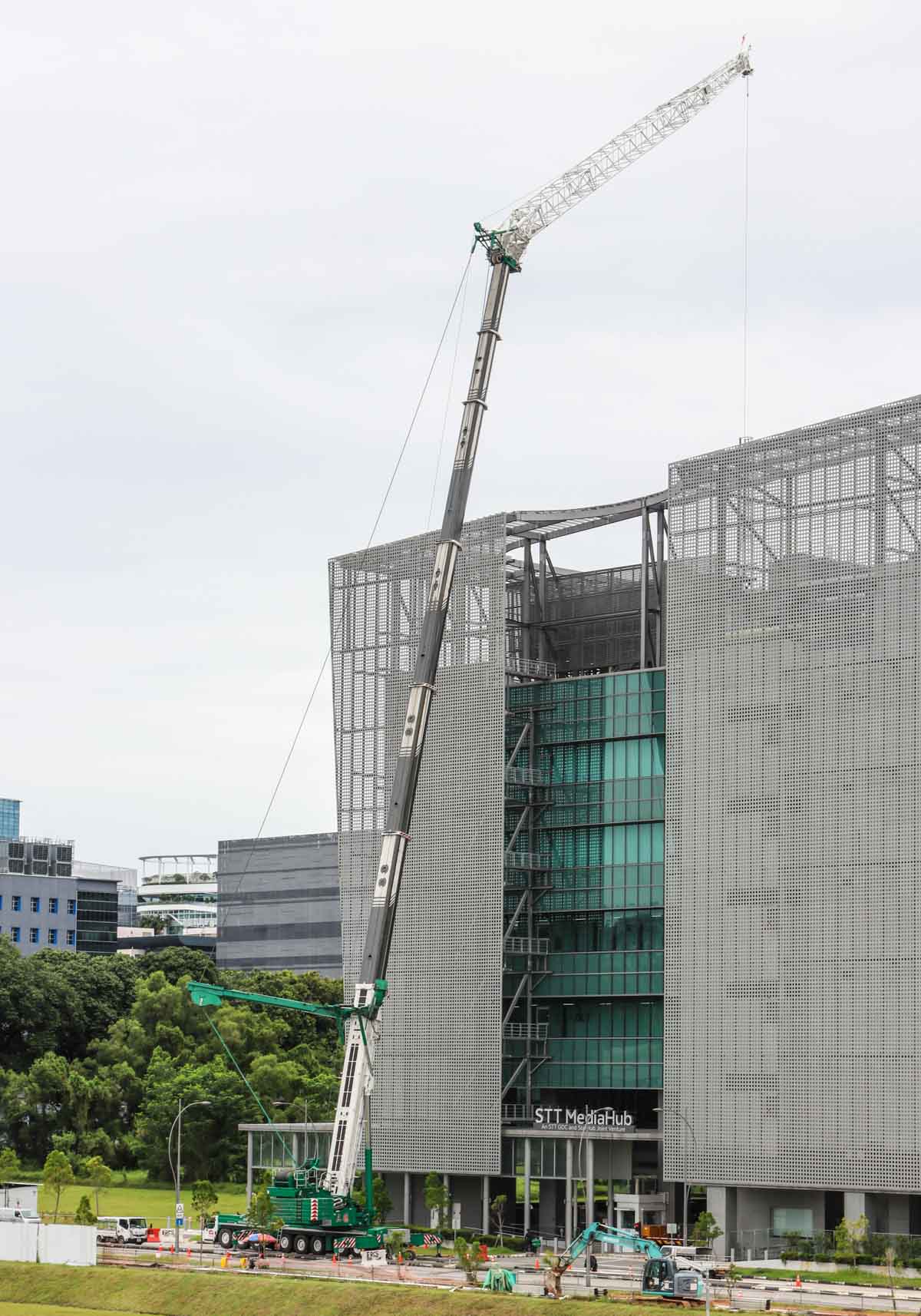

Für die Erweiterung eines Rechenzentrums mussten eine große Anzahl Baumaterialien auf das Dach gebracht werden. Um diese Arbeit auszuführen, wurde der Liebherr LTM 1500-8.1 von Sante aus Singapur (SG) mit Hilfsausleger eingesetzt.
Diese Konfiguration heißt bei Liebherr TY3ENZF; an dem langen abgespannten Hauptausleger ist ein hydraulisch wippbarer Hilfsausleger montiert. Der Hauptausleger ist hier 68,1 Meter lang.
In dieser Konfiguration hat der Hilfsausleger eine Basislänge von 6 Metern und eine maximale Länge von 56 Metern. Hier ist der Hilfsausleger 35 Meter lang und kann hydraulisch gegenüber dem Hauptausleger in einem Bereich zwischen 0 und 40 Grad frei bewegt werden.

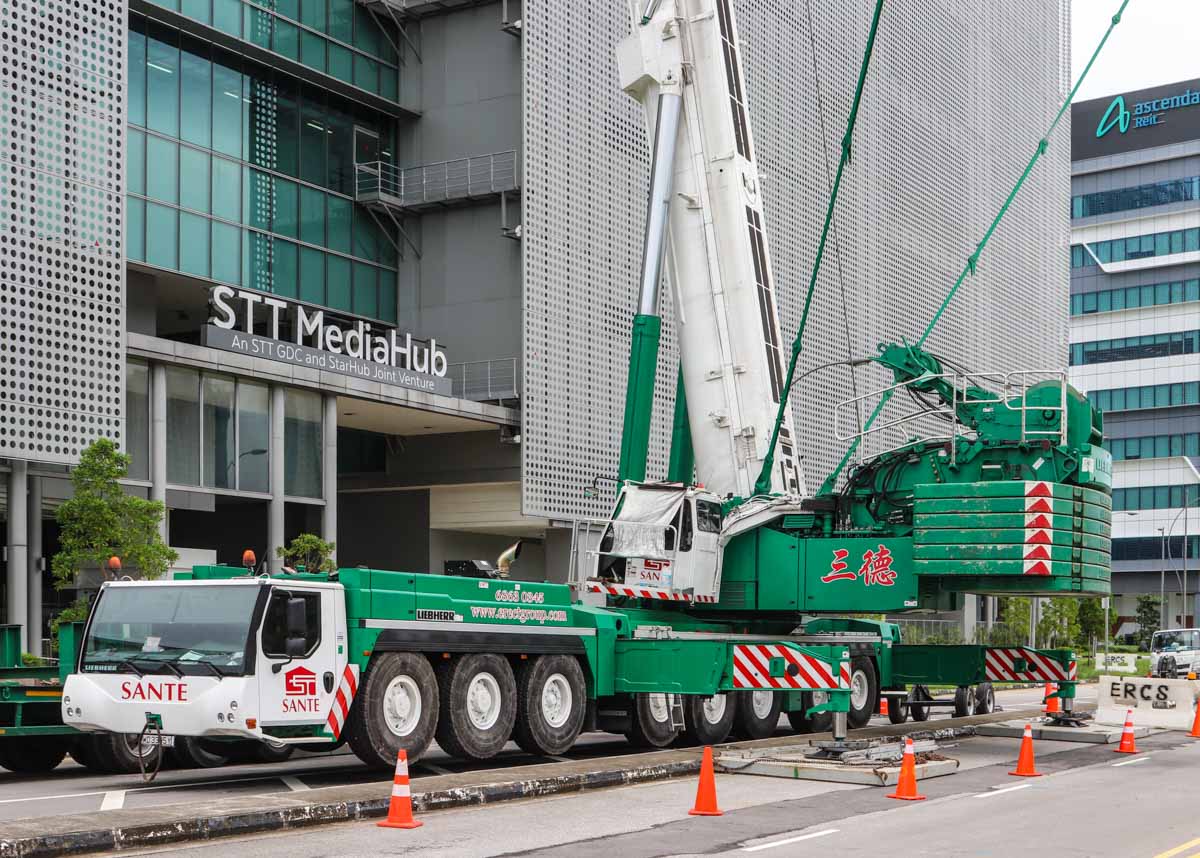

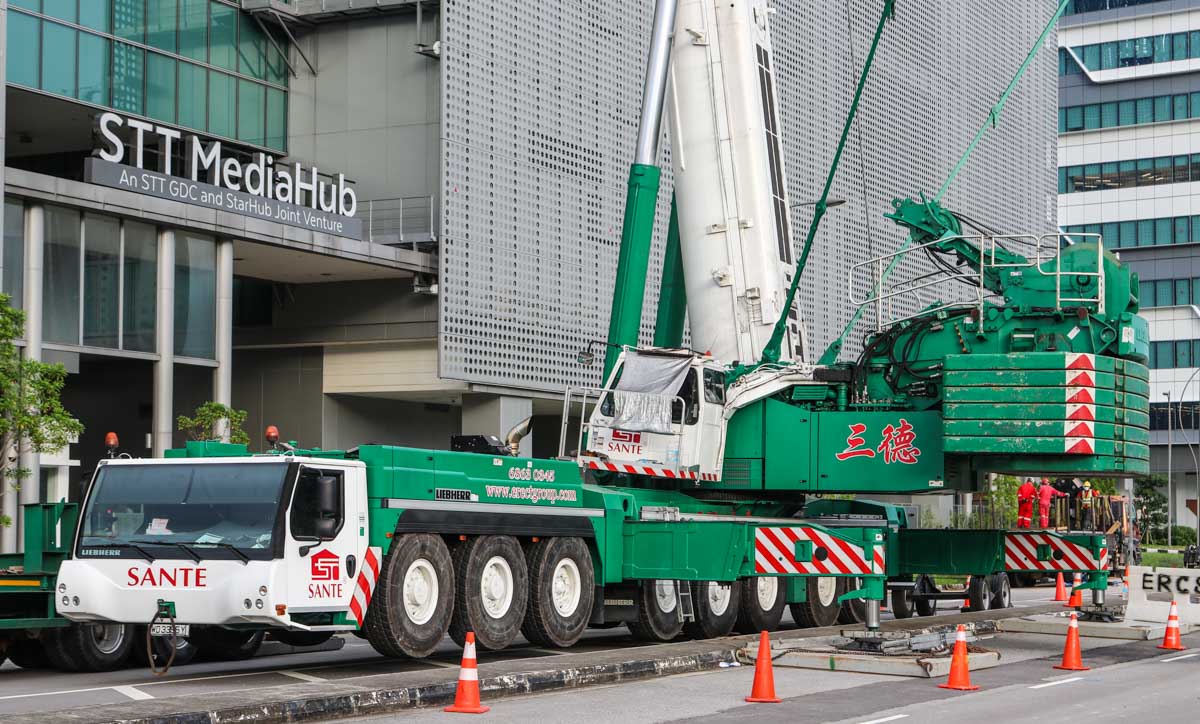

Der Kran war auf einer abgesperrten Straße aufgebaut.

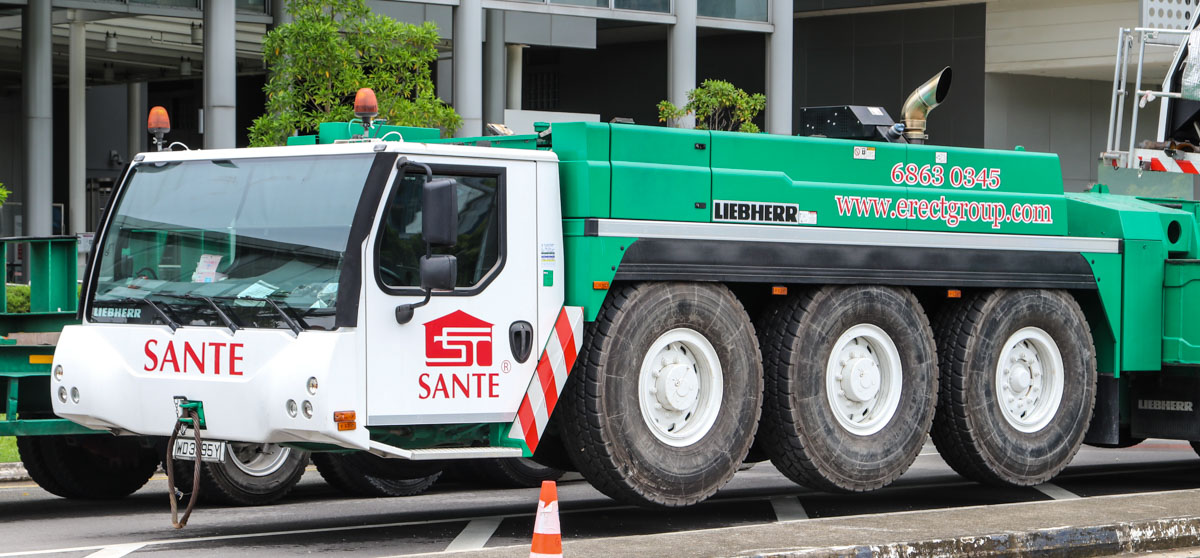

Der Unterwagen wird von einem Liebherr-8-Zylinder-Dieselmotor mit einer Leistung von 505 kW (686 PS) angetrieben. Die Achsen 1, 2, 4 und 5 werden angetrieben, die Achsen 1 bis 4, 7 und 8 sind lenkbar.

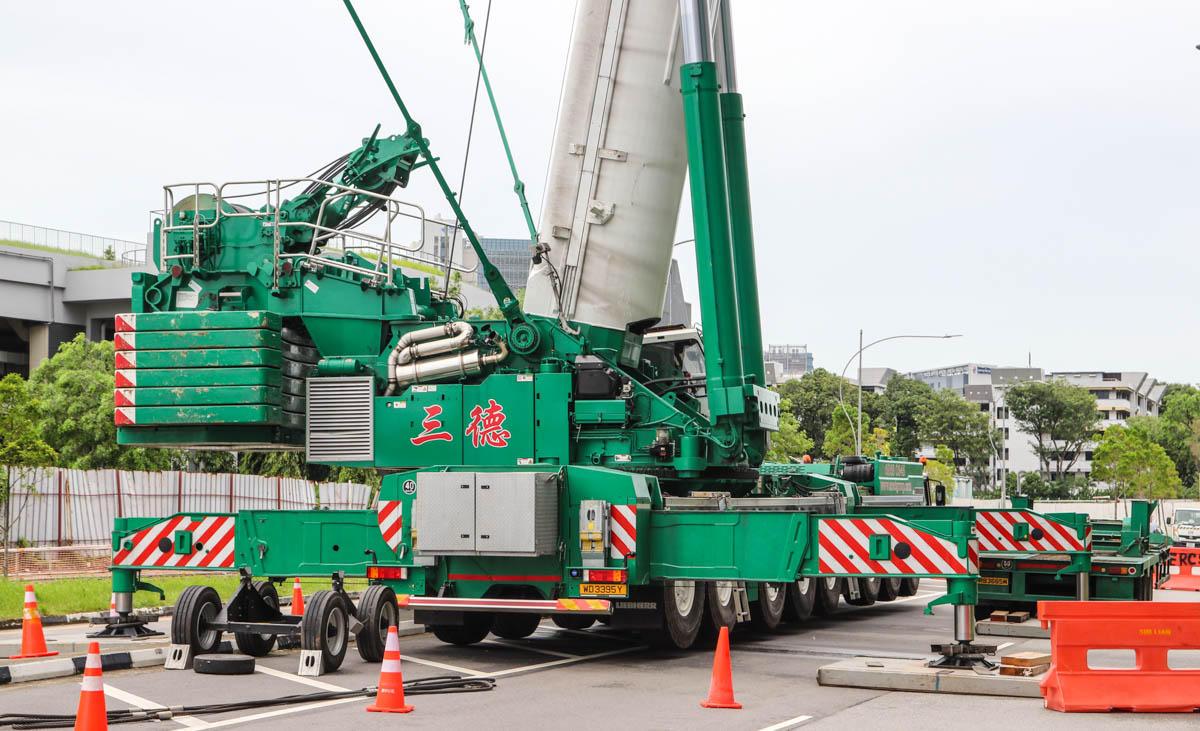

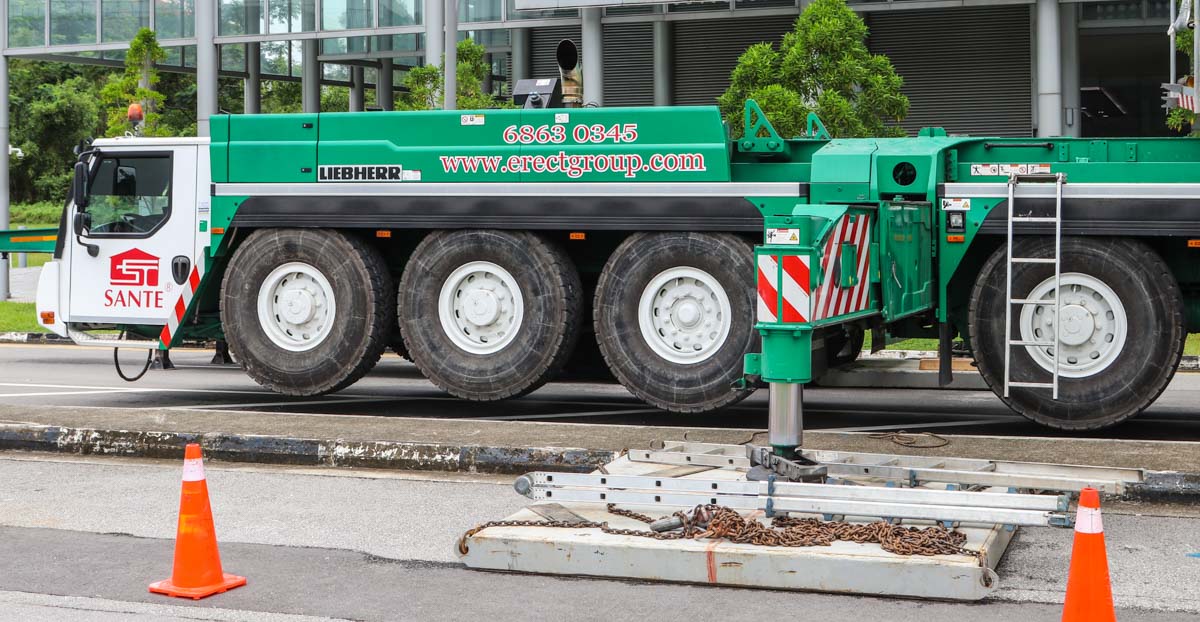

Die Abstützbasis des Krans misst 10 x 9,6 Meter, die halbe Basis misst 10 x 6,25 Meter.

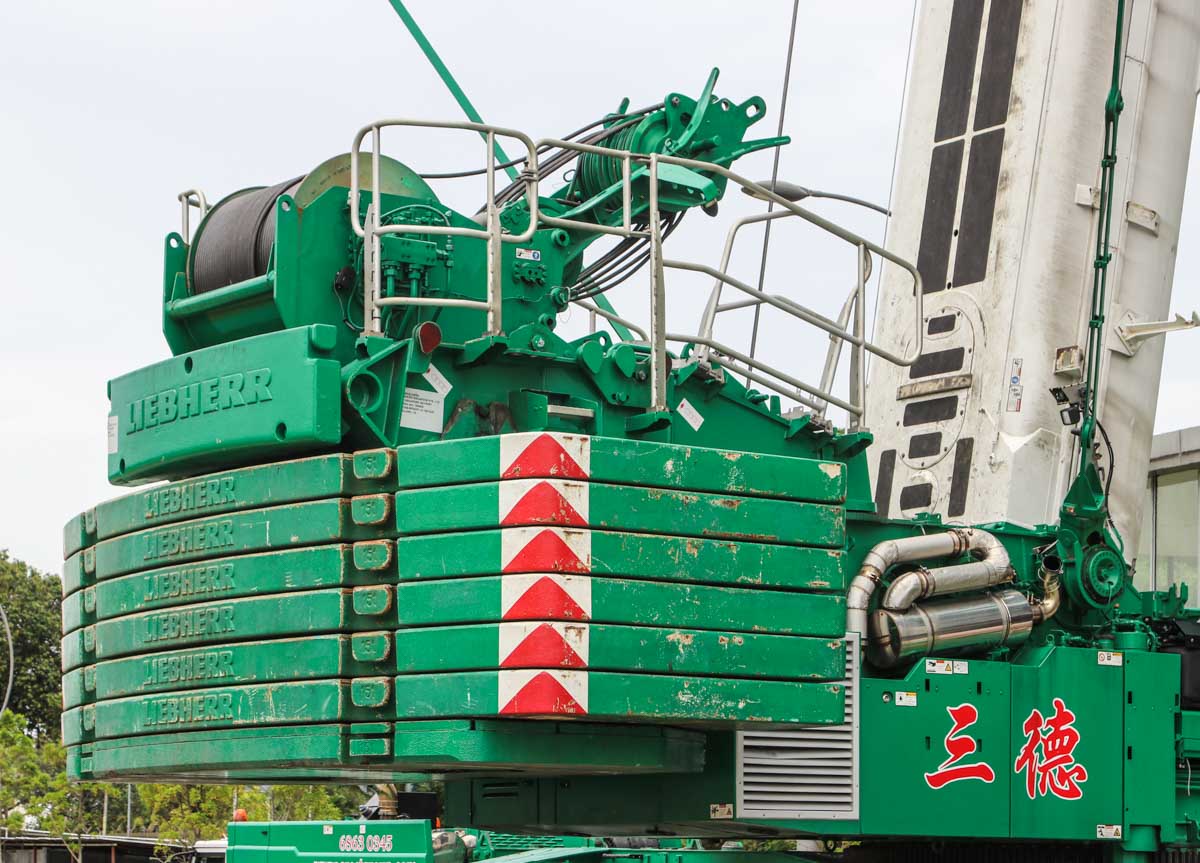

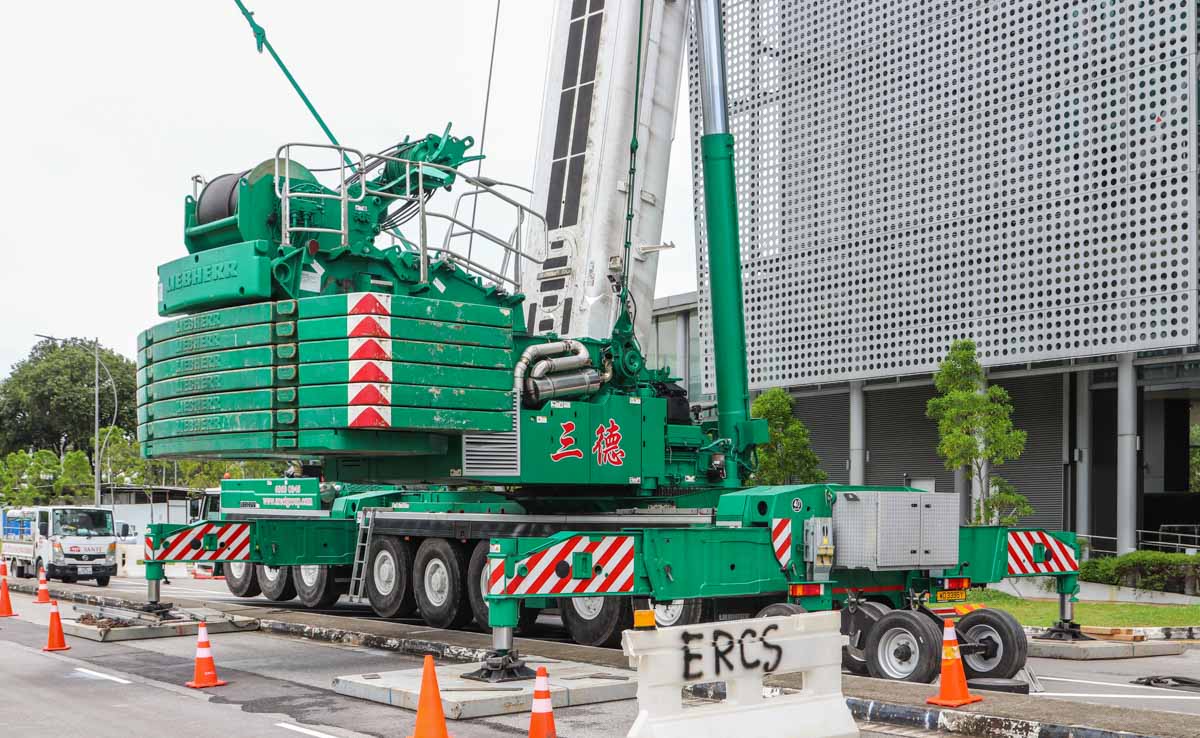

Hier war der Kran mit 105 Tonnen Ballast aufgebaut; dieser besteht aus einer Basisplatte von 15 Tonnen und sechs identischen Ballastplatten von jeweils 15 Tonnen. Der Ballast kann mit weiteren vier Blöcken von jeweils 15 Tonnen auf 165 Tonnen erhöht werden. Der Ballast hat einen Drehkreis von 6,6 Metern. Der Koppelrahmen mit der Winde für den wippbaren Hilfsausleger wiegt etwa 21,5 Tonnen, wird aber normalerweise nicht als Ballastgewicht mitgerechnet.

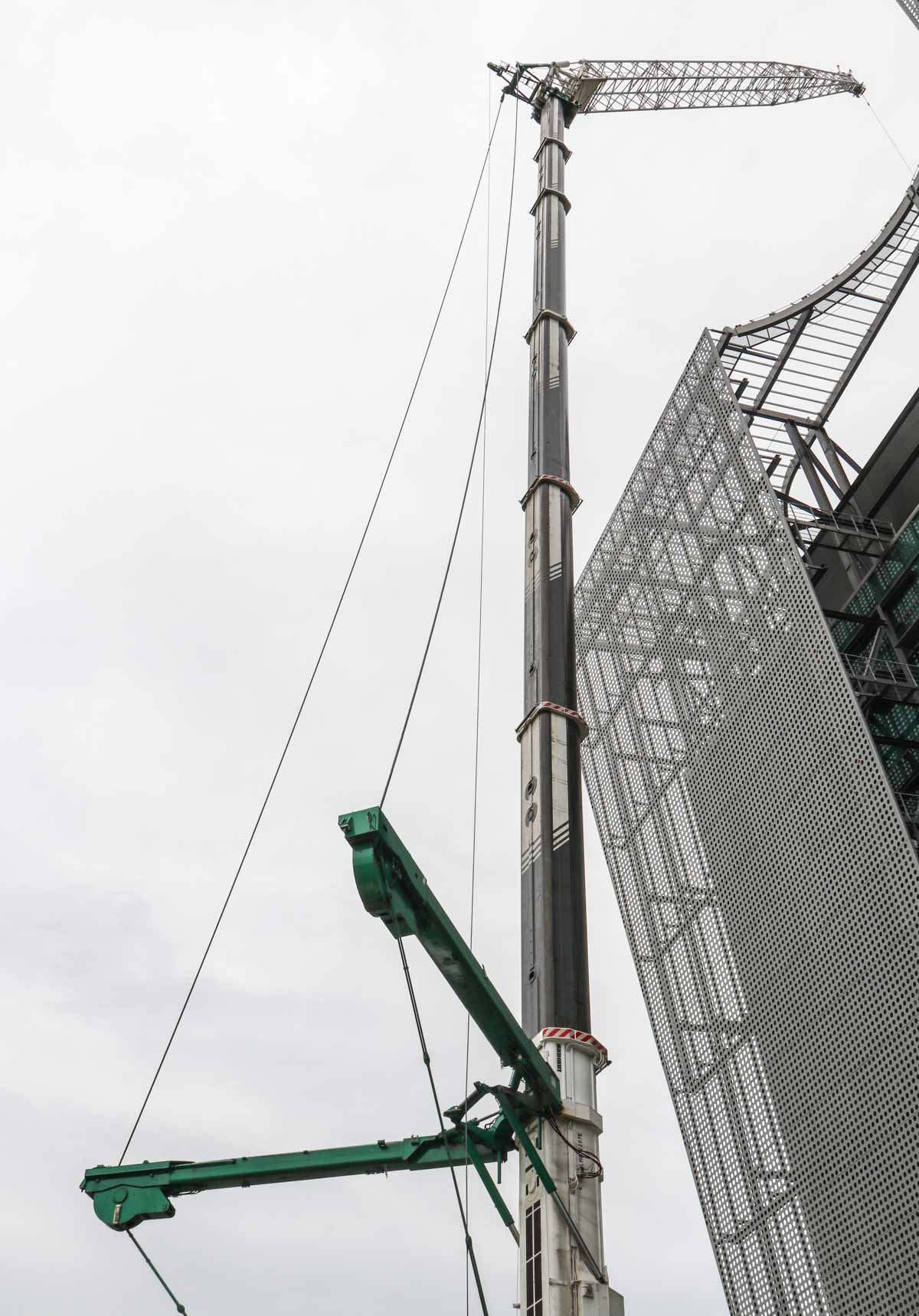

Der sieben-teilige Hauptausleger hat eine Basislänge von 16,1 Metern und schiebt sechsmal bis auf eine maximale Länge von 84 Metern aus. Hier war der Hauptausleger auf eine Länge von 68,1 Metern ausgeschoben; der Hilfsausleger kann maximal 56 Meter lang sein. In dieser Konfiguration könnte der Hauptausleger auch bis auf maximal 78,6 Meter ausgeschoben werden; der Hilfsausleger wäre dann noch maximal 42 Meter lang.

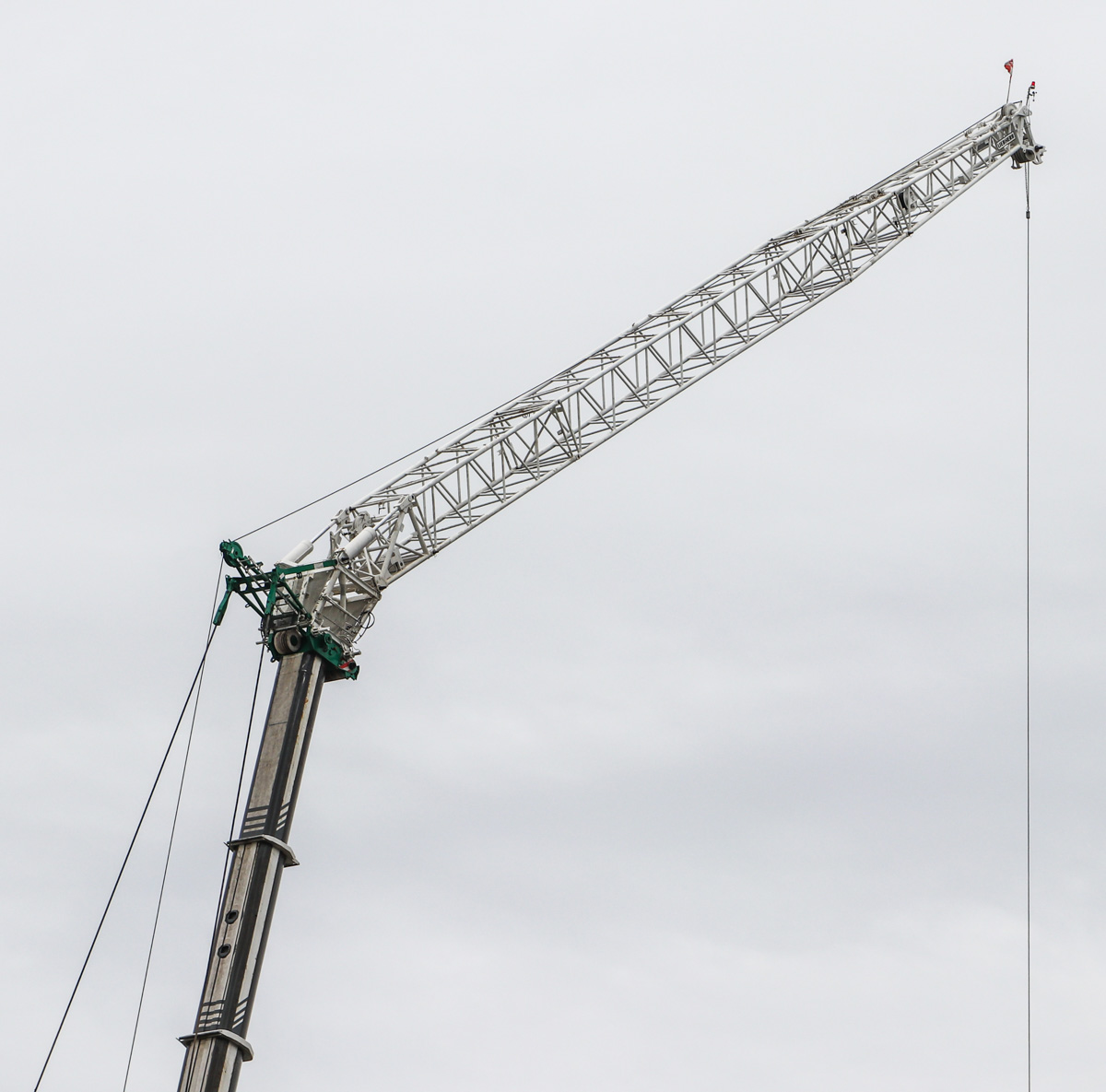

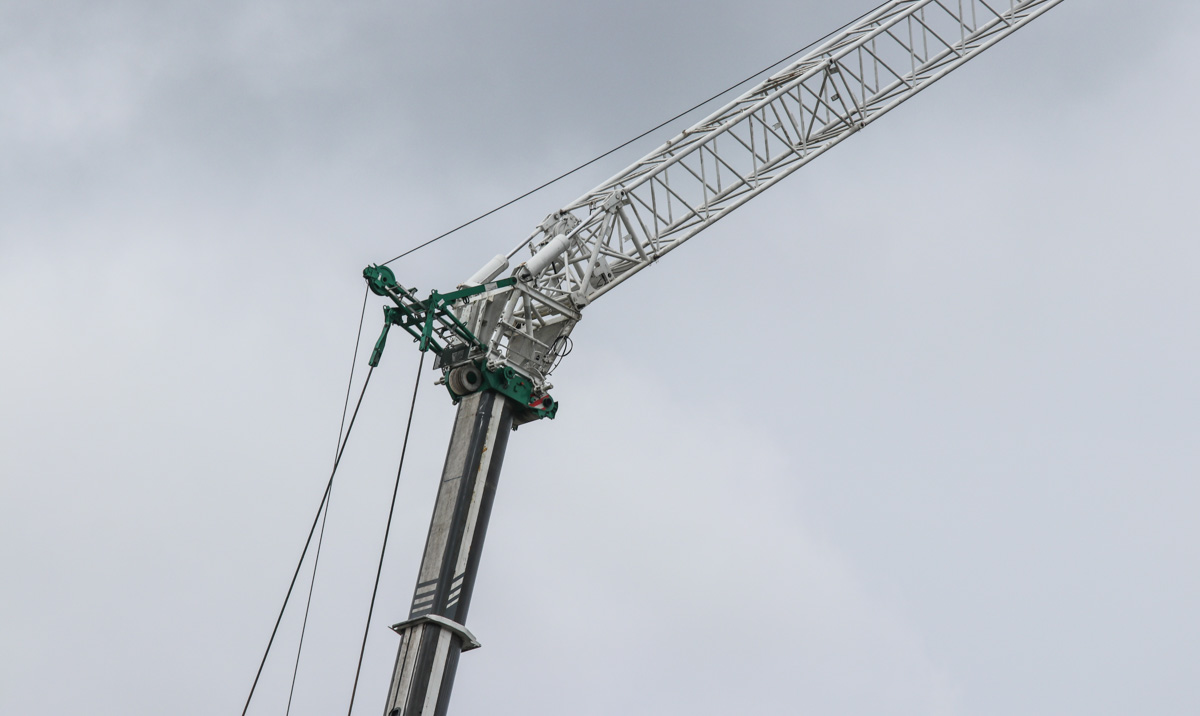

Für das Verstellen des Hilfsauslegers werden zwei Hydraulikzylinder verwendet. Diese werden über Hydraulikleitungen von einer Kabeltrommel auf der Basissektion aus angesteuert.

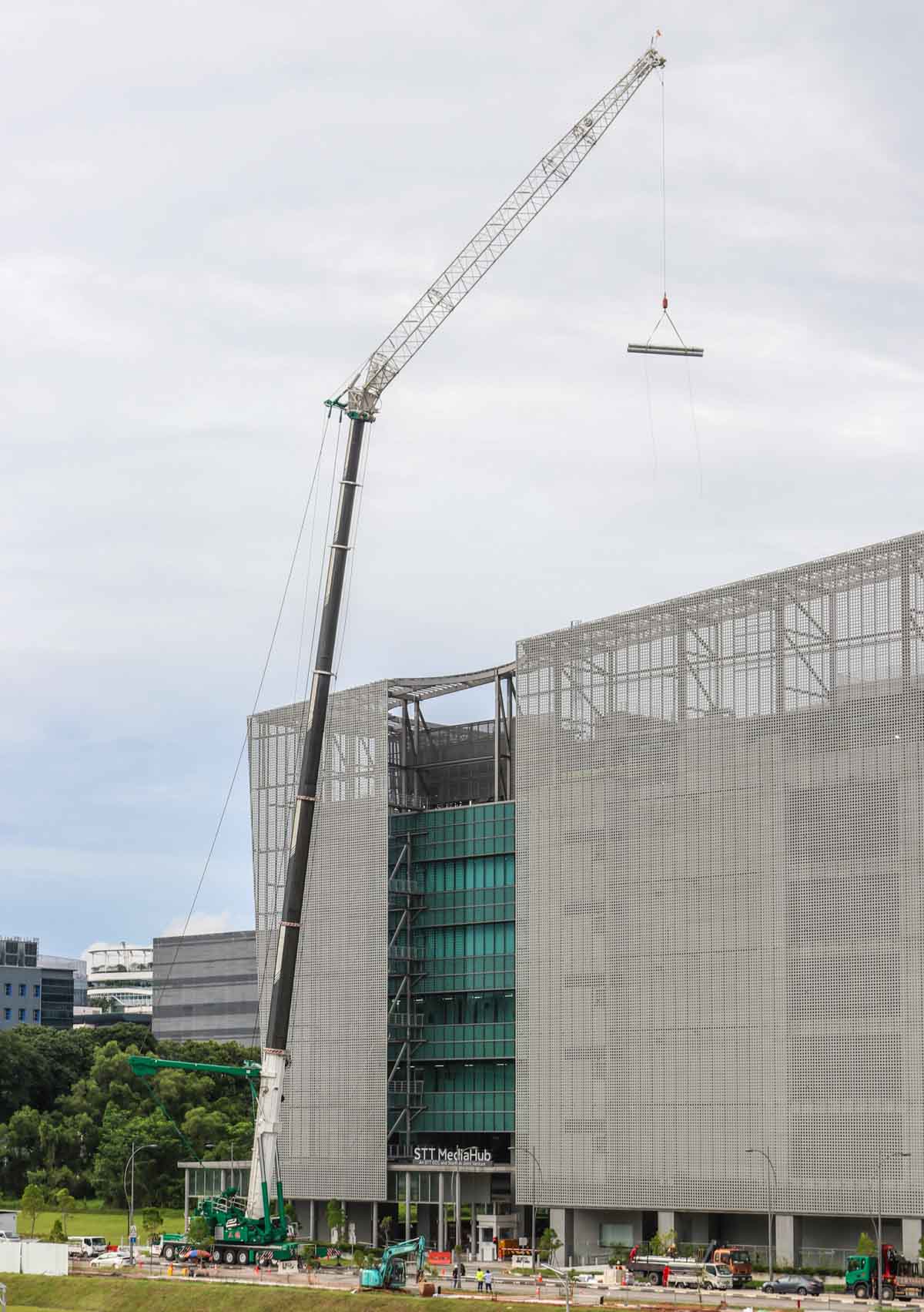

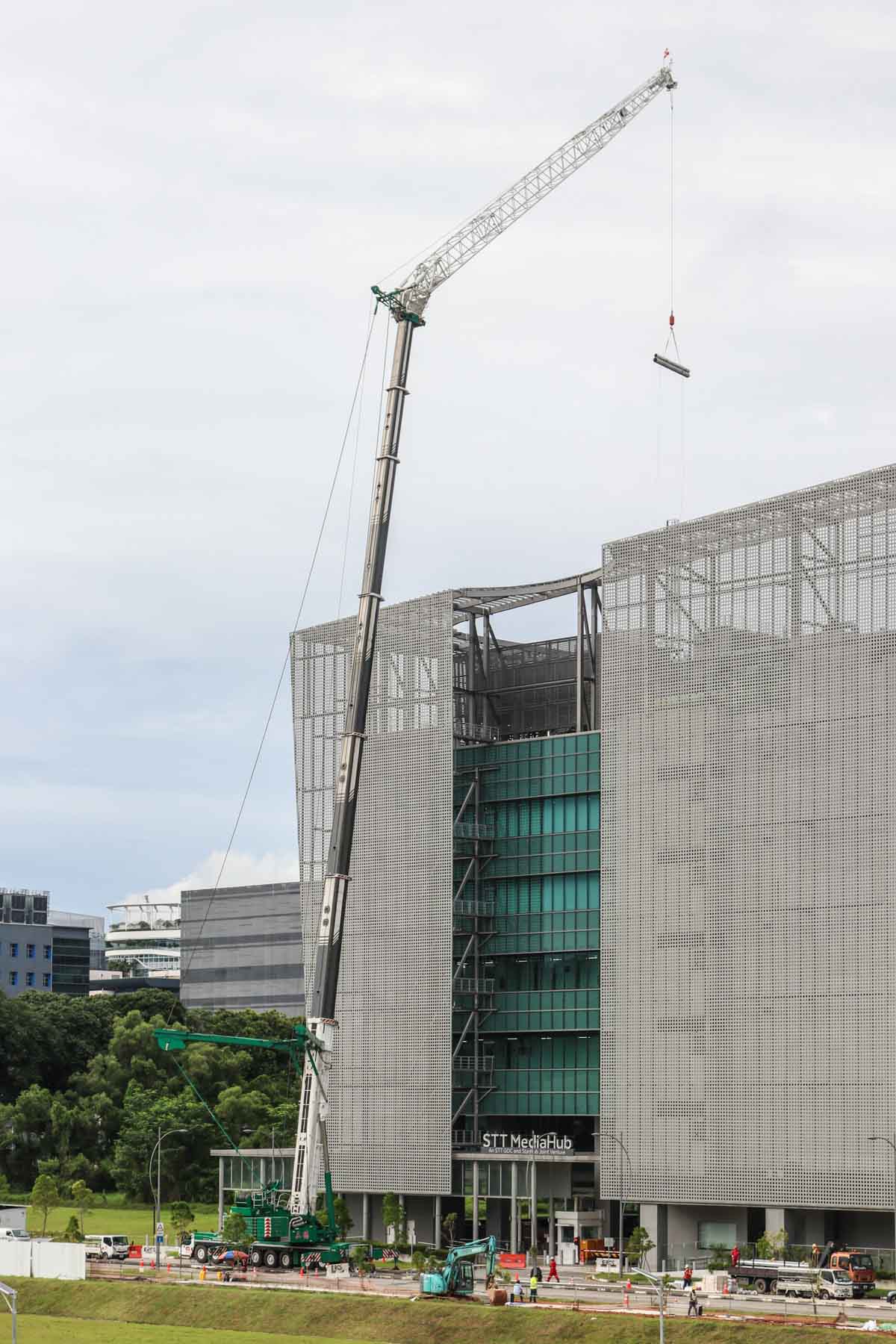

An diesem Tag wurden mehrere leichtere Baumaterialien vom Boden auf das Dach des Gebäudes gebracht.
In der dargestellten Aufstellung hat der Kran eine minimale Ausladung von 22 Metern; dort können 22,6 Tonnen gehoben werden. Die maximale Ausladung beträgt 86 Meter; dort können noch 2 Tonnen gehoben werden.
Ein prachtvoller Kran und Einsatz von Sante!
