Hitachi CX1000
Achterdijk

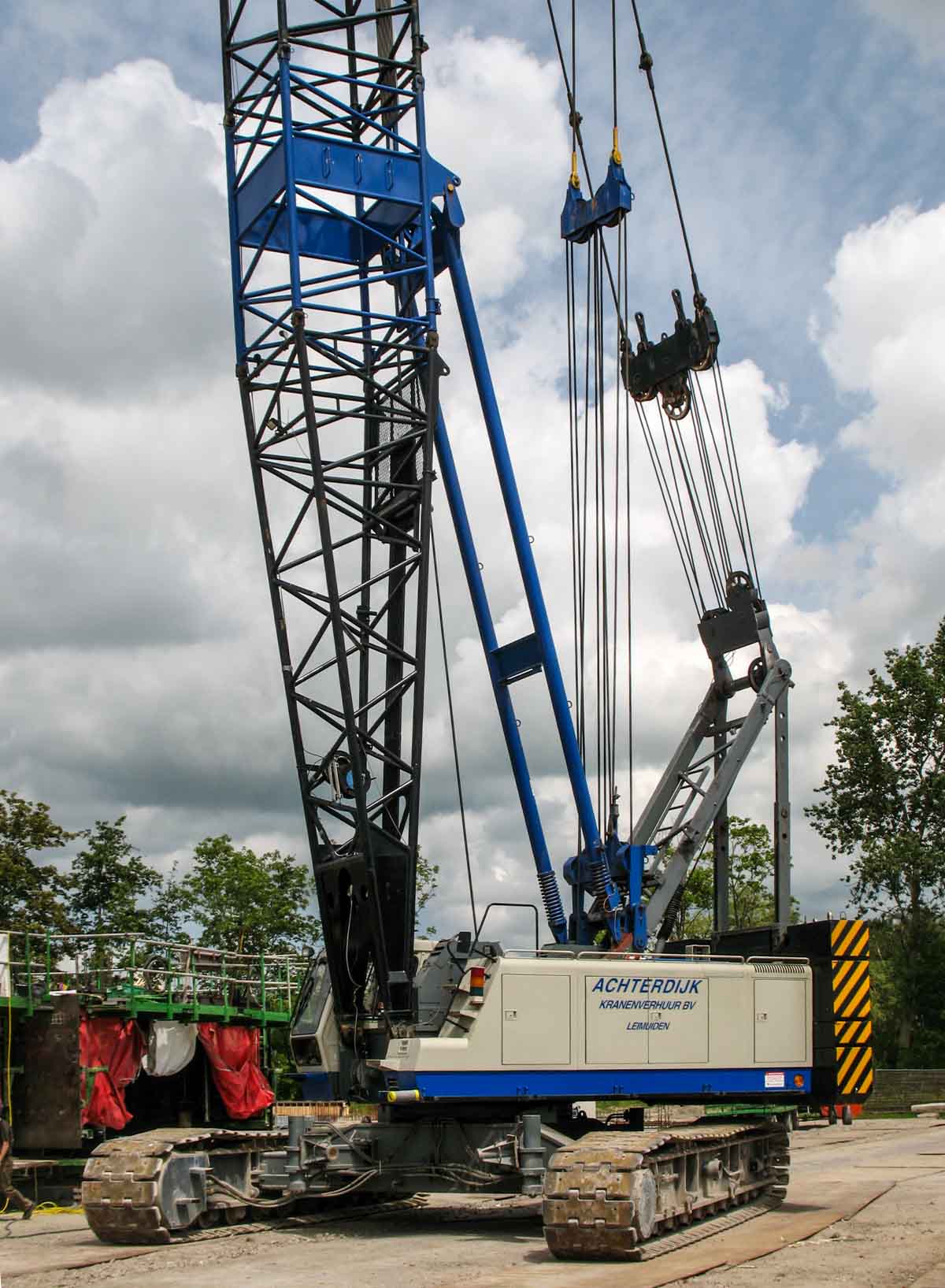

Diese beeindruckende Hitachi CX1000 gehört zu Achterdijk Kranenverhuur aus Leimuiden (NL). Der ursprüngliche 100-Tonnen-Raupenkran wurde auf eine Tragfähigkeit von 120 Tonnen aufgewertet. Dieser Kran ist mit zusätzlichen Ballastgewichten und einem verstärkten Hauptausleger ausgeführt.

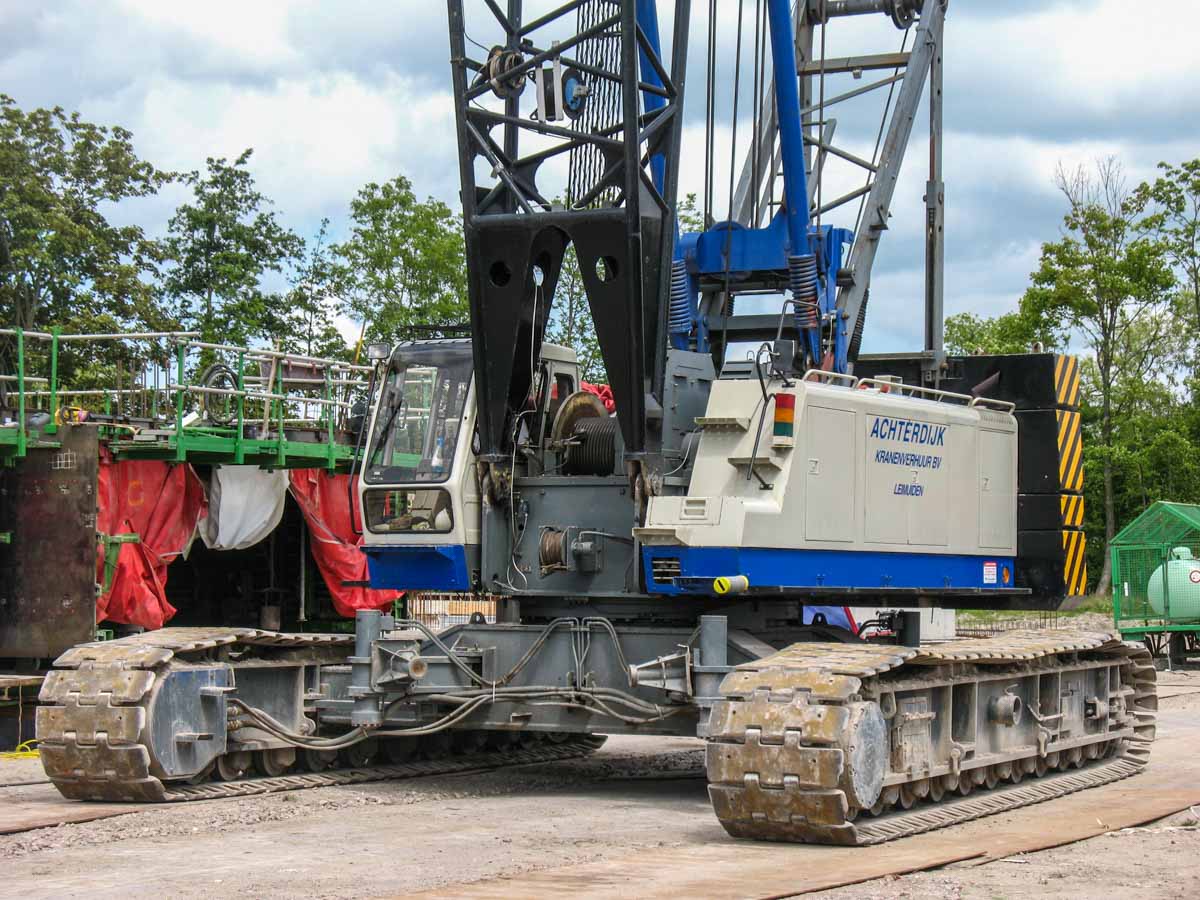

Der Unterwagen ist 8,07 Meter lang und 6,19 Meter breit. Das Baujahr des Krans ist 1997, im Jahr 2003 kam der Kran nach Europa.
Der Kran wird von einem Isuzu 6RB1T angetrieben, einem 6-Zylinder-Dieselmotor mit einer Leistung von 220 kW (300 PS).

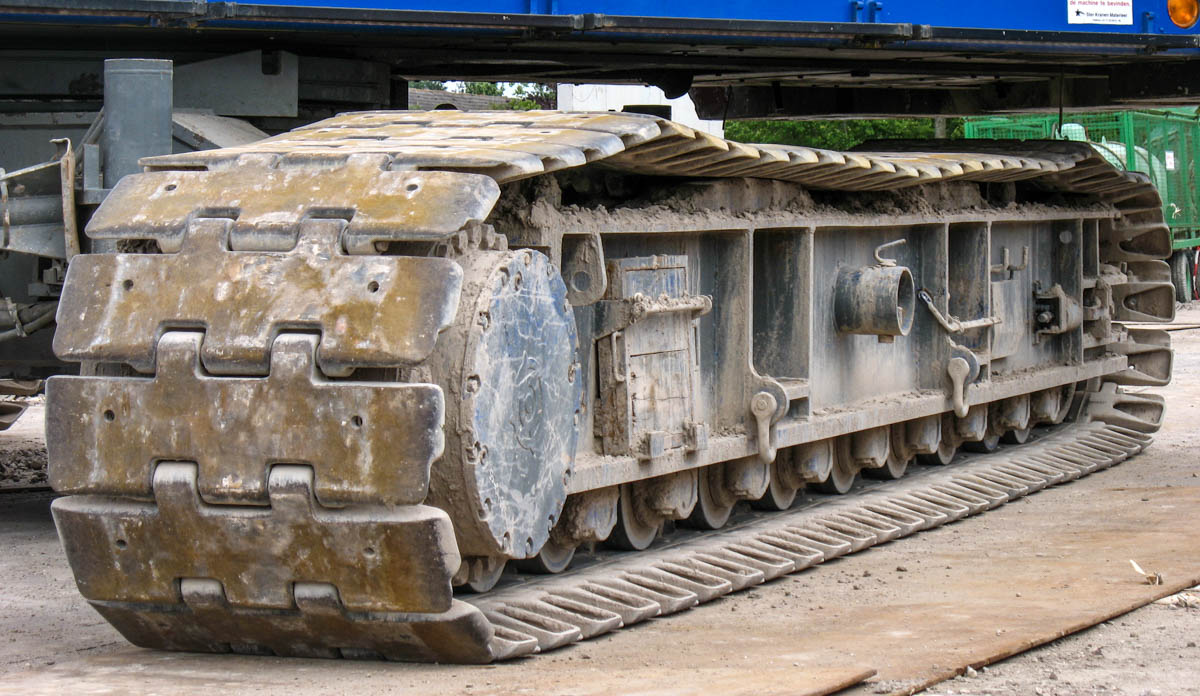

Eine einzelne Raupe ist 8,07 Meter lang, 0,94 Meter breit und 1,27 Meter hoch. Das Gewicht pro Stück beträgt 15 Tonnen.

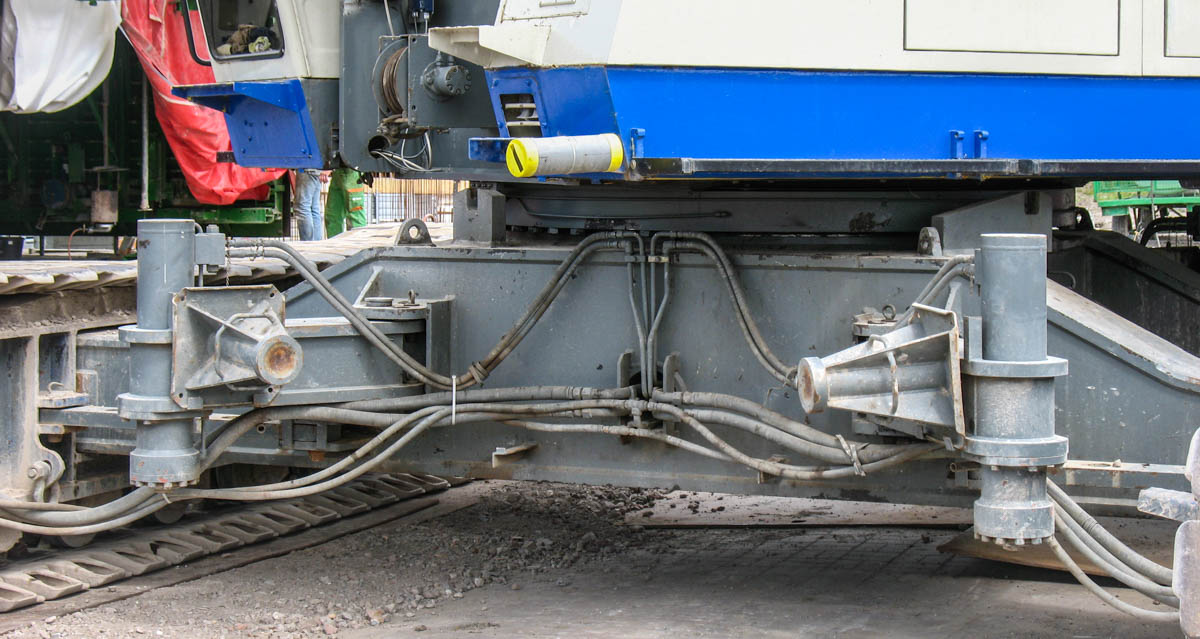

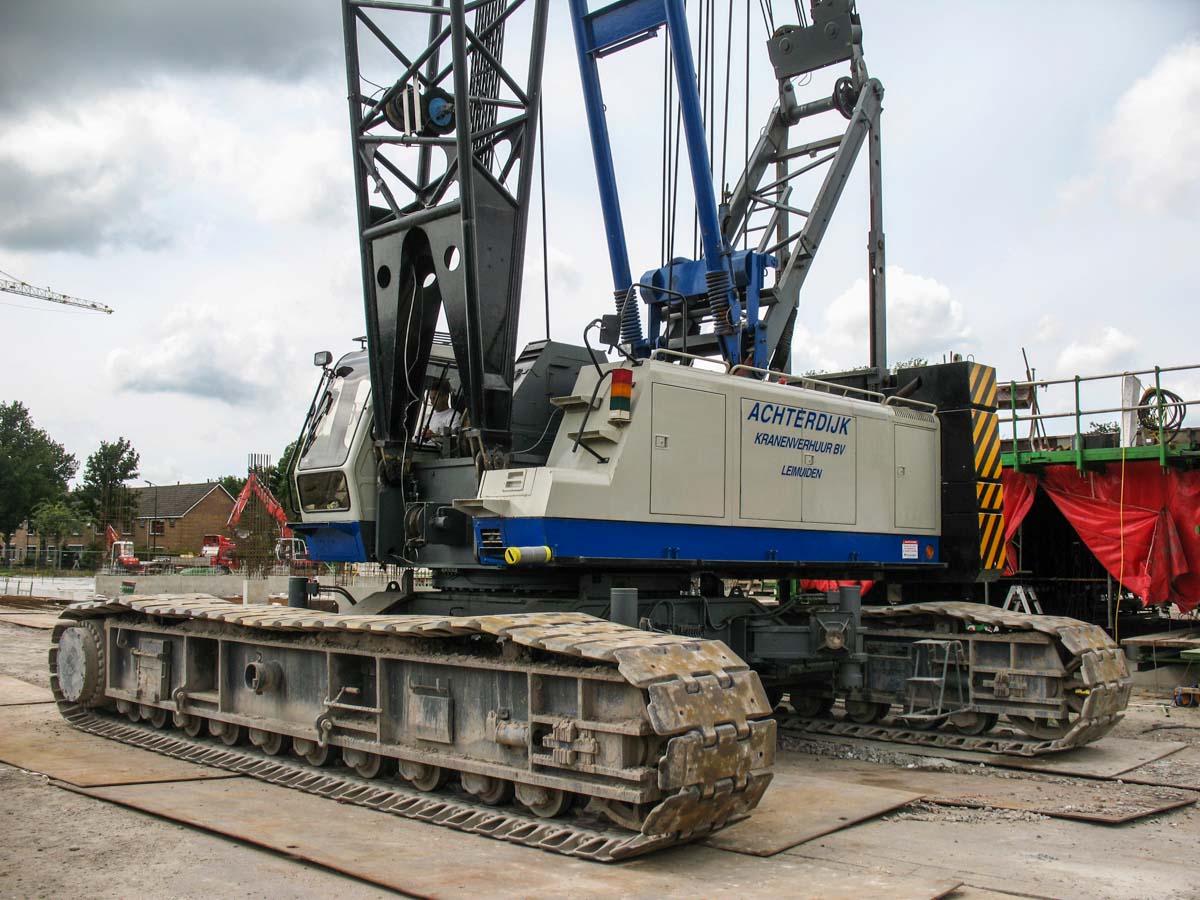

Wenn die Raupen vom Oberwagen getrennt sind, wird die Basismaschine auf vier Stützen abgesetzt. Dadurch kann der Kran sich selbst auch ohne Hilfe eines anderen Krans von einem Tieflader entladen.

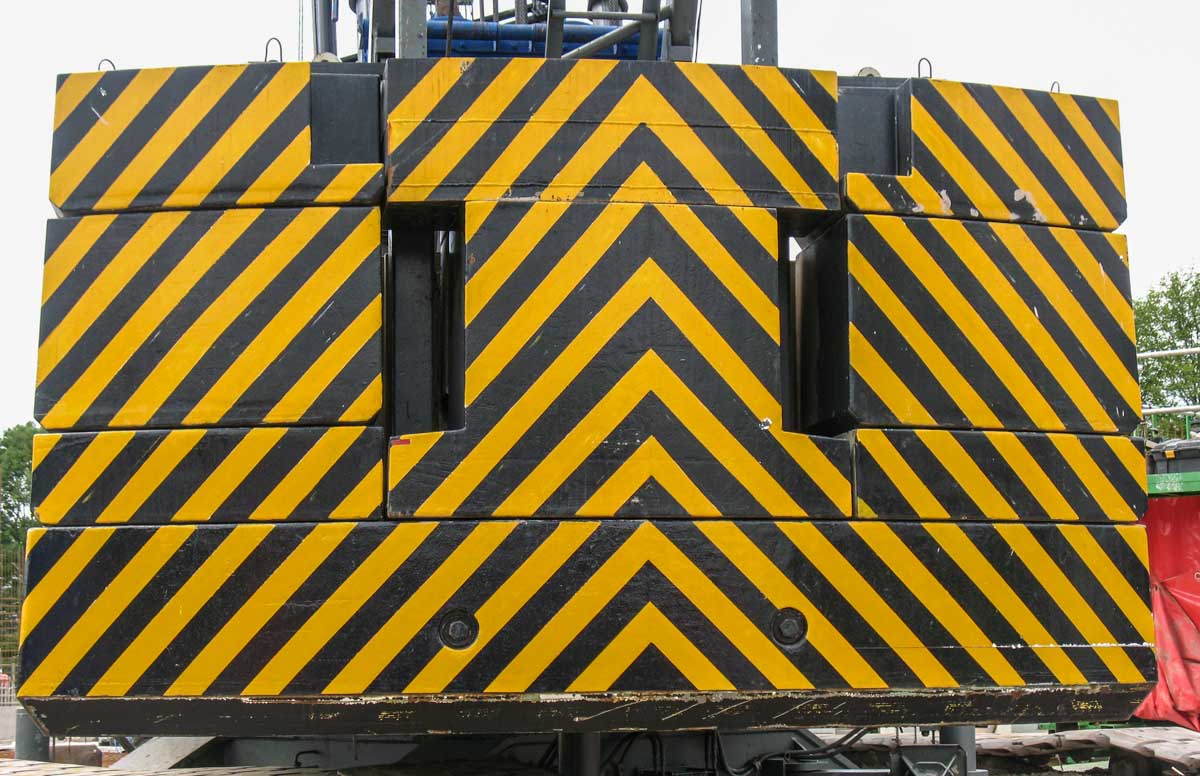

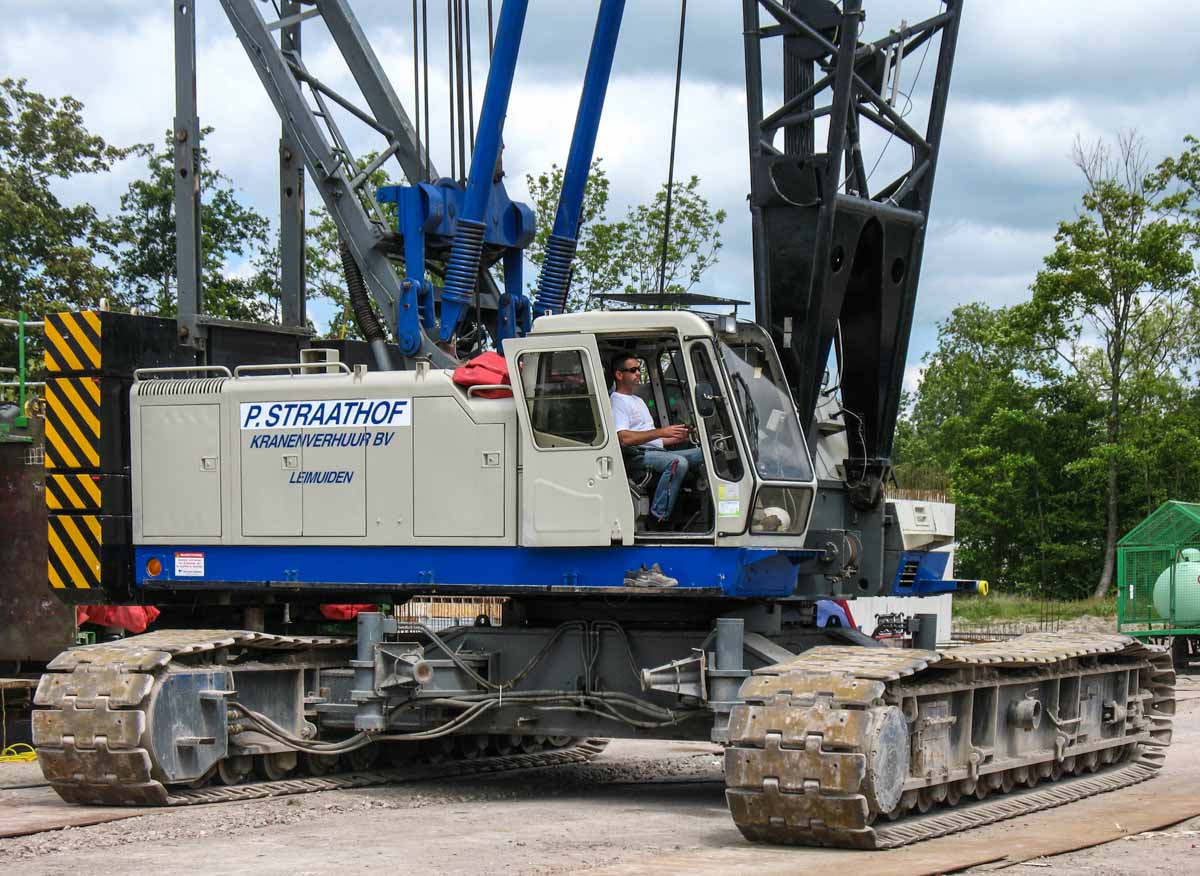

Der Standardballast besteht aus acht Teilen und hat ein Gesamtgewicht von 39,2 Tonnen; der Drehkreis des Ballasts beträgt 4,99 Meter. In der Mitte ist ein neunter Ballastblock montiert, der nicht zur Serienausstattung gehört; dessen Gewicht ist mir ebenfalls nicht bekannt.

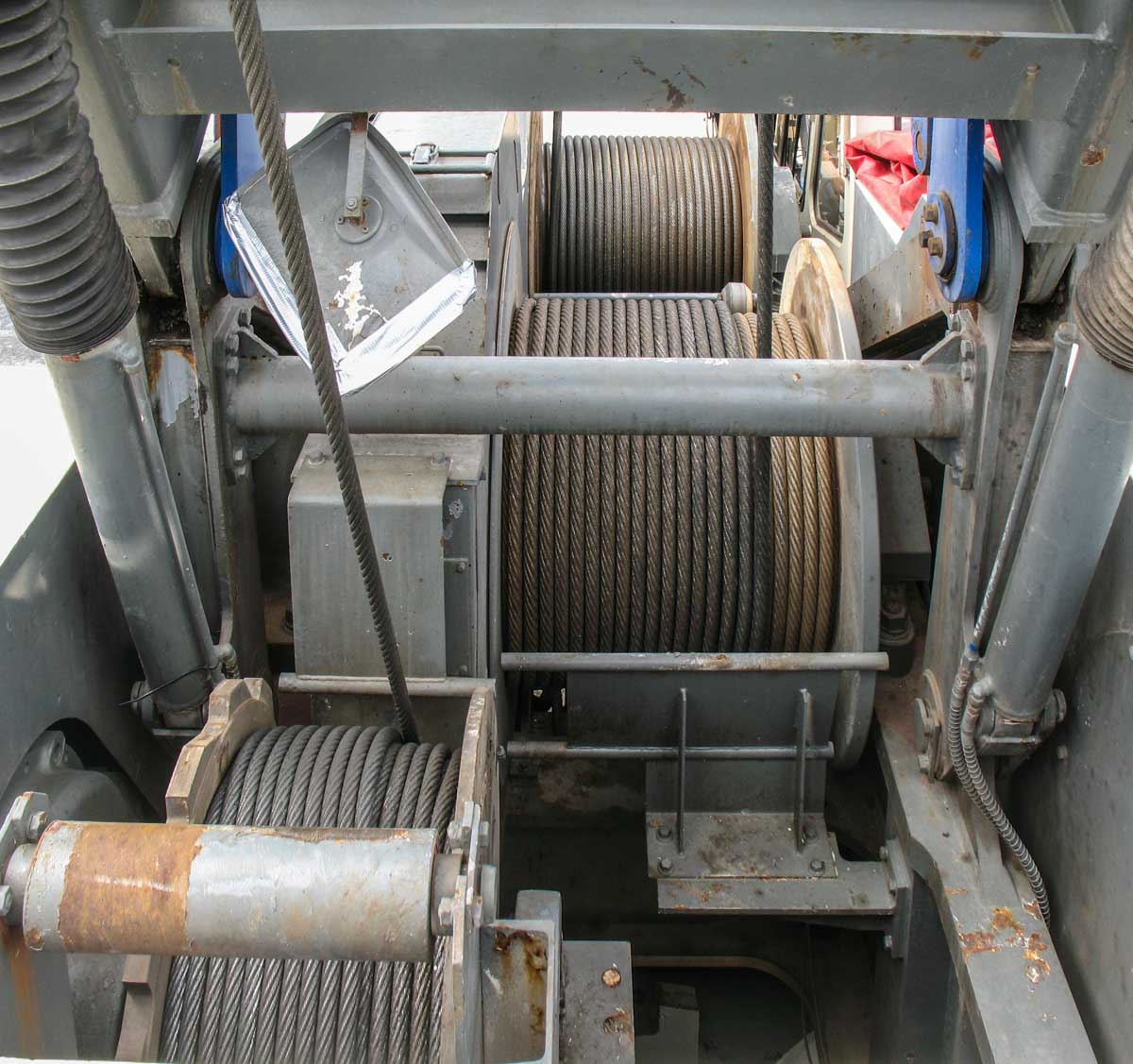

Im Oberwagen sind drei Winden montiert. Unten ist das Verstellseil des Hauptauslegers sichtbar, die beiden oberen Winden verfügen jeweils über eine Seilzugkraft von 12,5 Tonnen. Die mittlere Winde wird in diesem Fall zur Verstellung der beweglichen Wippspitze verwendet, die obere Winde dient als Hubwinde.

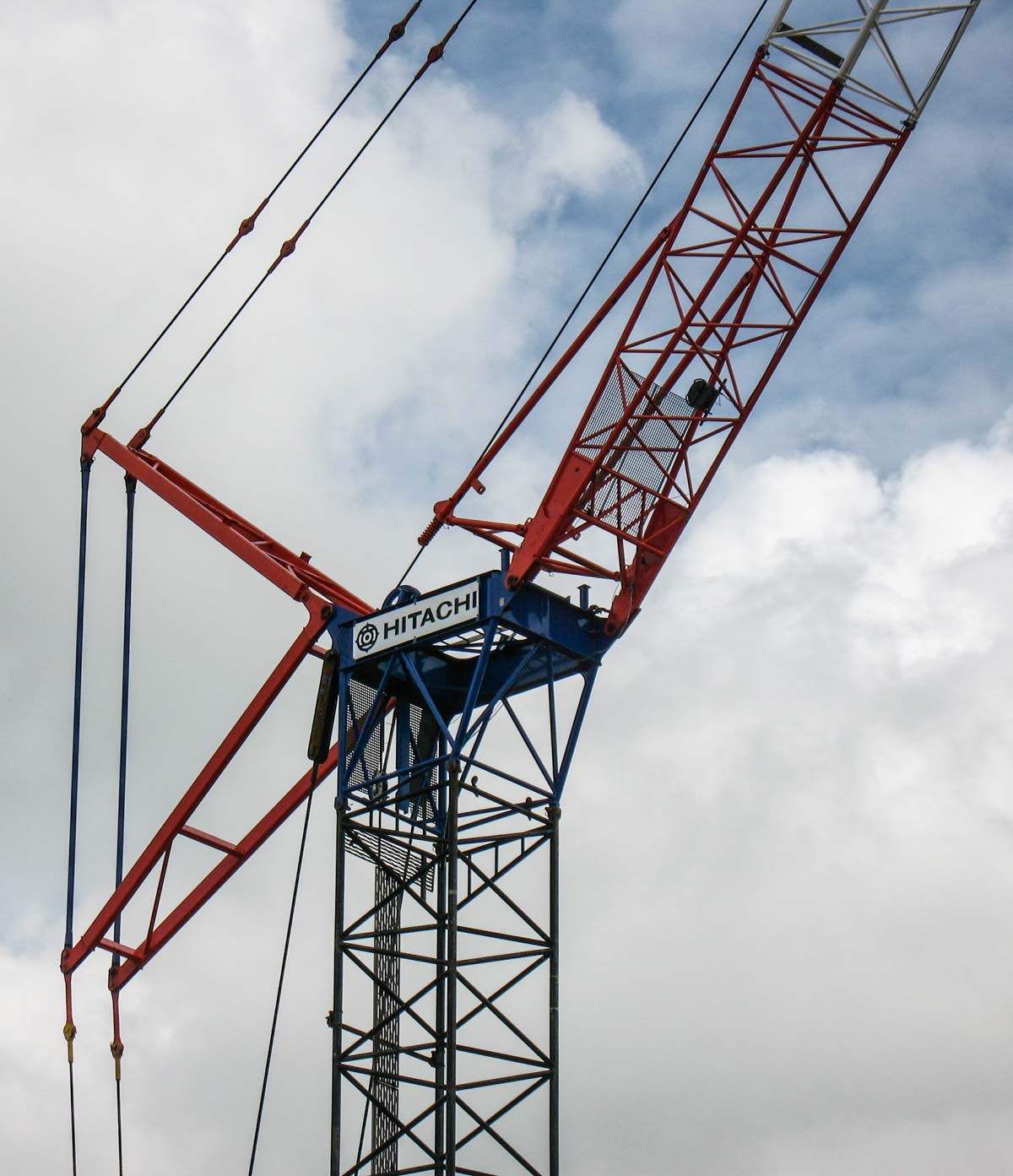

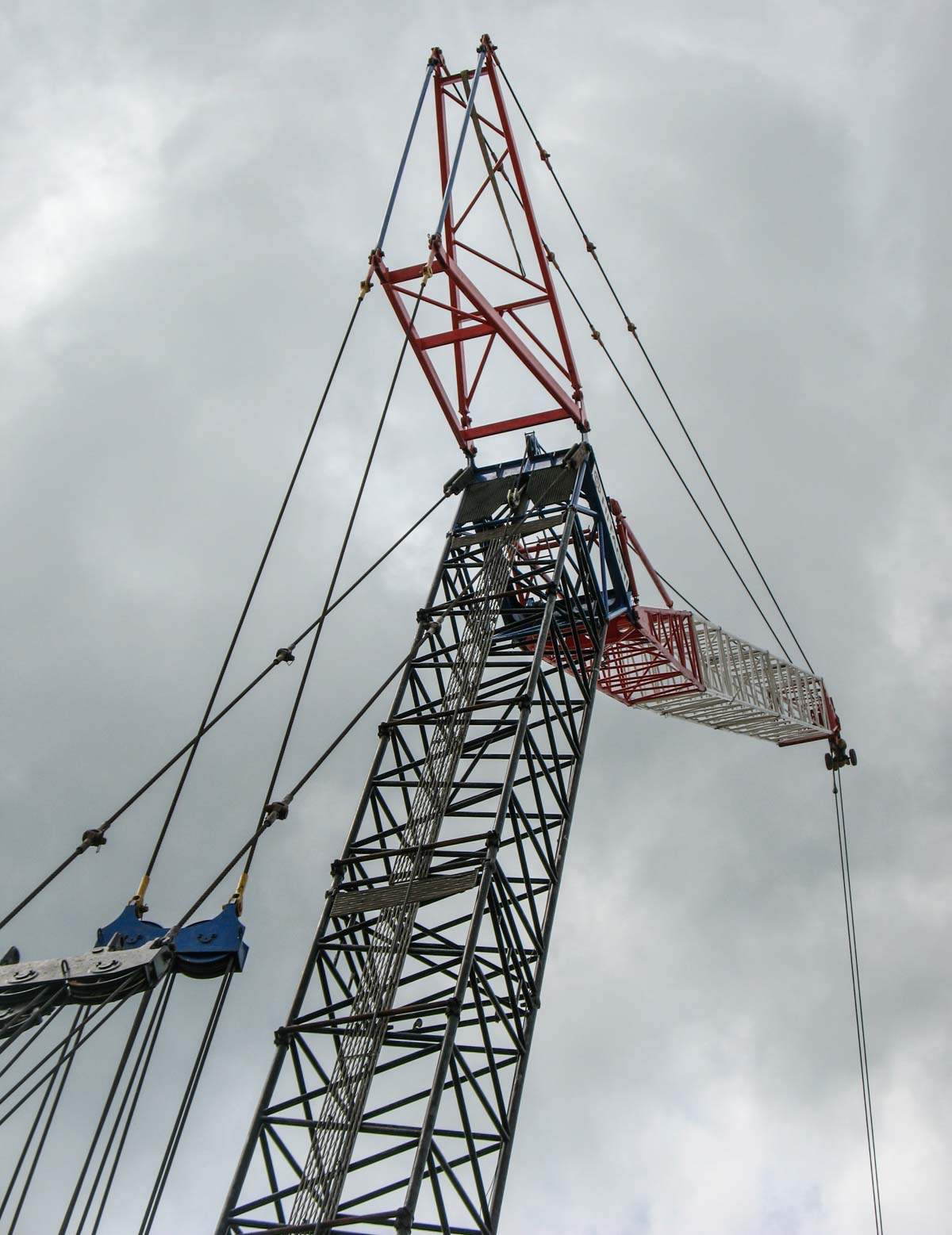

Hier wurde der Kran mit einer beweglichen Wippspitze eingesetzt. Der Hauptausleger hat dabei eine Länge zwischen 28 und 49 Metern, während die bewegliche Wippspitze zwischen 22 und 43 Metern lang ist.

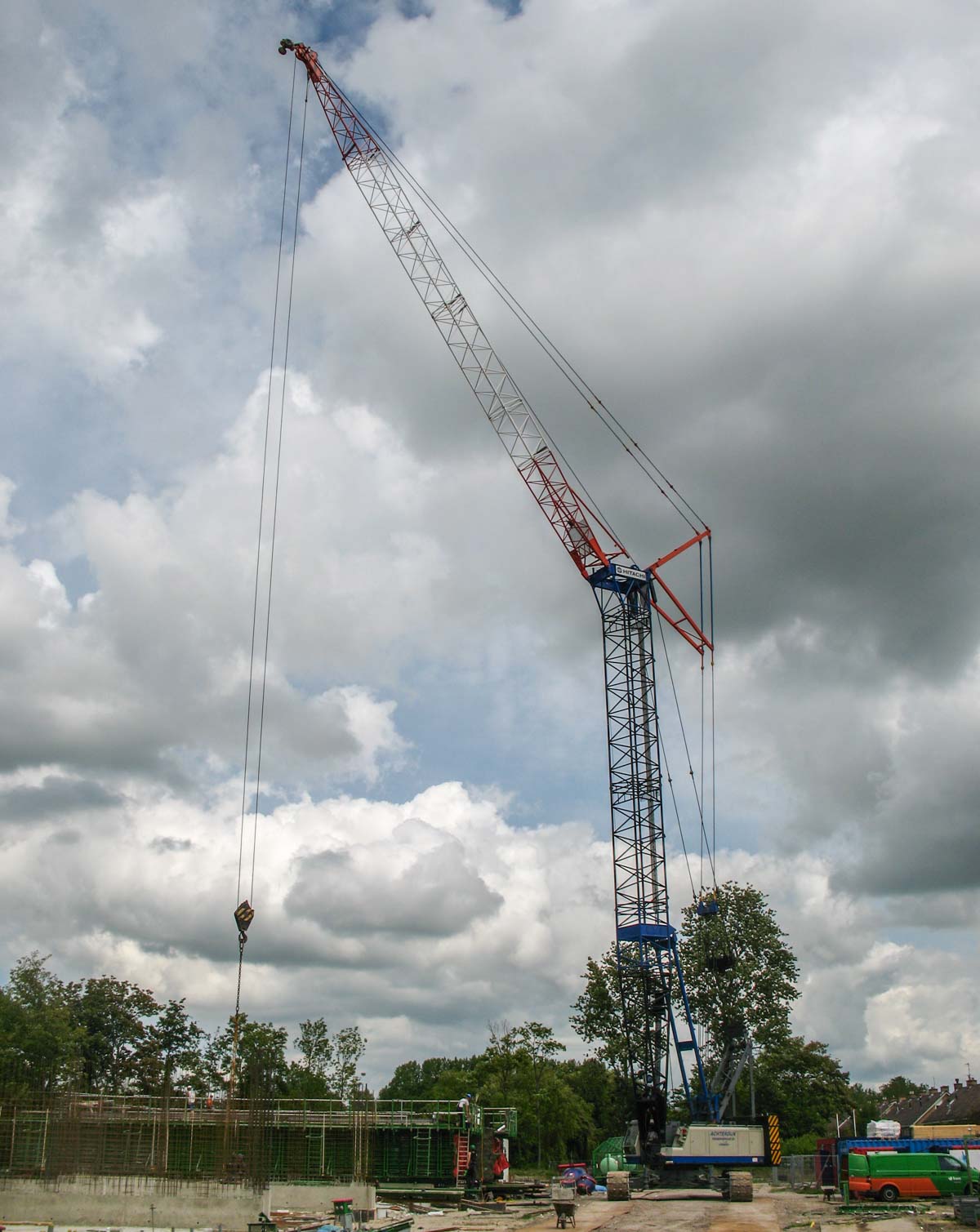

Der Hauptausleger ist 31 Meter lang und die bewegliche Wippspitze misst hier ebenfalls 31 Meter. Der Hauptausleger steht hier vertikal in einem Winkel von 90 Grad zur Standfläche.
Achterdijk Kranenverhuur verfügt über zwei Krane dieses Typs. Dieser Kran wurde gebraucht von Boskalis übernommen.

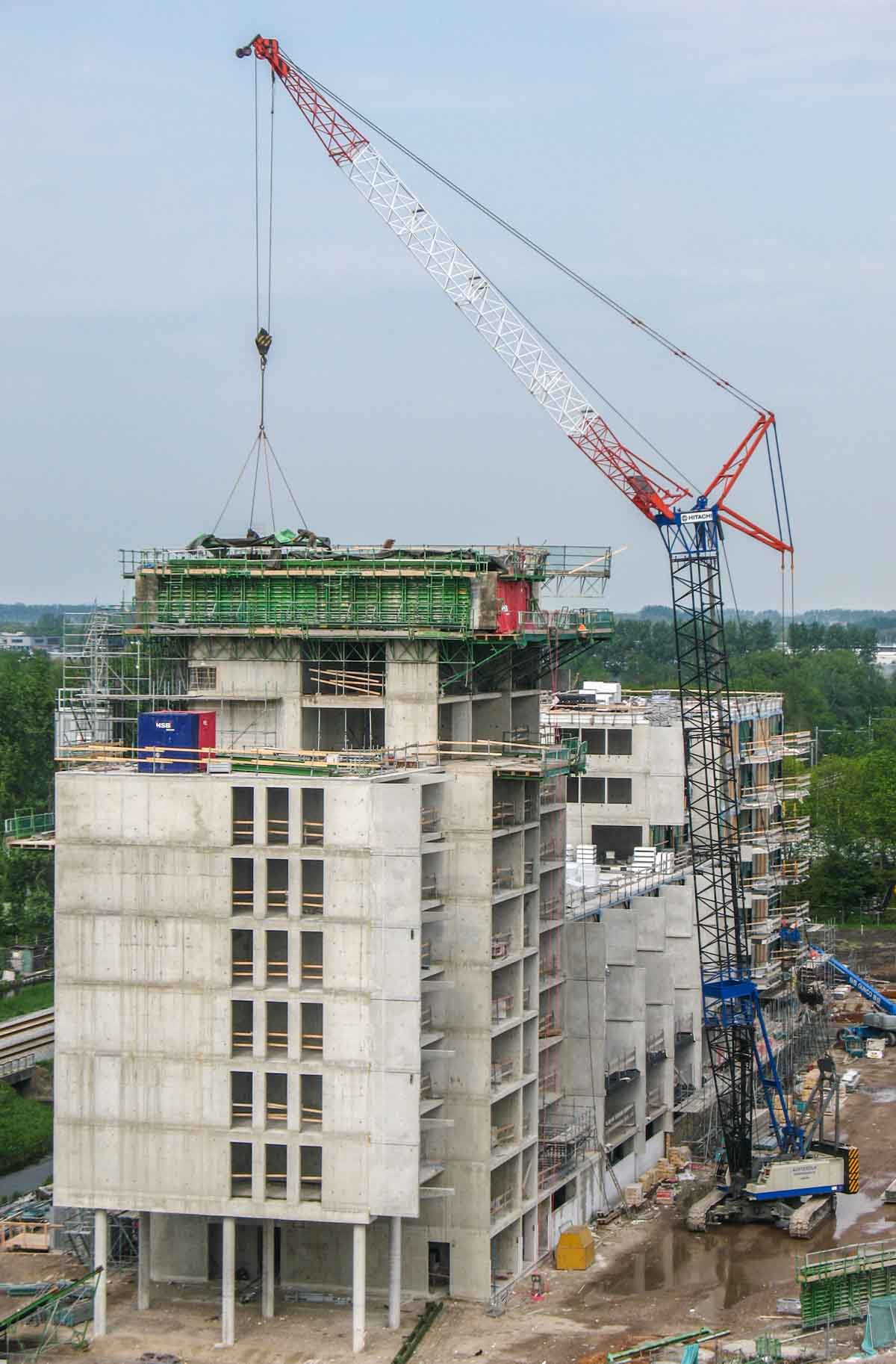

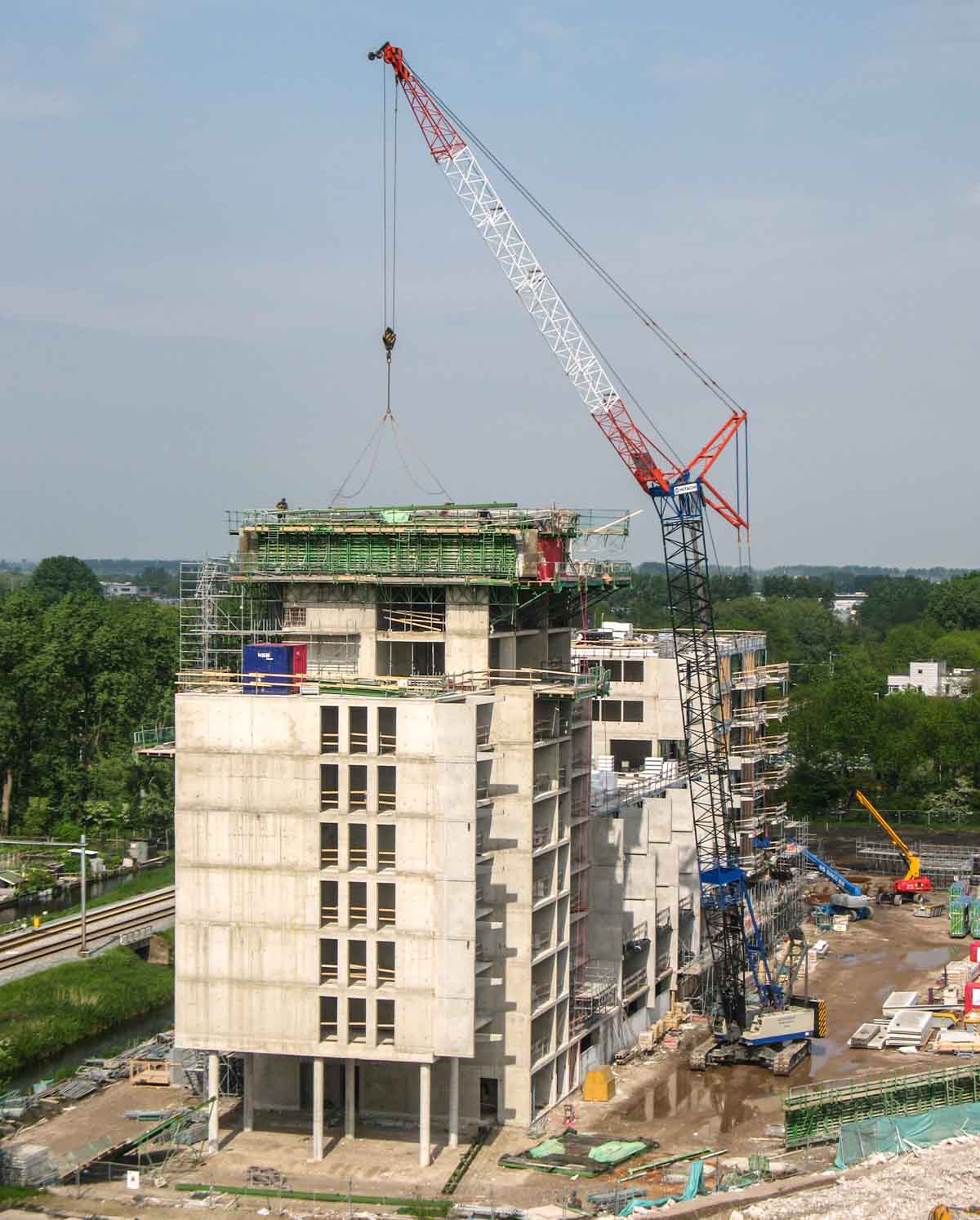

Einige Monate zuvor konnte ich den Kran bei einem sehr schönen Einsatz in Purmerend (NL) in Aktion beobachten. Der Hauptausleger war hier 37 Meter lang, die bewegliche Wippspitze 31 Meter. Ein sehr beeindruckender Kran von Achterdijk Kranenverhuur!
