Liebherr LTM 1220-5.2 - Traub

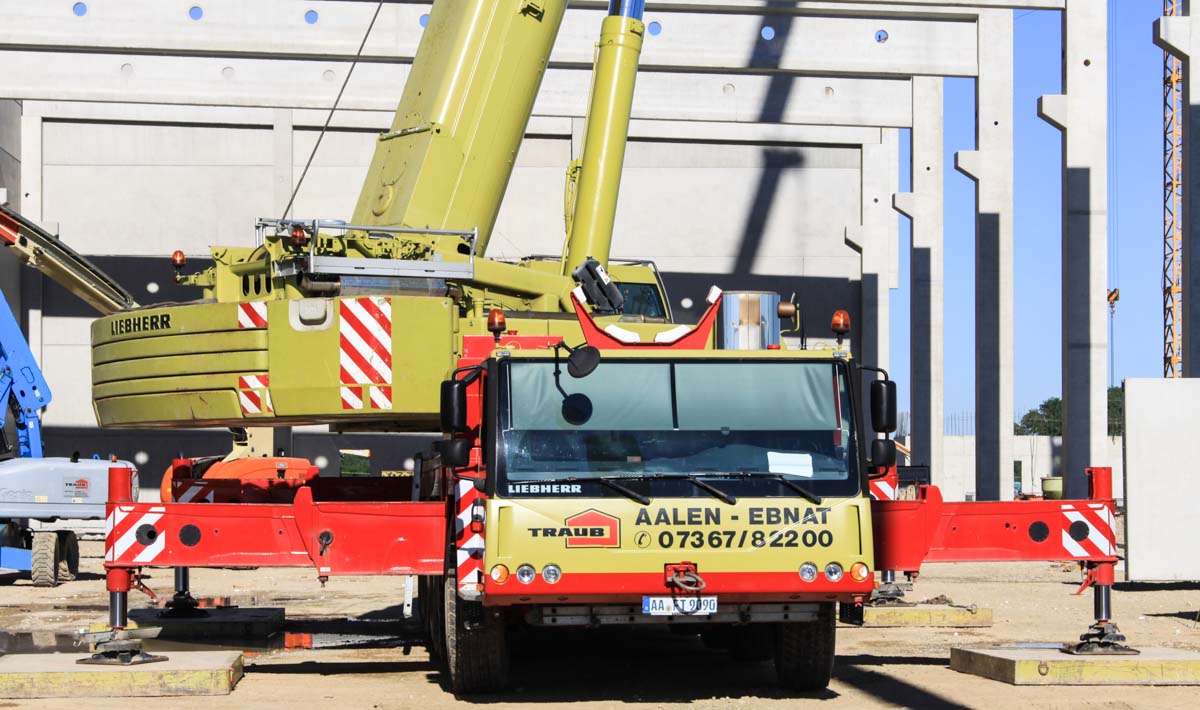

Voor de montage van zelf gefabriceerde prefab betonelementen zet bouwbedrijf Traub uit Aalen-Ebnat (DE) eigen mobiele kranen in. Deze Liebherr LTM 1220-5.1 was de grootste kraan die zij destijds hadden, momenteel is dat een Liebherr LTM 1250-5.1.

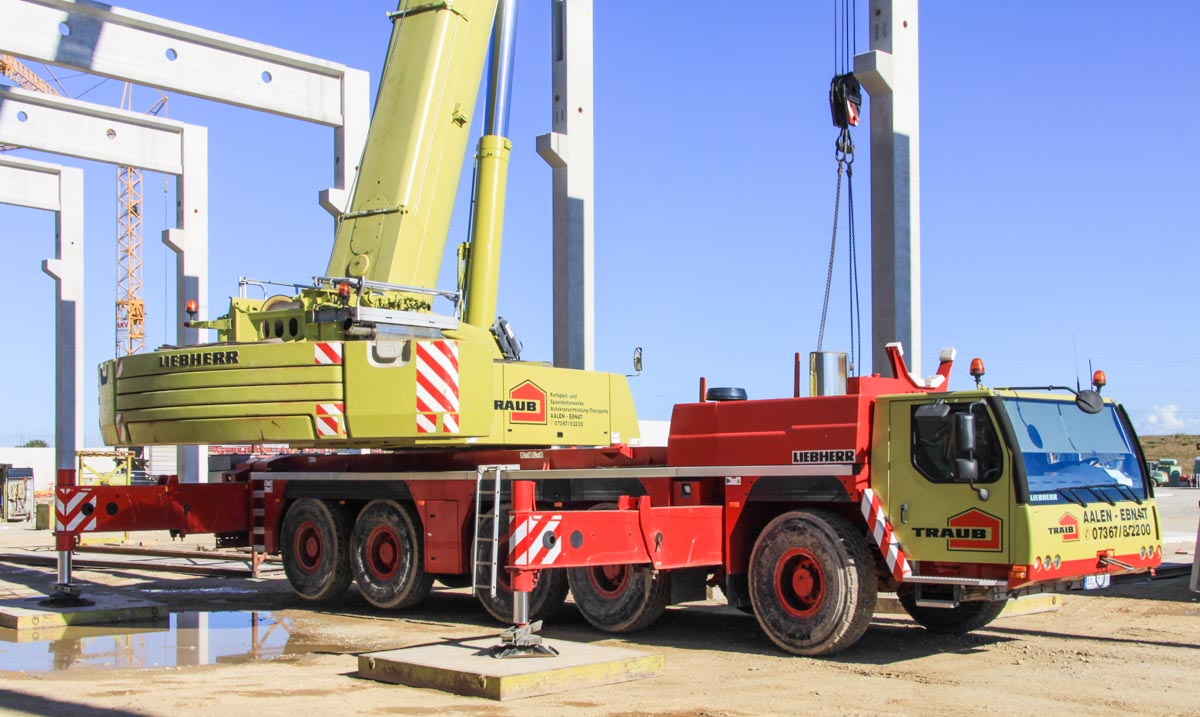

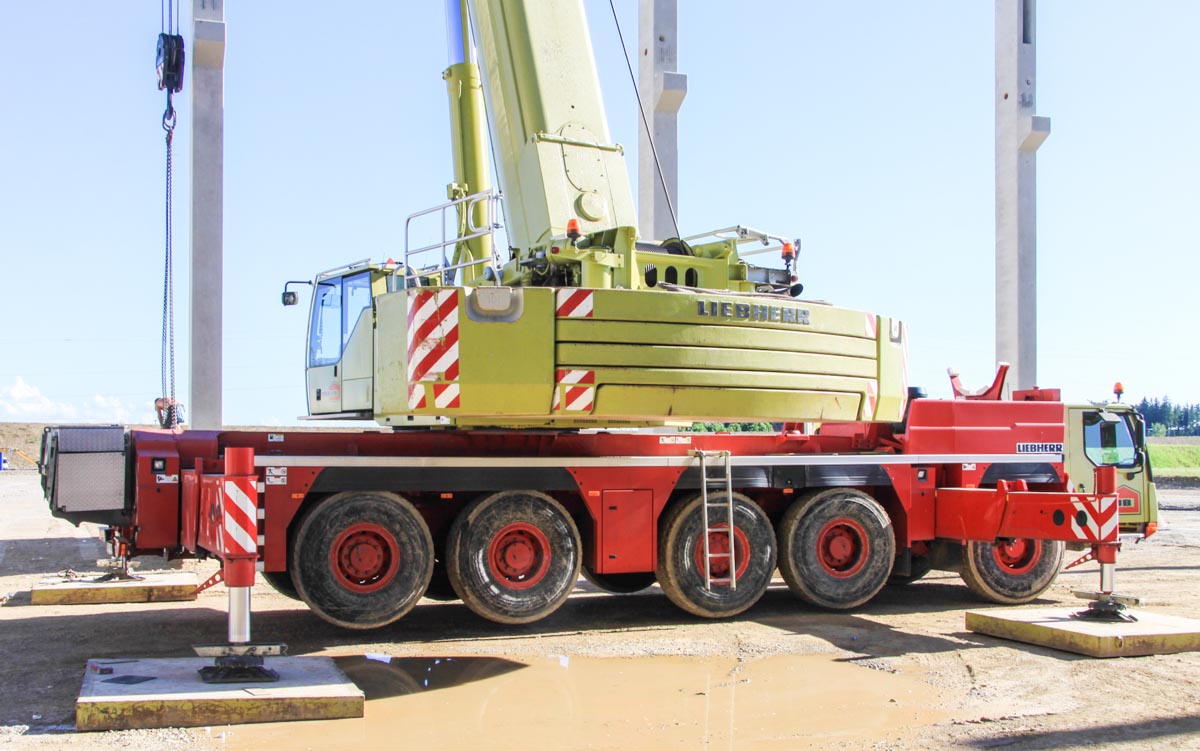

Het is een 220 tons kraan op een 5-assige onderwagen. De 5-assige onderwagen wordt door een Liebherr 6 cilinder dieselmotor met 503 pk aangedreven. Van de 5 assen worden er 4 aangedreven, alle assen zijn stuurbaar.

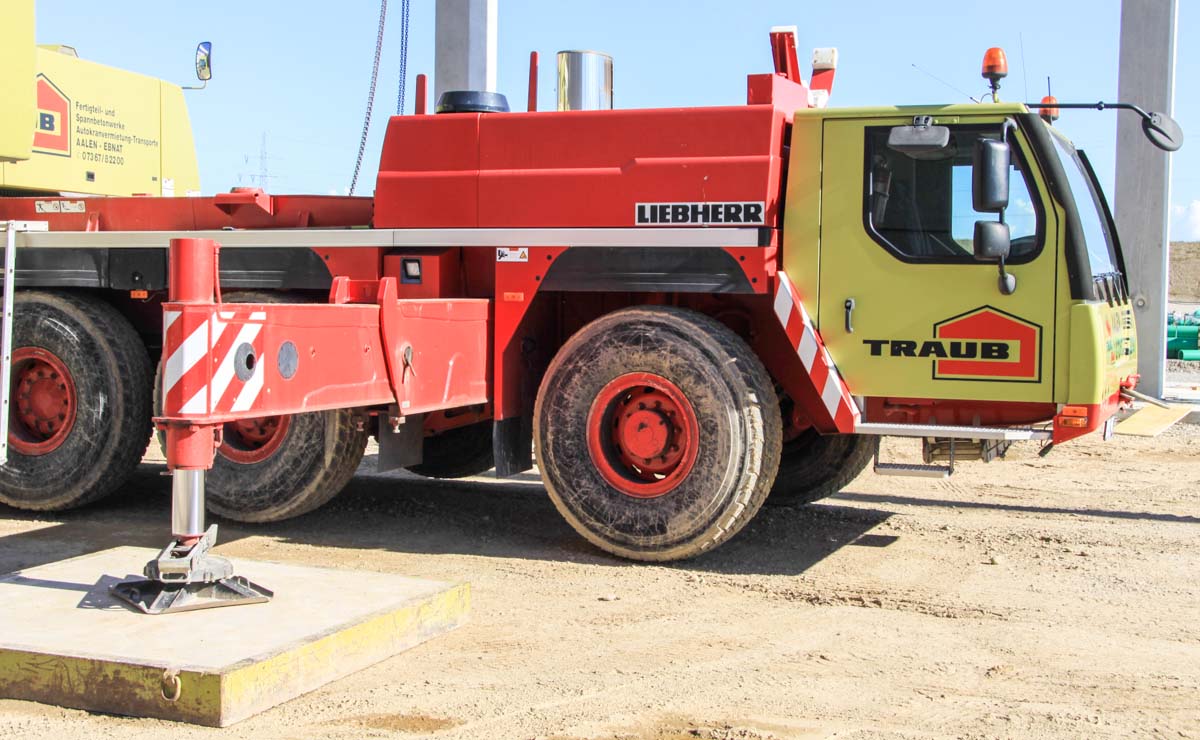

De stempelbasis van de kraan meet 8,9 x 8,3 meter, of half 8,9 x 5,5 meter.

Ingepakt heeft de kraan een lengte van 15,6 meter, een breedte van 3 meter en een hoogte van 4 meter. Het transportgewicht is 60 ton.

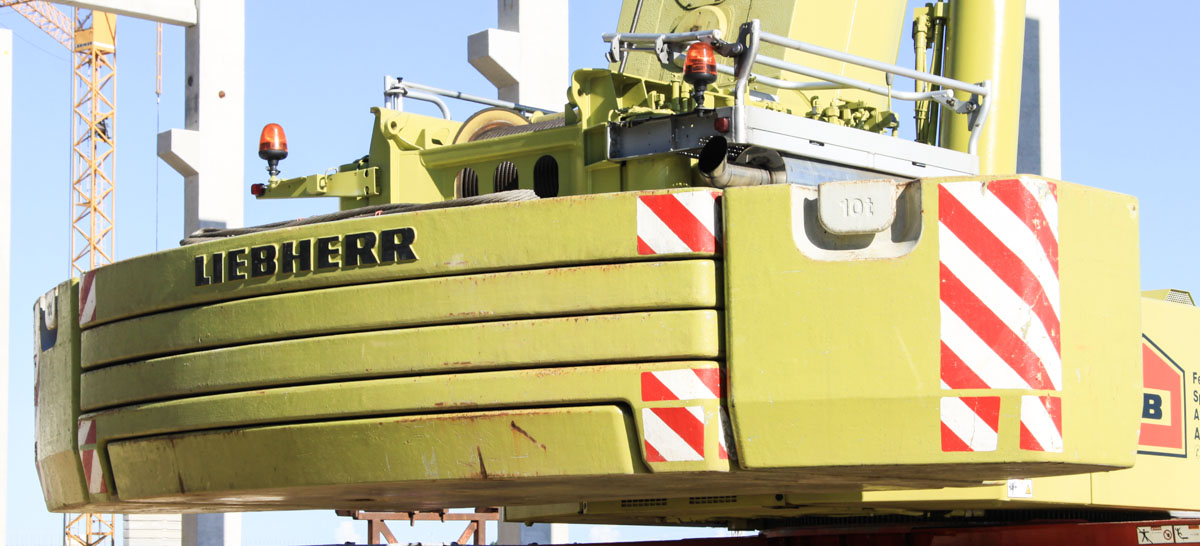

De kraan staat hier met de volledige ballast van 74 ton opgebouwd. De ballast heeft een draaicirkel van 4,85 meter. Geometrisch zou alleen de onderste smalle plaat op de onderwagen kunnen blijven liggen bij het transport over de weg. Vanwege de toelaatbare aslasten word dat in Duitsland vaak niet gedaan.

De 6-delige hoofdmast heeft 5 schuifsecties. De hoofdmast heeft een basislengte van 13,3 meter en een maximale lengte van 60 meter. Te verlengen met een klapjib van maximaal 36 meter lang, waarvan de kraan zelf 22 meter kan meenemen. De klapjib kan onder 0, 22,5 en 45 graden gemonteerd worden.

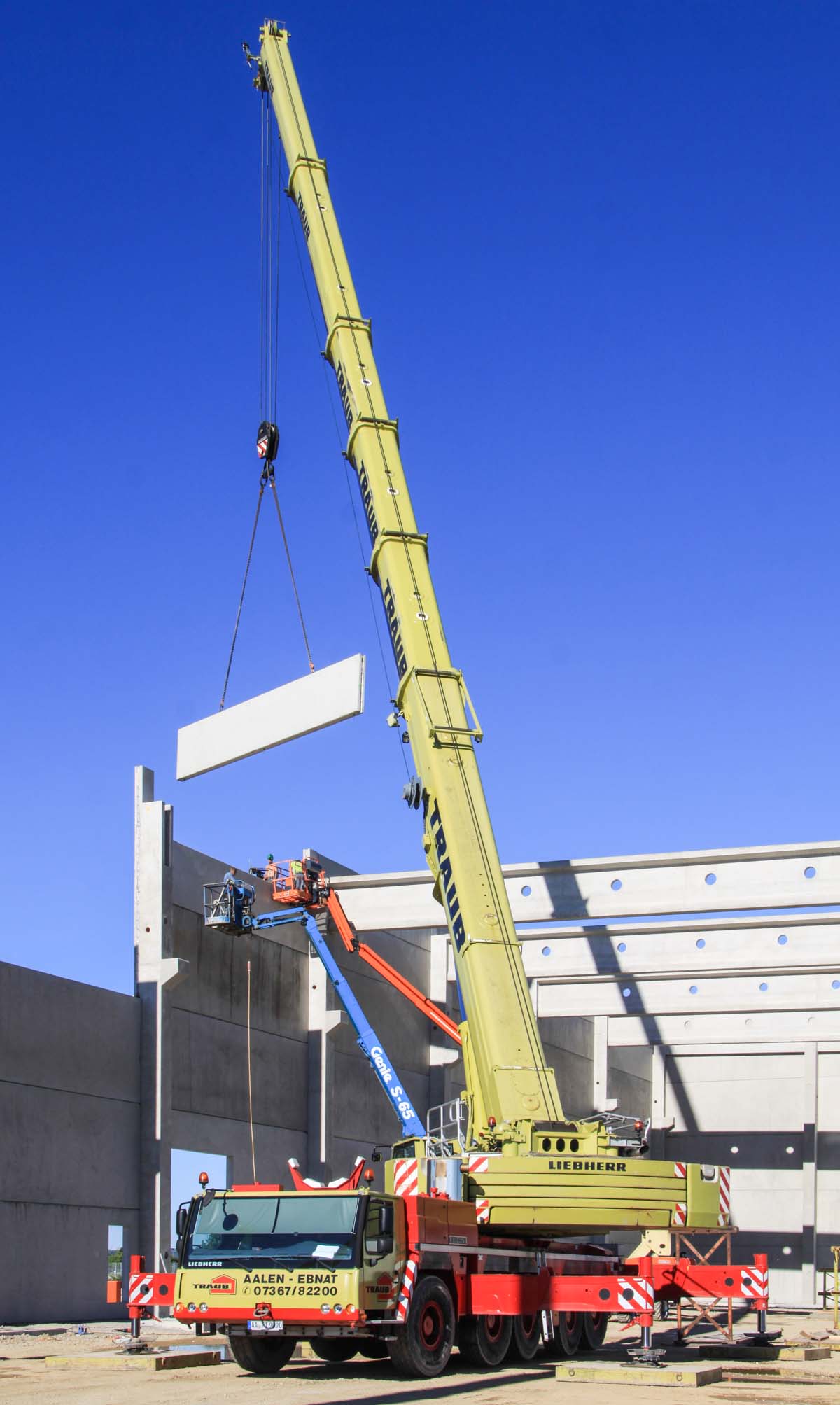

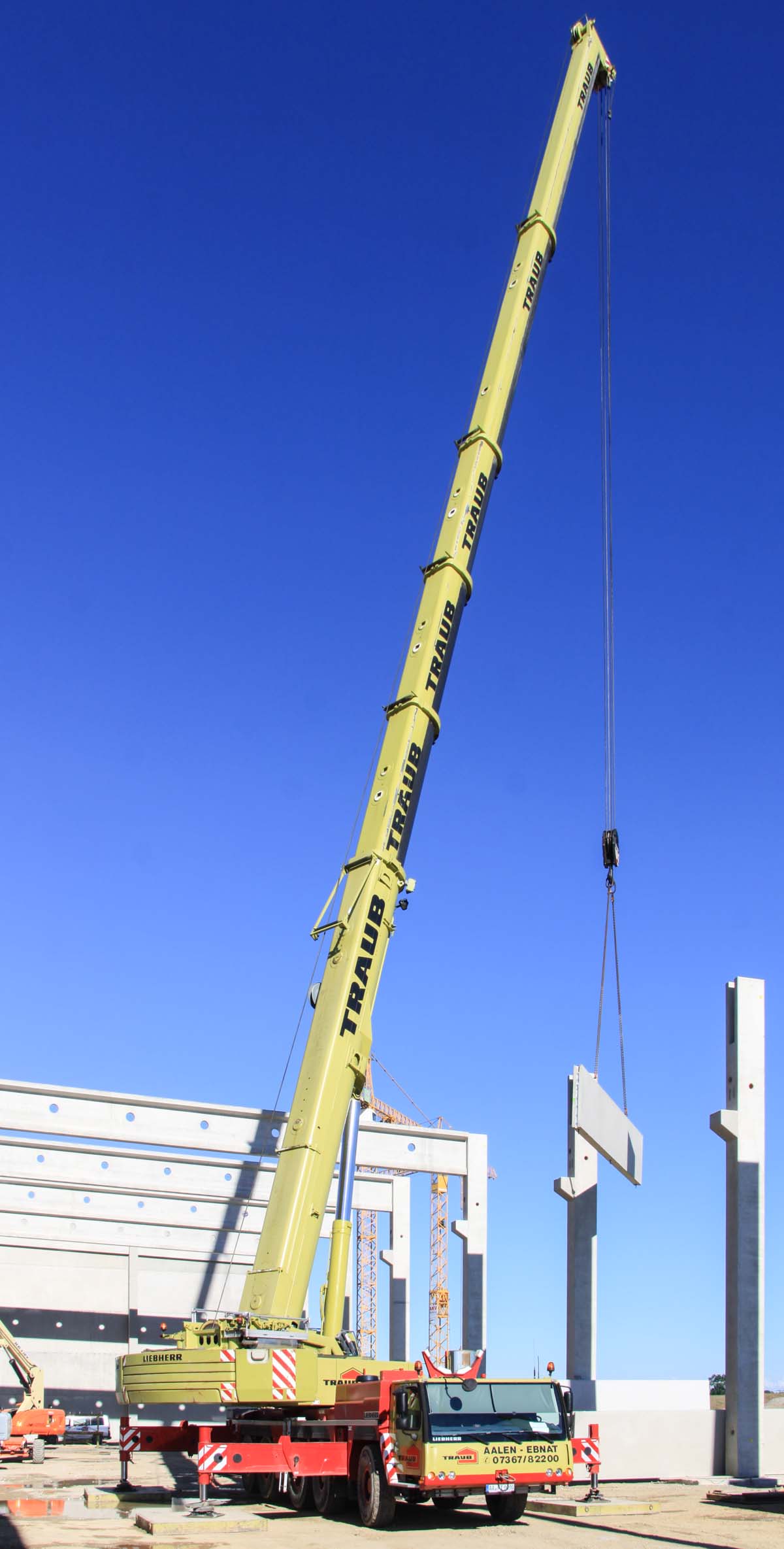

De hoofdmast is hier 43,4 meter uitgeschoven en hijst dan met deze ballast maximaal 46,3 ton op 8 meter vlucht en 10,1 ton op 43 meter vlucht.

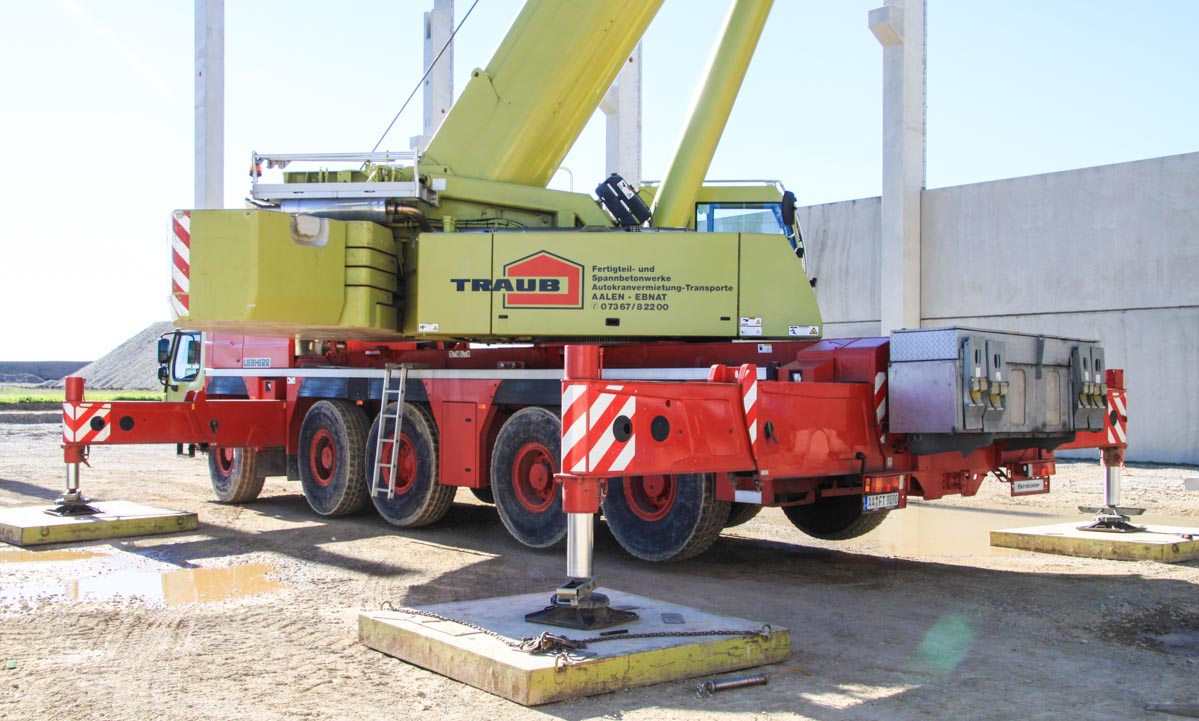

Achterop de kraan is nog een grote kist gemonteerd voor het stempelhout en wat hijsgereedschap. De ballast en stempelschotten worden doorgaans per vrachtwagen vervoerd.
