Liebherr LR 11350 - Fagioli

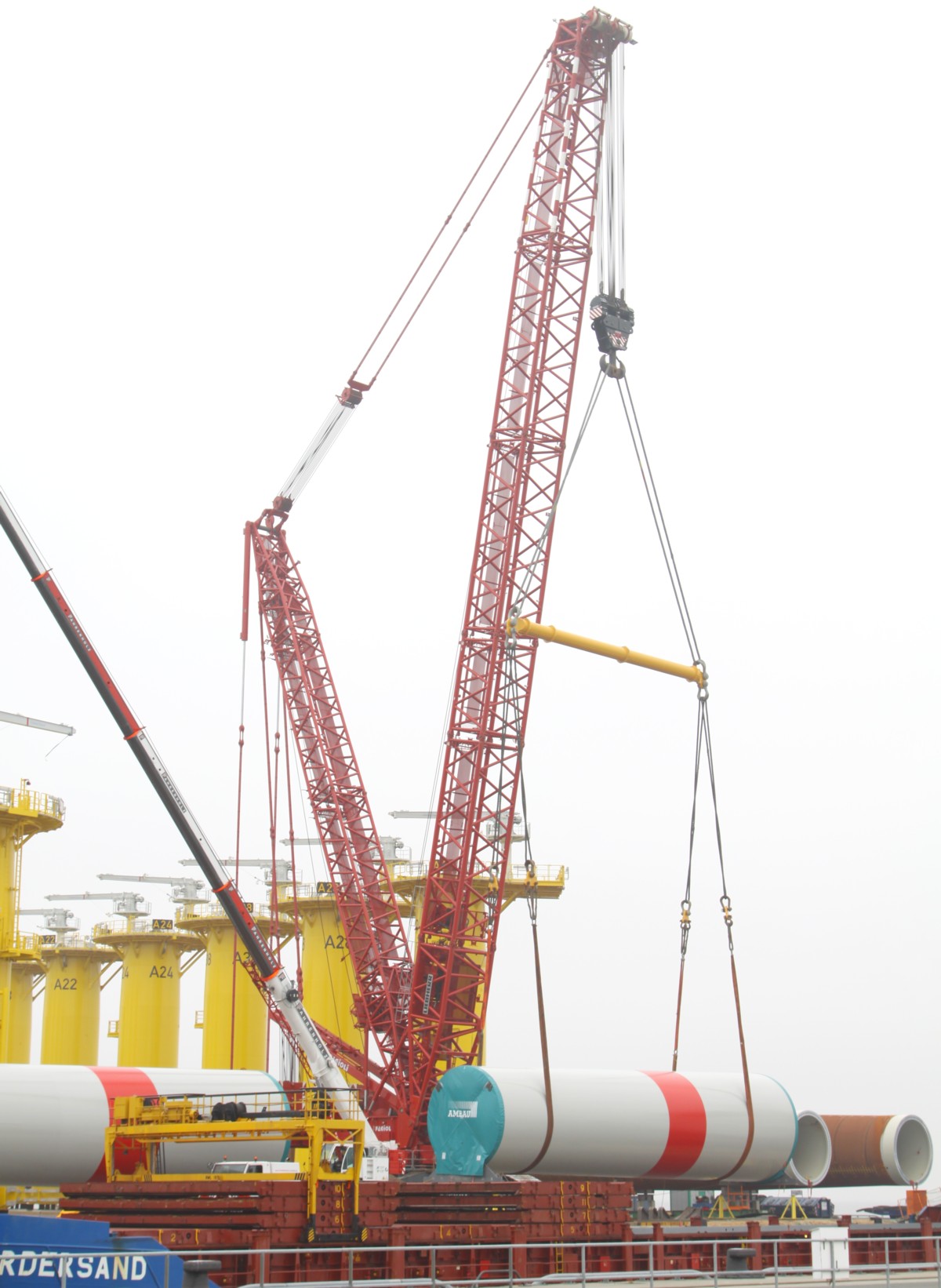

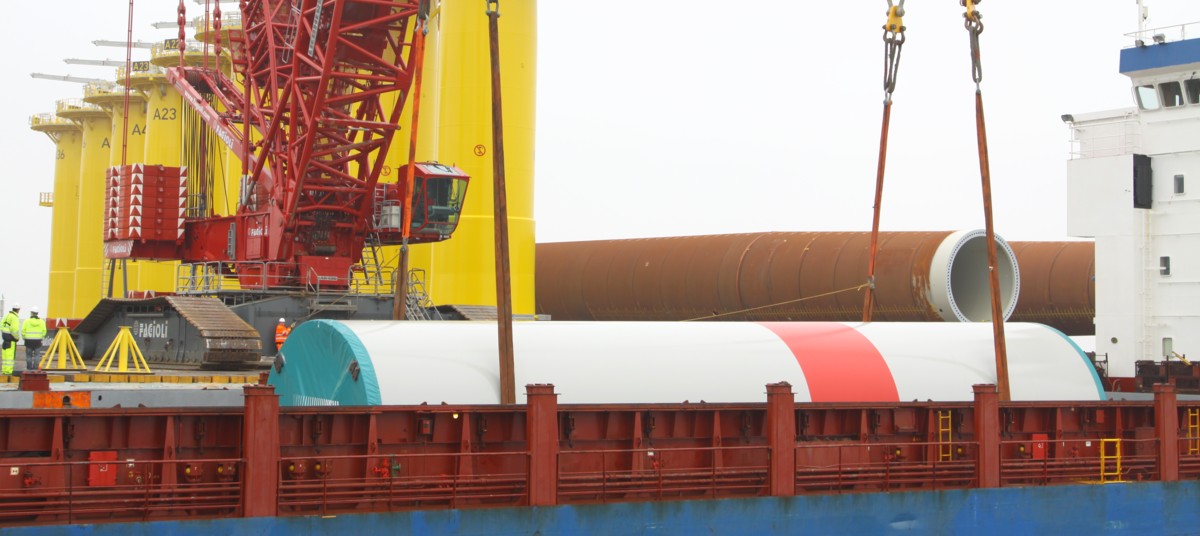

Fagioli S.p.A. uit S.Ilario d'Enza (IT) is wereldwijd een bekende naam op het gebied van het bewegen, horizontaal en verticaal, van zware lasten. Zij bezitten enkele rupskranen, waarvan deze Liebherr LR 11350 de grootste is. De Liebherr werd in de lente van 2014 op een haventerrein in Cuxhaven (DE) ingezet om windmolentorens te laden in schepen.

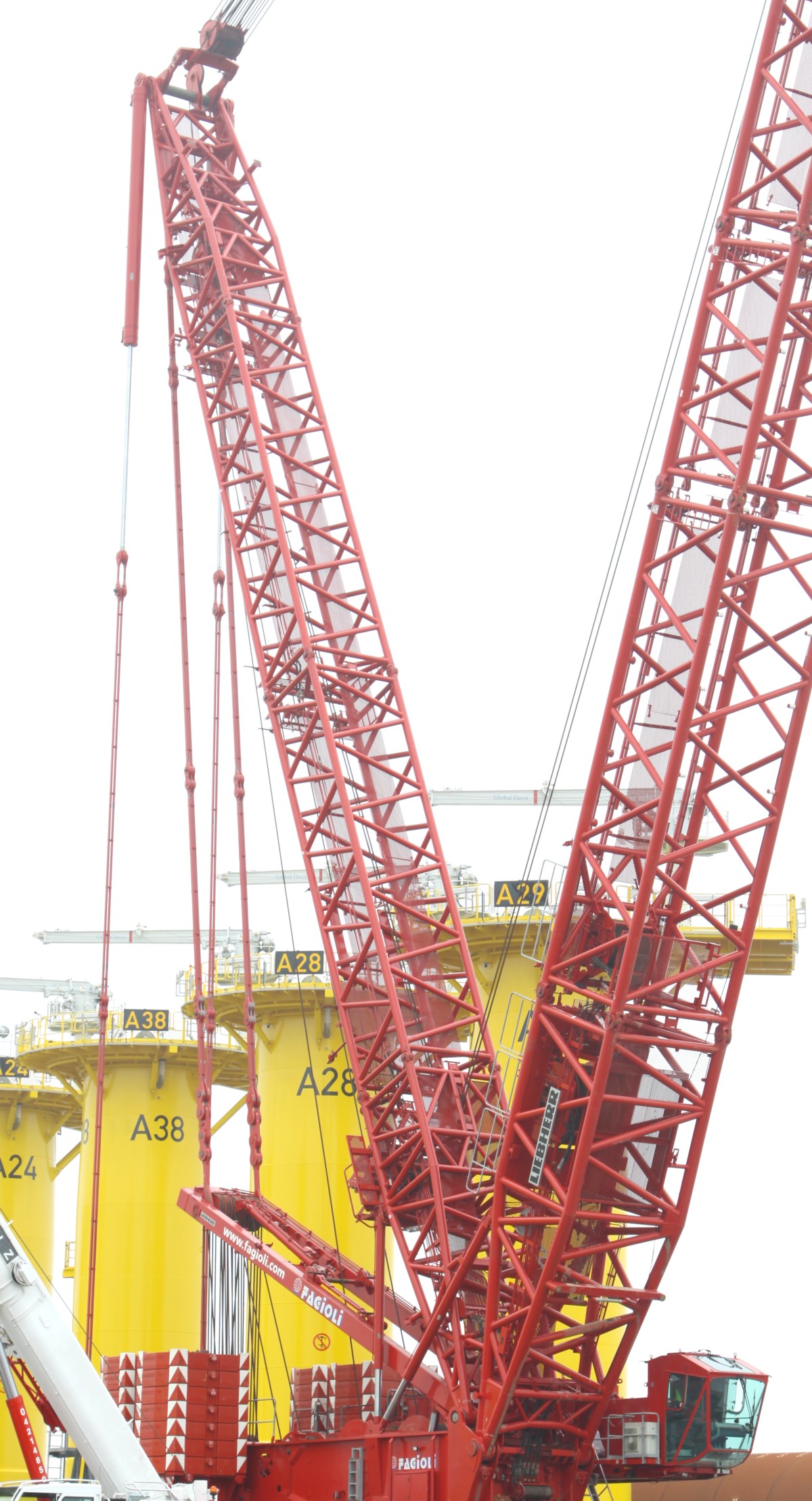

De Liebherr LR 11350 is een 1.350 tons rupskraan. De kraan is hier in SDB opstelling opgebouwd, dat betekend zware hoofdmast, derrickmast en derrickballast (tray).

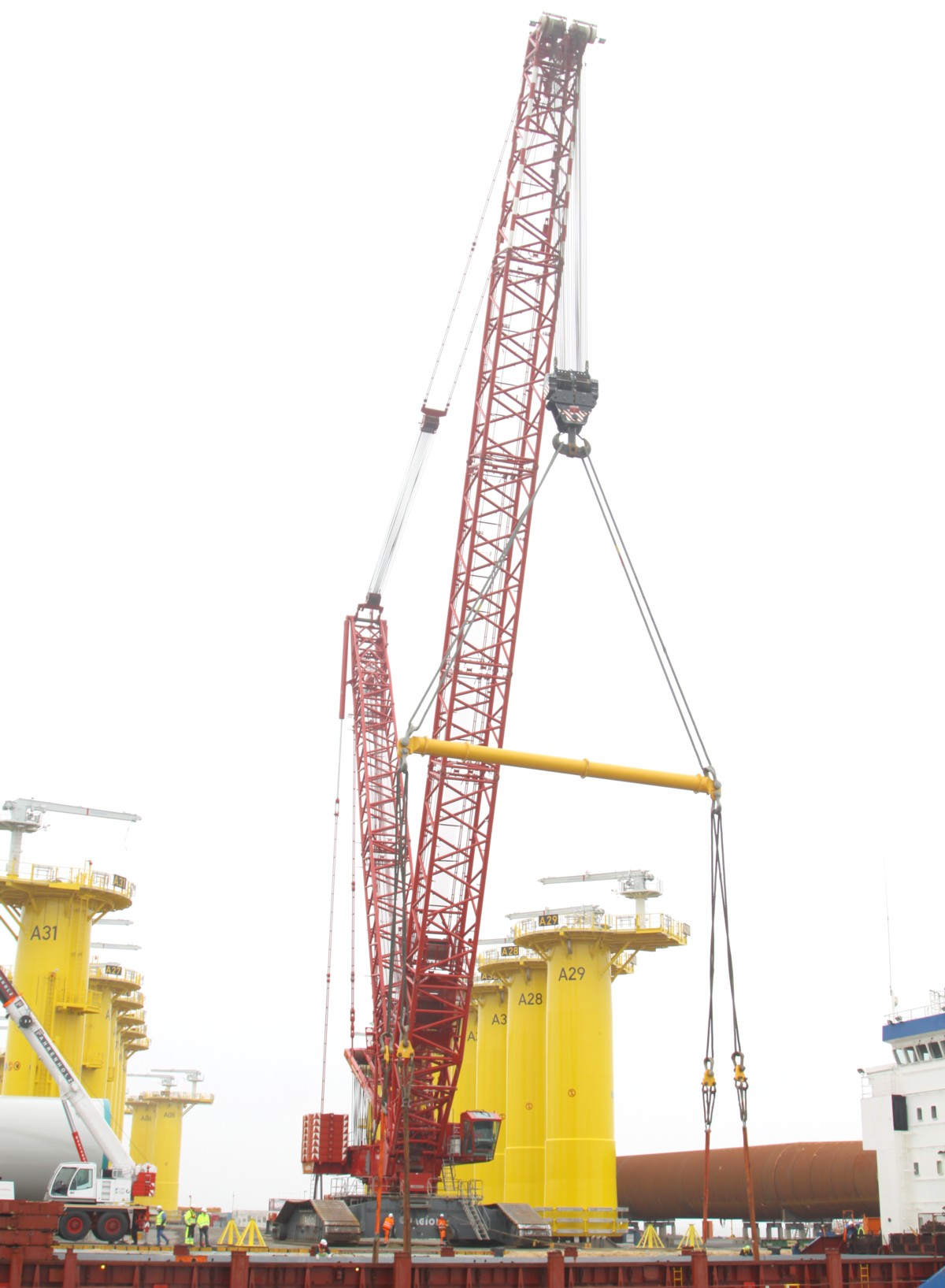

De kraan stond opgebouwd met een hoofdmast van 72 meter, die kan in deze opstelling maximaal 150 meter lang zijn. In deze opstelling kunnen nog meer dan 1.000 ton gehesen worden. De kraan van Fagioli is met 114 meter hoofdmast en 84 meter beweegbare jib gekocht.

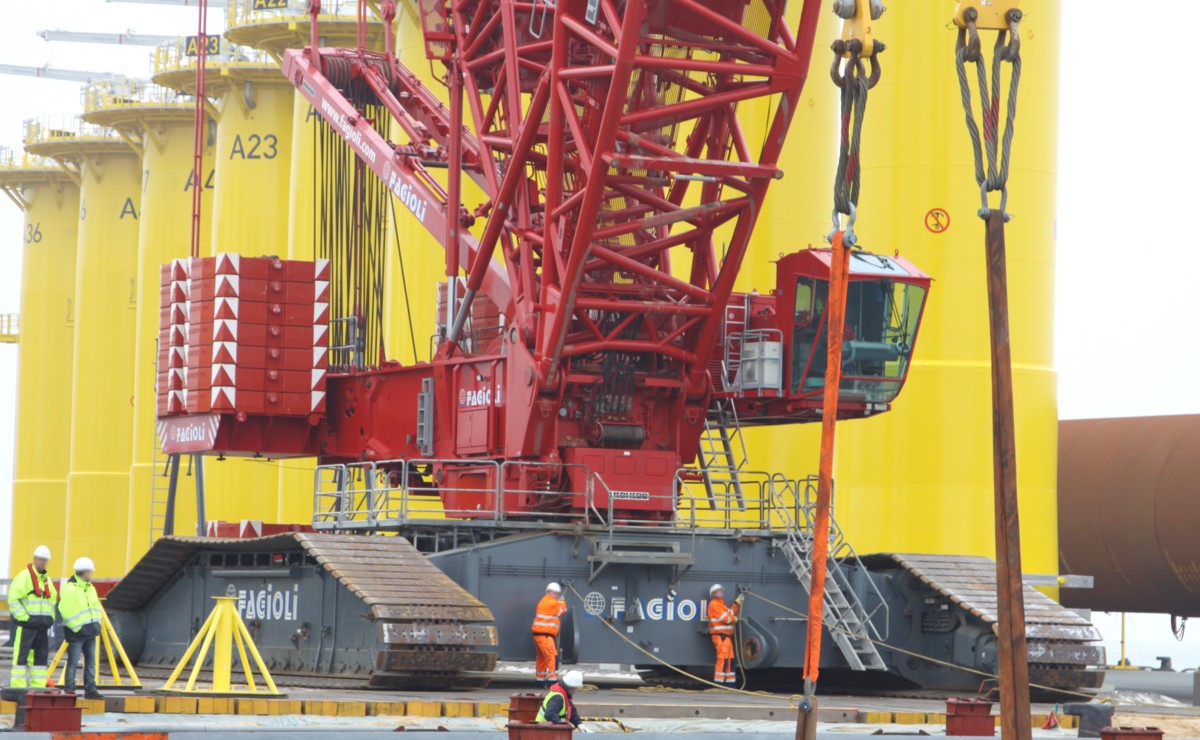

De onderwagen is opgebouwd uit een centrale pot van 43 ton, twee dwarsdragers van elk 45 ton en haaks daarop weer de rupsen van elk 70 ton. De onderwagen is 14,46 meter lang en 13 meter breed.

De zware haak is opgebouwd met twee schijfblokken met elk 8 schijven. Lasten tot 815 ton kunnen hiermee gehesen worden. De haak weegt met extra ballast zo'n 22 ton. Aan de haak kunnen nog twee schijfblokken met elk 5 schijven toegevoegd worden voor lasten tot 1.350 ton; de haak weegt dan zo'n 40 ton.

De derrickmast heeft een lengte van 42 meter en kan van 15 tot 25 meter tegenradius verstelt worden. De maximale derrickballast weegt 600 ton.
