Liebherr LB 36 - Max Bögl

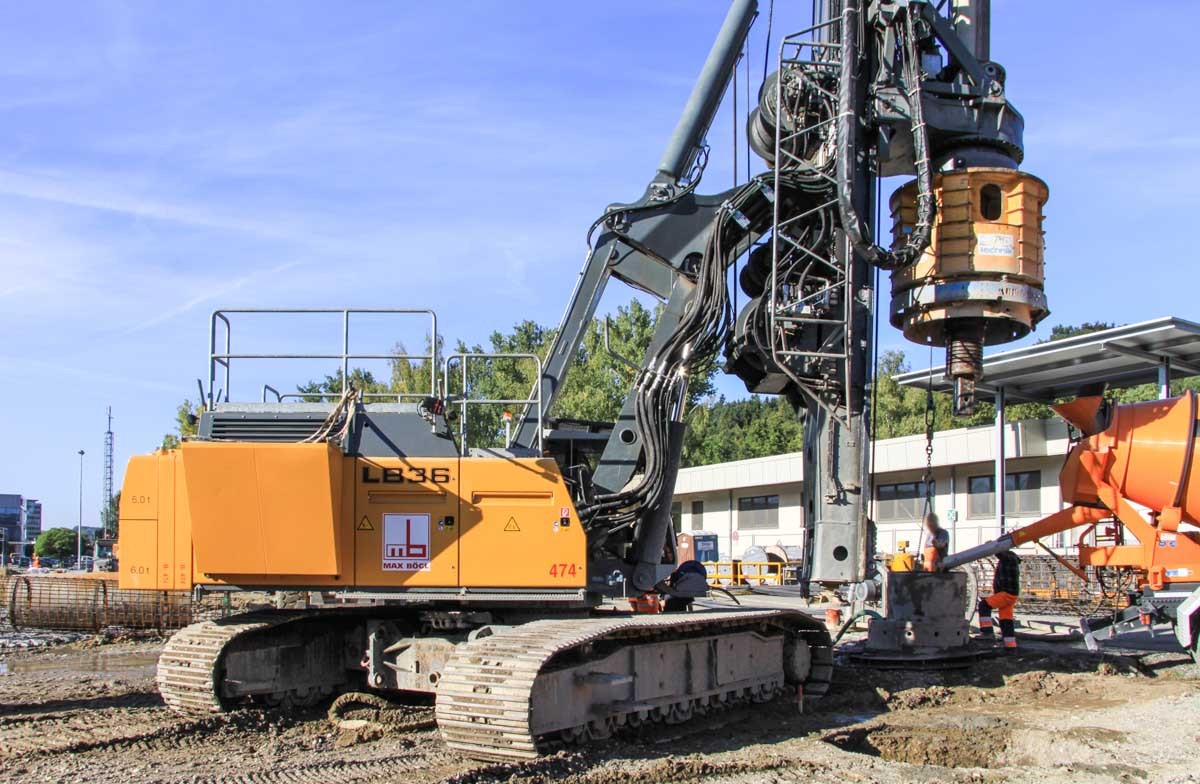

Ein Liebherr LB 36 Drehbohrgerät von Max Bögl aus Neumarkt (DE) zum Bohren von Pfählen für ein neues Parkhaus eingesetzt.

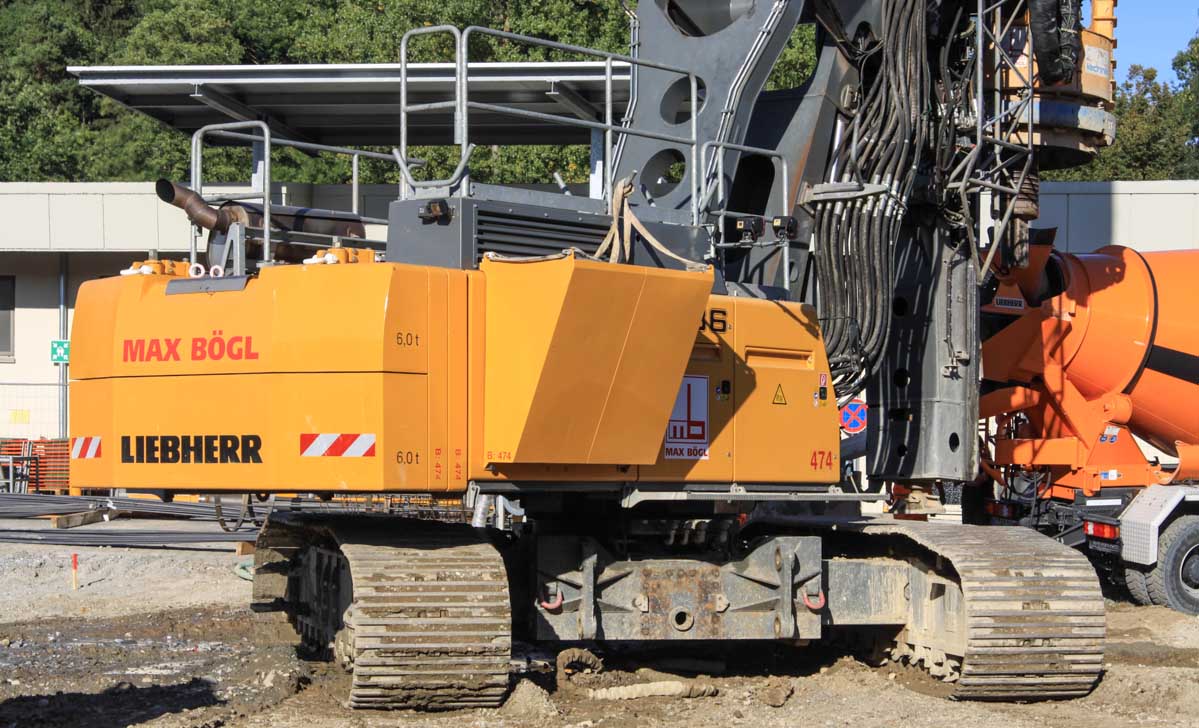

Es ist ein 115 Ton wiegendes Gerät, das nur eingesetzt wird zum (Kelly)Bohren. Viele Jahren war es das größte Drehbohrgerät von Liebherr, jetzt ist das der LB 44. Die Maschine hat einen Liebherr D 846 L A7 Dieselmotor mit 476 PS. Damit werden drei Hydropumpen angetrieben. An der Heckseite hängt 20,5 Tonnen Ballast.

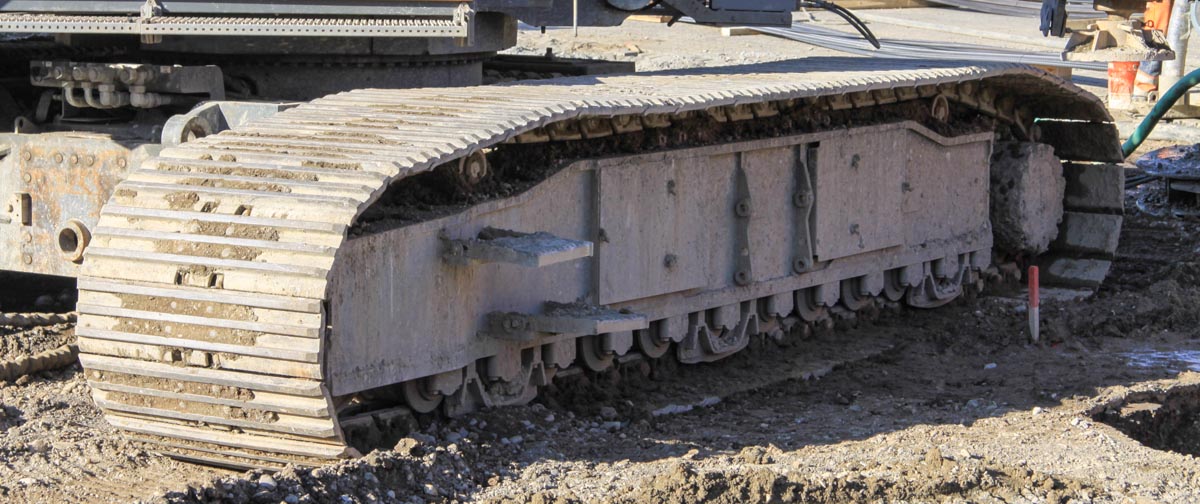

Die Raupenträgern sind 6,41 Meter lang und der Unterwagen ist 5,15 Meter breit. Die Ketten haben einen Meter Breite. Beim Transportieren über die Straße werden die Raupenträgern eingefahren, das Gerät hat dann noch immer 3,6 Meter Breite.

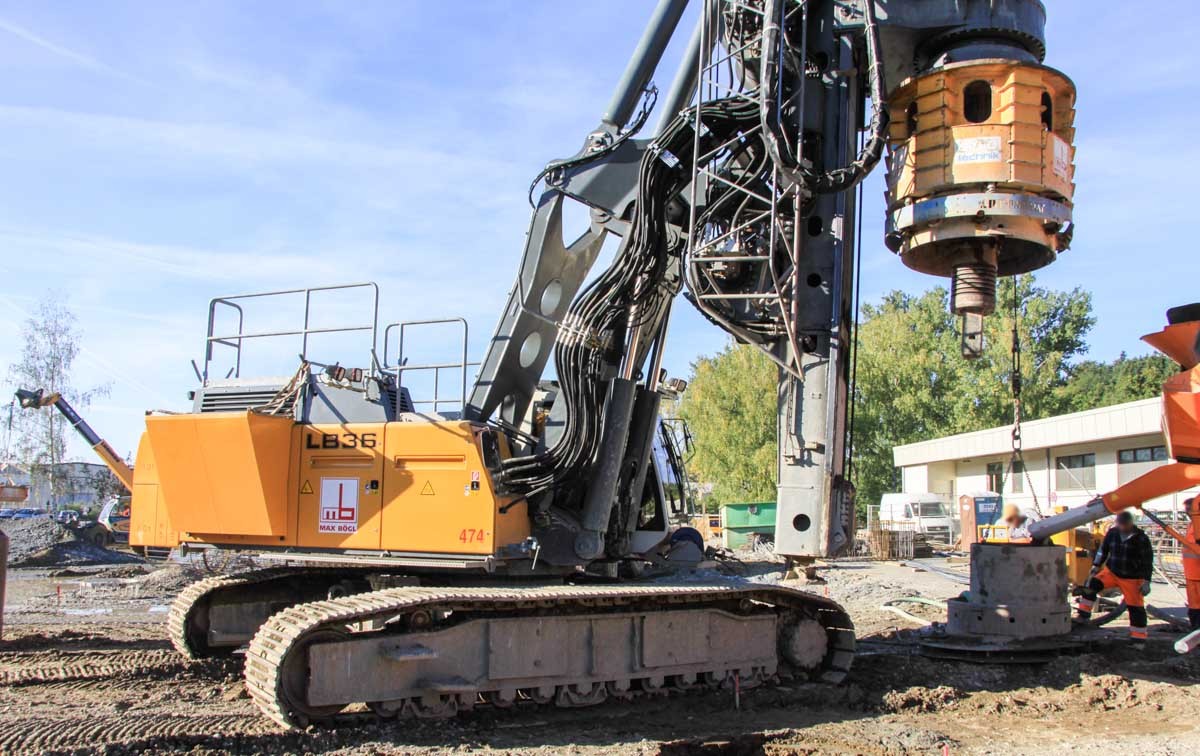

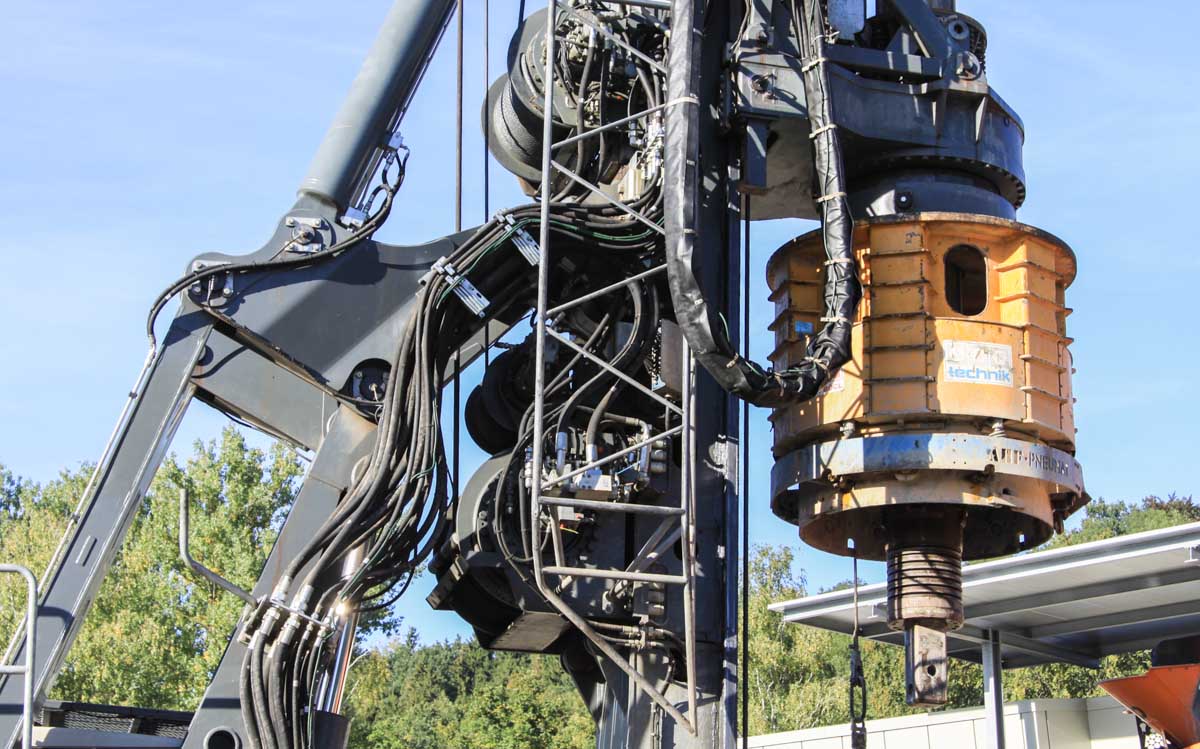

Hier wurde gebohrt mit Hilfsrohr, damit eine Hilfsflüßigkeit nicht notwendig ist. Mit einem Bohr wird das Rohr leer gebohrt. Zum ein- und ausbohren des Rohrs wird ein ABF-Pneumat Druckrohr benutzt, damit das Rohr automatisch angekuppelt wird, was Zeit spart.

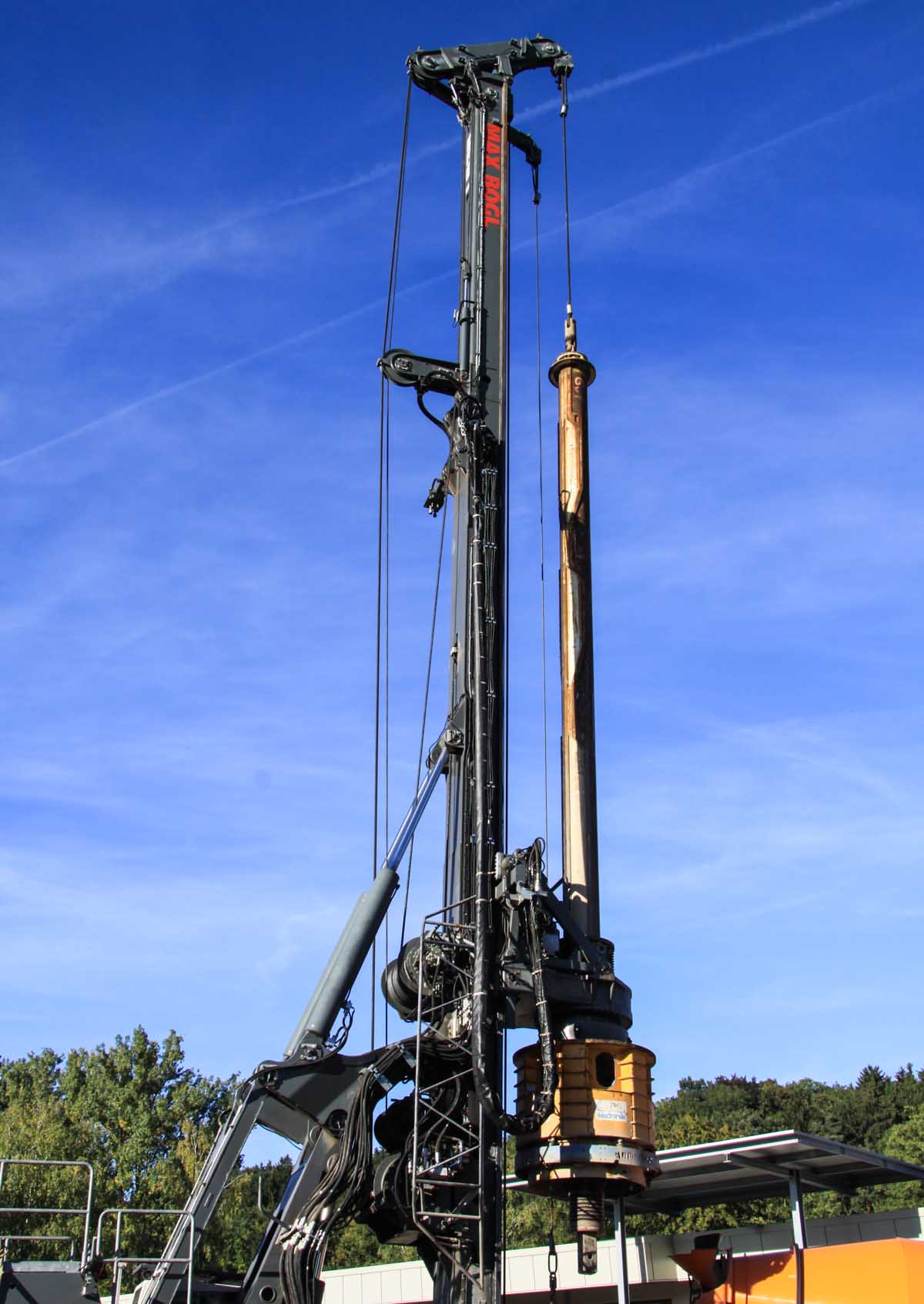

Am Mäkler sind drei Winden gebaut, eine Hubwinde, eine Hilfswinde und Pull-Down-Winde. Der Mäkler hat eine Länge von ca. 25 Metern.

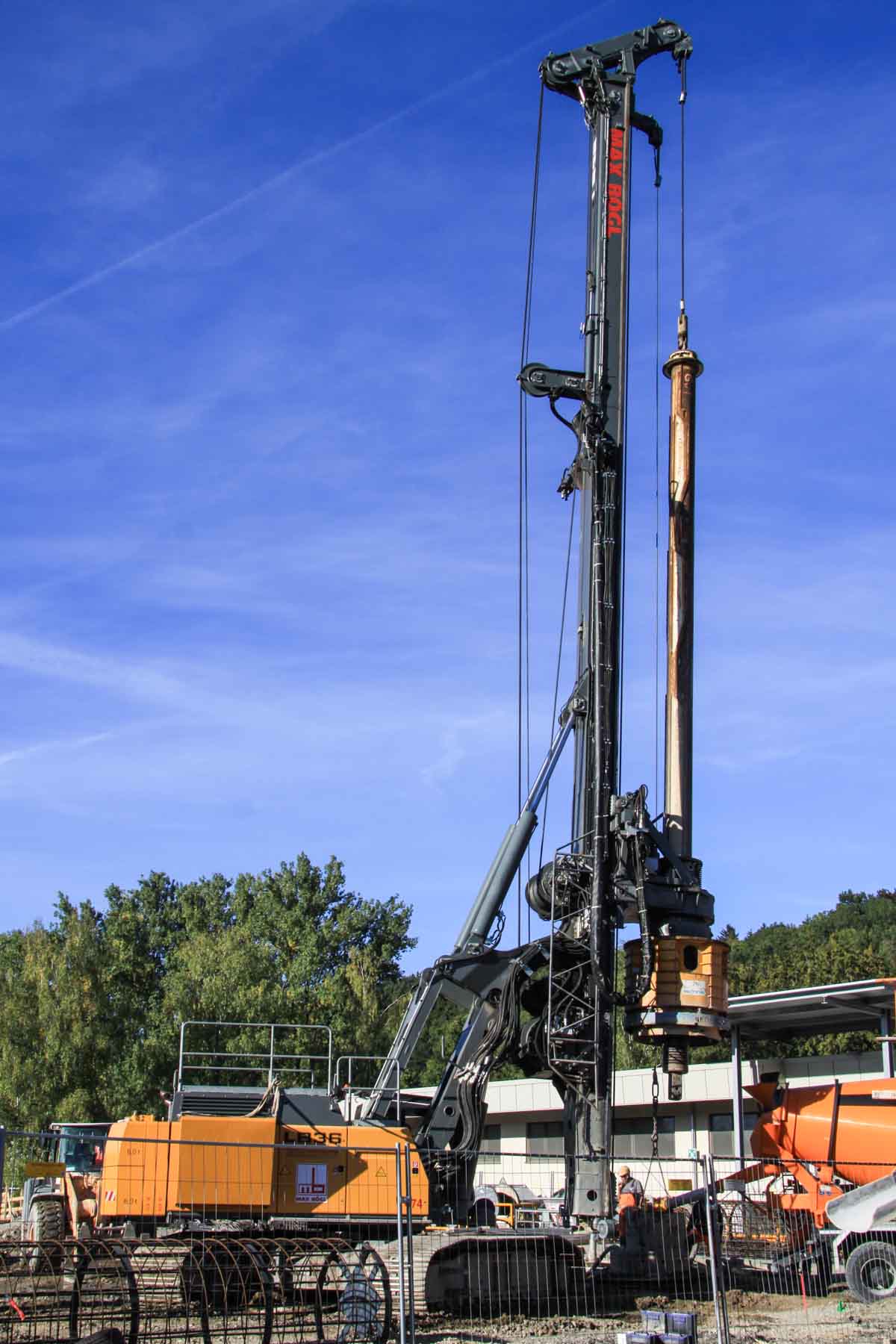

Ein Gesamtfoto des Drehbohrgeräts.

Während ich Fotos erstellt habe, wurde das Loch mit Beton gefüllt.
