IHC Fundex F5600 - Shea Brothers

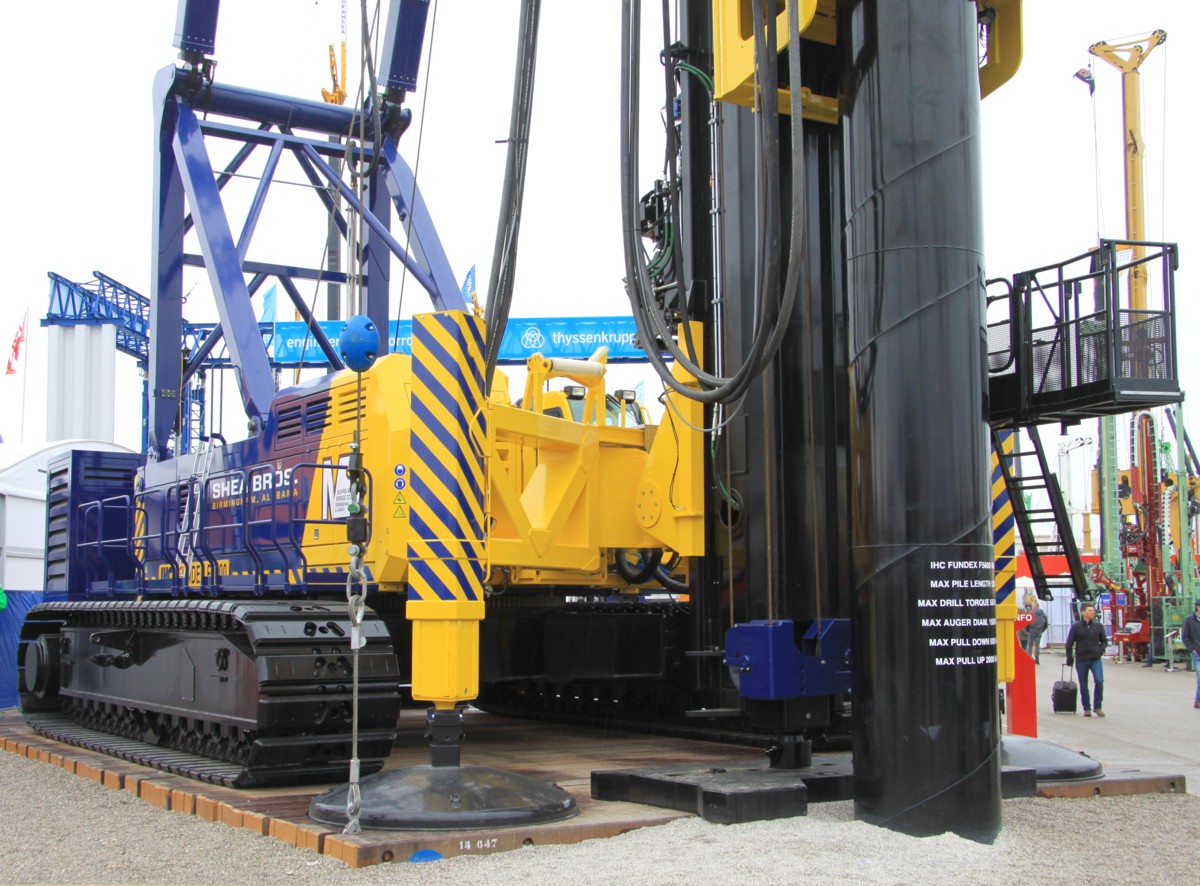

Dieser besondere IHC Fundex F5600 von Shea Brothers aus Birmingham, Alabama (US) wurde auf der BAUMA 2016 in München (DE) gezeigt auf dem Stand von IHC Fundex. Es ist das größte Gerät bis jetzt, das von IHC entwickelt und gebaut worden ist. Das Gerät hat ein Gewicht von 280 Tonnen.

Die Raupenträger haben eine Breite von 1,2 Metern und eine Länge von 8,5 Metern und sie müssen für den Transport über die Straße abgebaut werden.

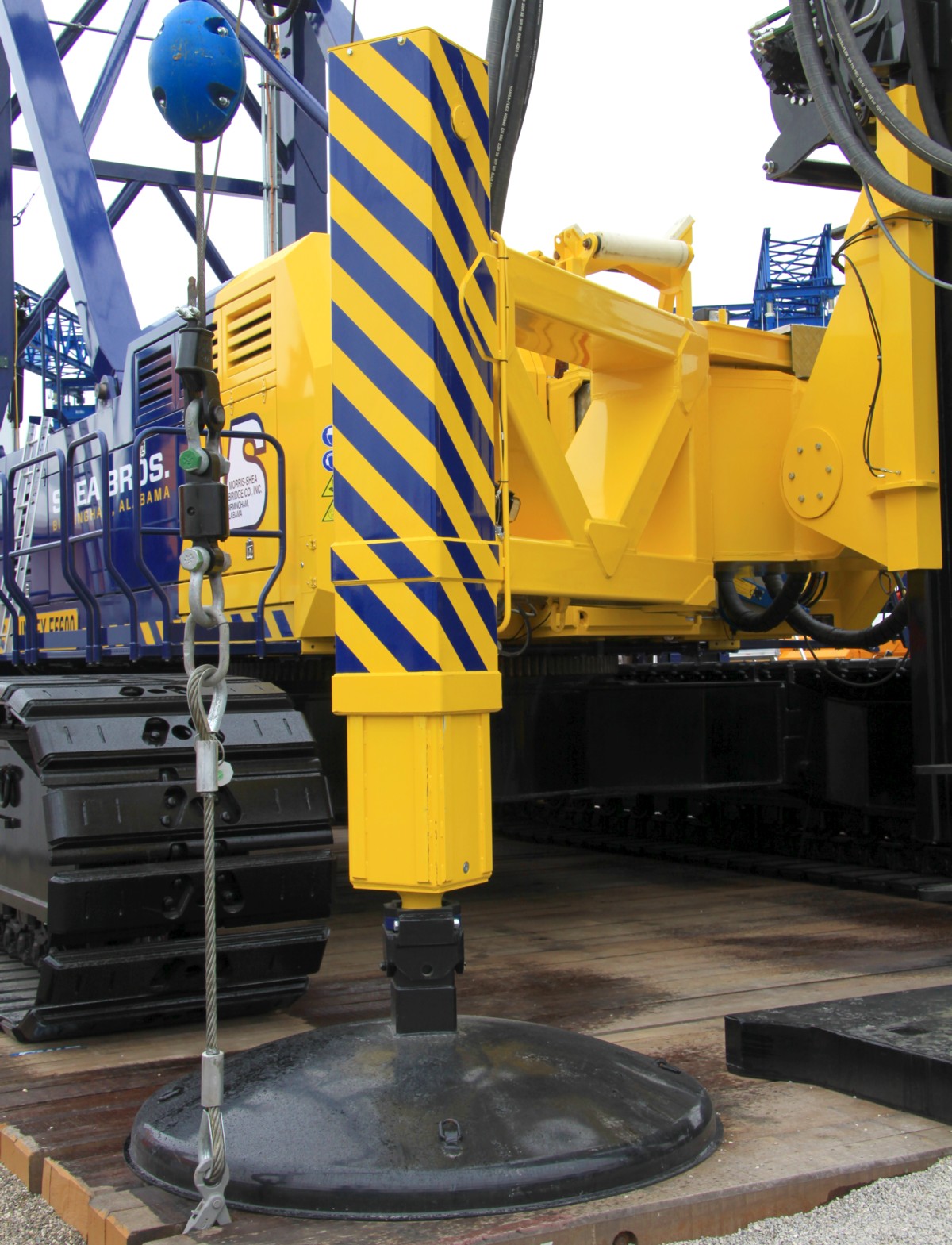

Zwei großen Stützen neben dem Mäkler geben Gegendruck während des Bohrens. Das Gerät hat eine Pull-Down-Kapazität von 500 kN und eine Pull-Up-Kapazität von 2.000 kN (!). Der Durchmesser der Teller ist 1,5 Meter.

Mit diesem Gerät ist es möglich um Bohrpfähle mit einem Durchmesser von 1,5 Metern und Länge von 53 Metern zu bohren. Der Mäkler ist hat eine Tragfähigkeit von 500 kNm über die Gesamtlänge. Das Gerät kann auch mit einem Hydraulikhammer von 25 Tonnen aufgebaut werden, Pfähle mit einer Länge von 50 Metern und 40 Tonnen schwer können damit gerammt werden.

Der Bohrmotor ist auch ein IHC-Produkt und hat ein maximales Drehmoment von 500 kNm. Nebem dem Mäkler ist einen Personen-Aufzug mit einer Traglast von 1.000 kg montiert.

Insgesamt ist das Gerät mit 60 Tonnen Ballast aufgebaut, die Aggregat ist Teil des Ballasts (wiegt 10 Tonnen). Der Drehkreis ist 10 Meter.

Der A-Rahmen bleibt auf dem Grundgerät während des Transports, das dann ein Gewicht von ca. 80 Tonnen hat. Der Mäkler hat eine maximale Länge von 56 Metern.

Mit ein paar Menschen rundum dem Gerät sind die große Abmessungen sichtbar. Das Gerät wird von einem 345 kW-Motor angetrieben. Zusätzlich ist die Aggregat mit 565 kW Leistung nötig für einen Werksdruck von 320 Bar und Ölfluss von 800 Liter pro Minut.
