Tadano ATF 70G-4 - MSG

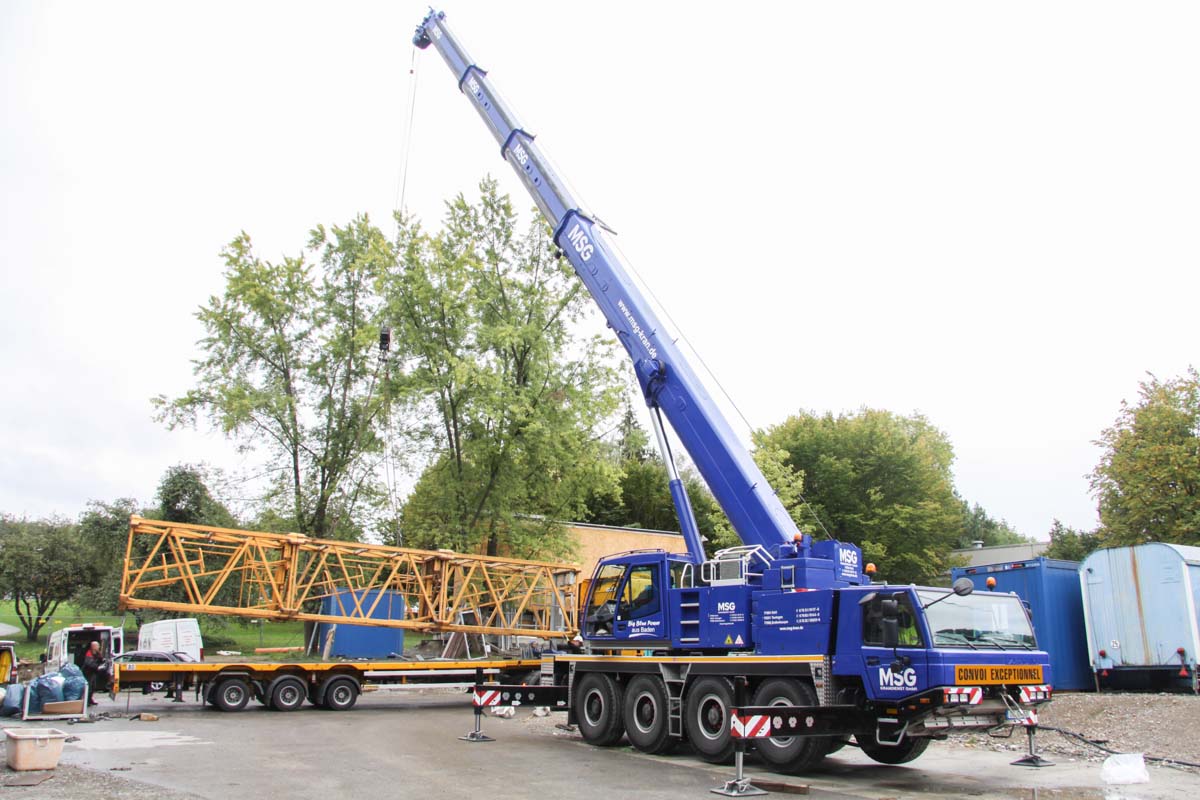

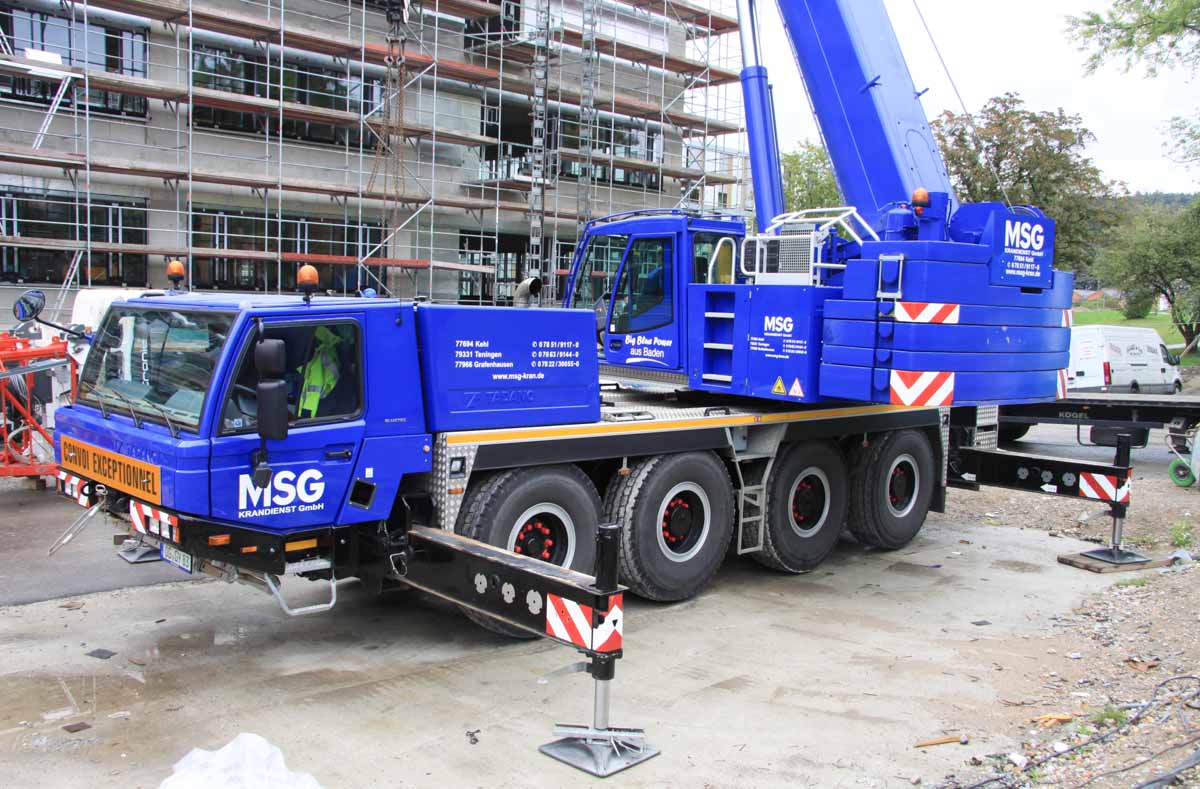

Dieser Tadano ATF 70G-4 von MSG aus Kehl (DE) wurde als Hilfskran beim Grove GMK6400 bei einem Einsatz in Ravensburg (DE) eingesetzt. Der Tadano baute die Wippe auf und lädt in der Zwischenzeit die Lkws mit den Teilen der Turmdrehkrane die abgebaut wurden.

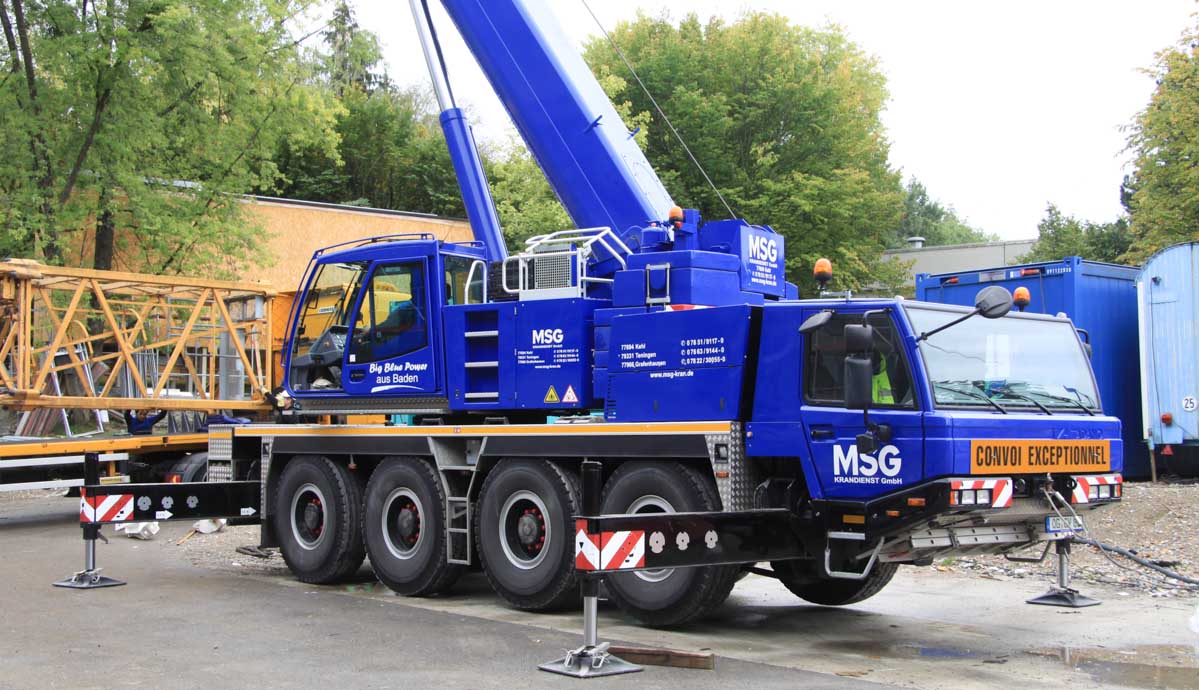

Es ist ein 70-Tonnen-Autokran auf einem 4-Achs-Fahrgestell.

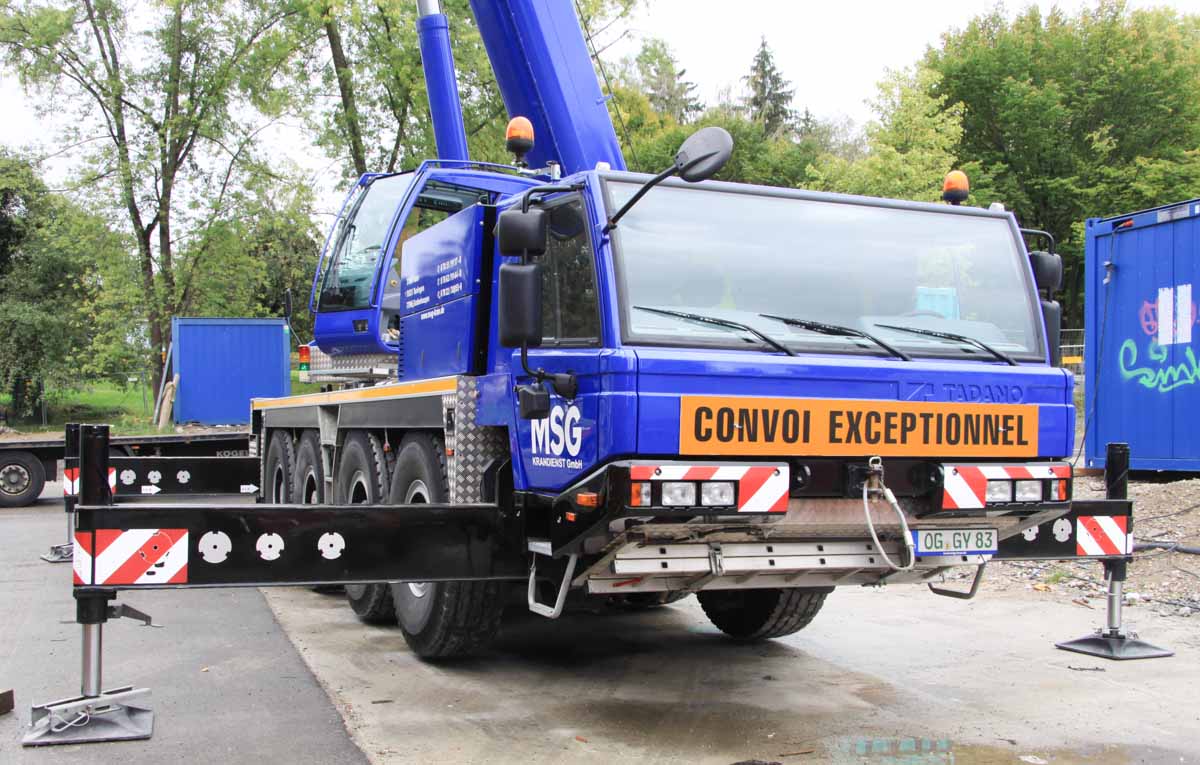

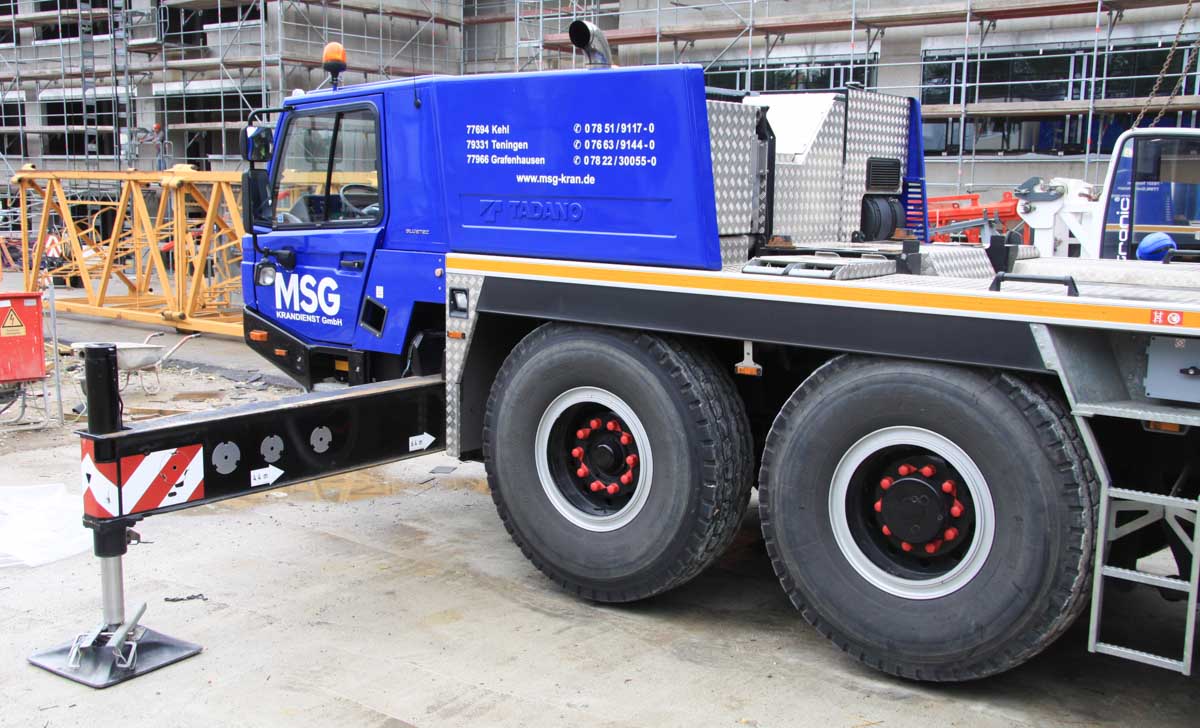

Die Abstützbasis meßt 7,8 x 6,4 Meter, oder halb 7,8 x 4,4 Meter. Der Unterwagen wird von einem Mercedes-Benz OM 501 LA, einem 6-Zylinder-Dieselmotor mit 435 PS, angetrieben. Der Motor treibt 3 der 4 Achsen an, alle Achsen sind lenkbar.

Im Transportzustand ist der Kran 12,5 Meter lang, 2,66 Meter breit und 3,85 Meter hoch. Während des Transports über die Straße hat der Kran ein Gewicht von 48 Tonnen.

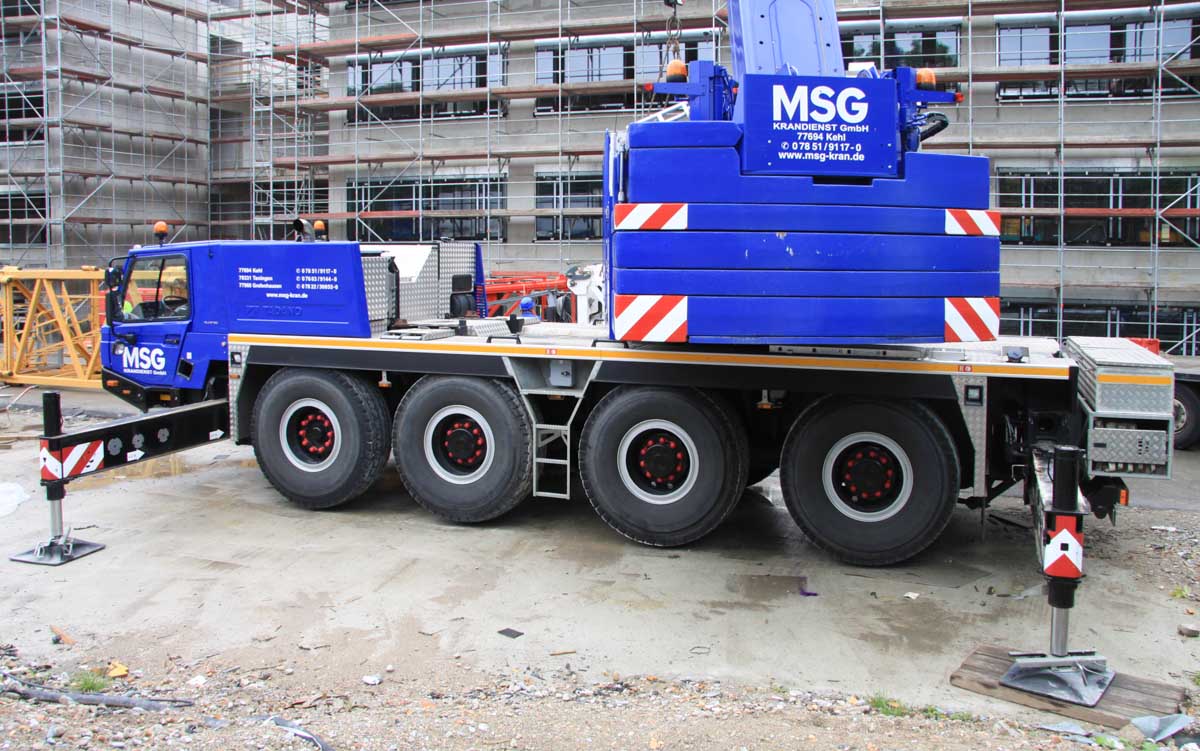

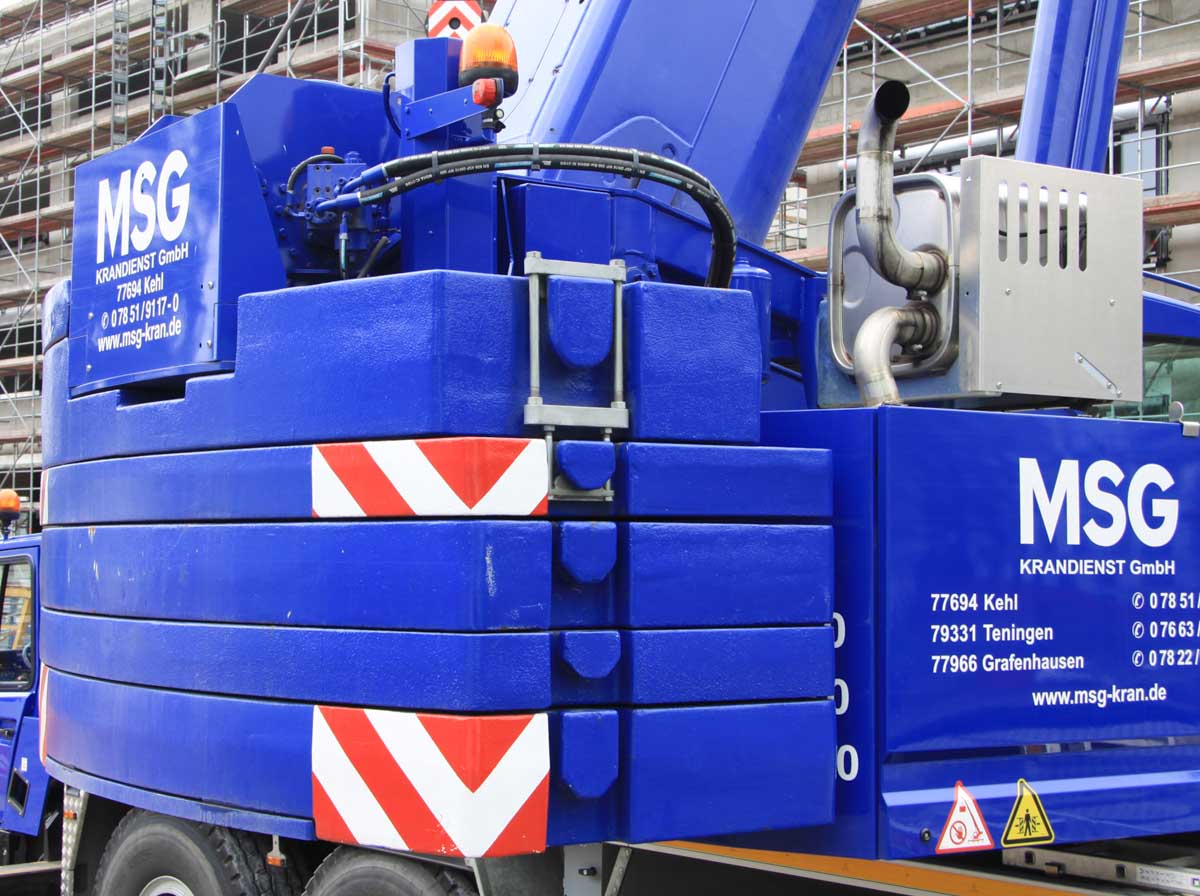

Der Kran ist mit 15 Tonnen Ballast aufgebaut, der Ballast hat einen Drehkreis von 3,45 Metern.

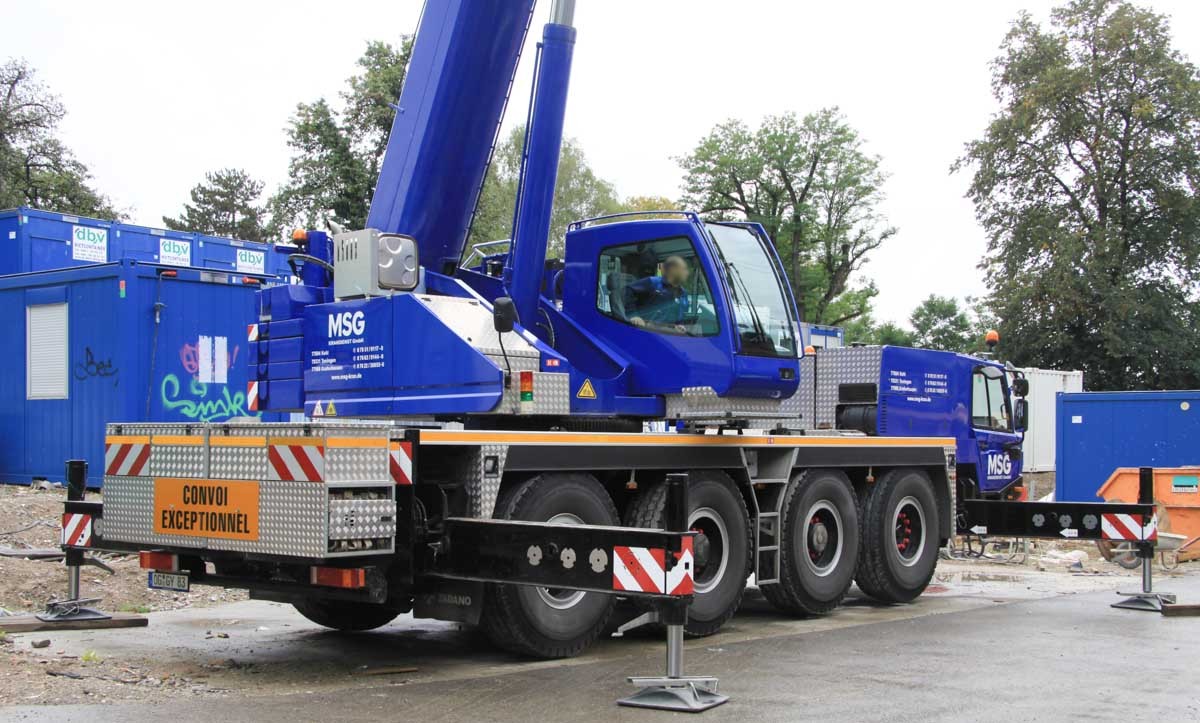

Am Heck vom Fahrgestell hängt eine Staukiste mit Unterleghölzer und Anschlagmittel. Der Oberwagen wird von einem Mercedes-Benz OM 924 LA, einem 4-Zylinder-Dieselmotor mit 129 PS, angetrieben. Der Motor treibt zwei Hydraulikpumpen an, mit denen die Kranfunktionen bedient werden.

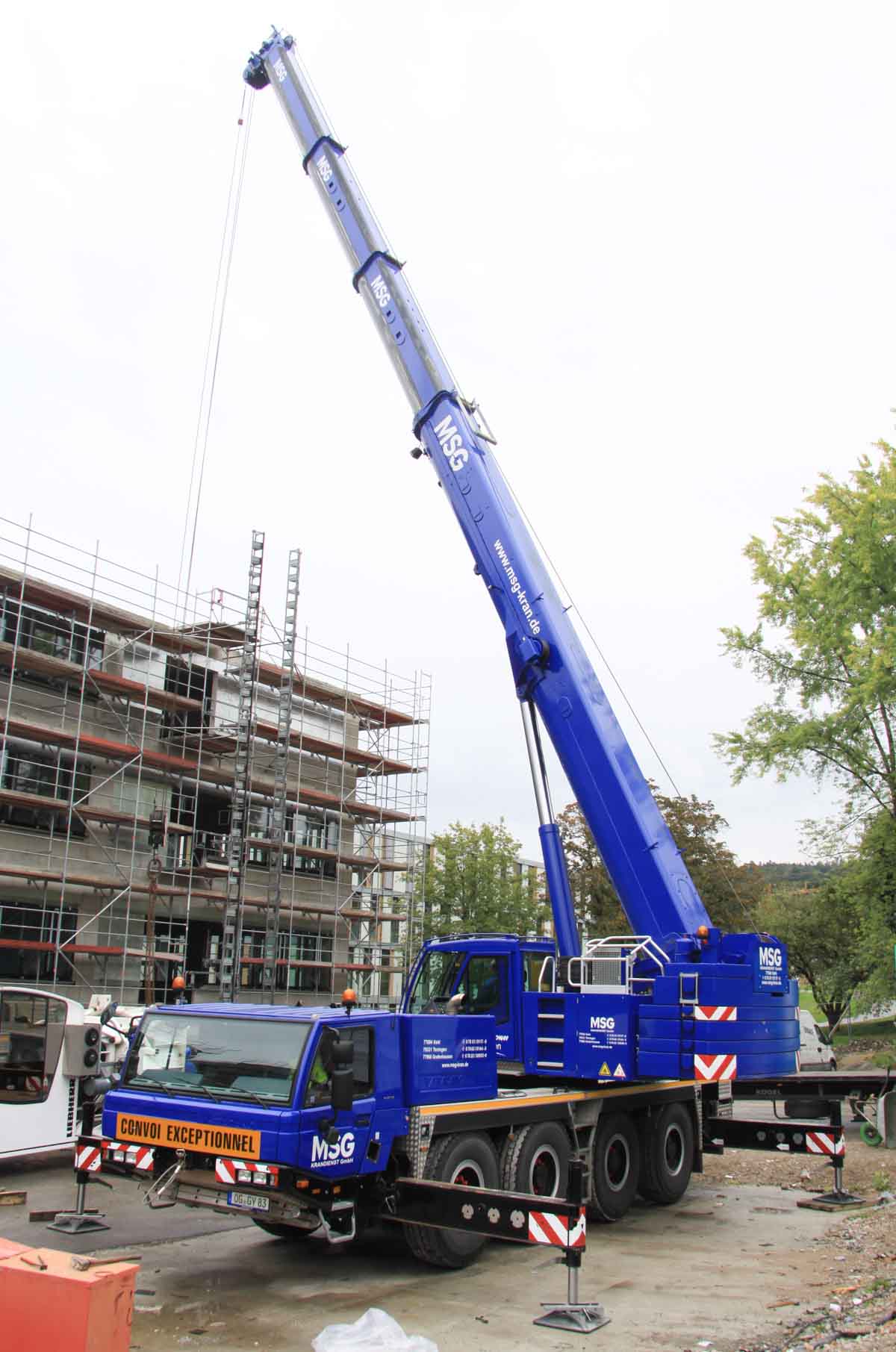

Dieser ATF 70G-4 hat einen Hauptausleger mit einer Mindestlänge von 11 Metern und fahr 4 Mal bis einer Länge von 44 Metern aus. Der Hauptausleger kann mit einer Klappspitze von 9 oder 16 Metern verlängert werden. Es ist möglich die Klappspitze unter einen Winkel von 0, 20 oder 40 Grad zu montieren. Optional kann die Klappspitze hydraulisch zwischen 0 und 40 Grad verstellt werden.

Ein sehr schöner Kran in den frischen Farben von MSG!
